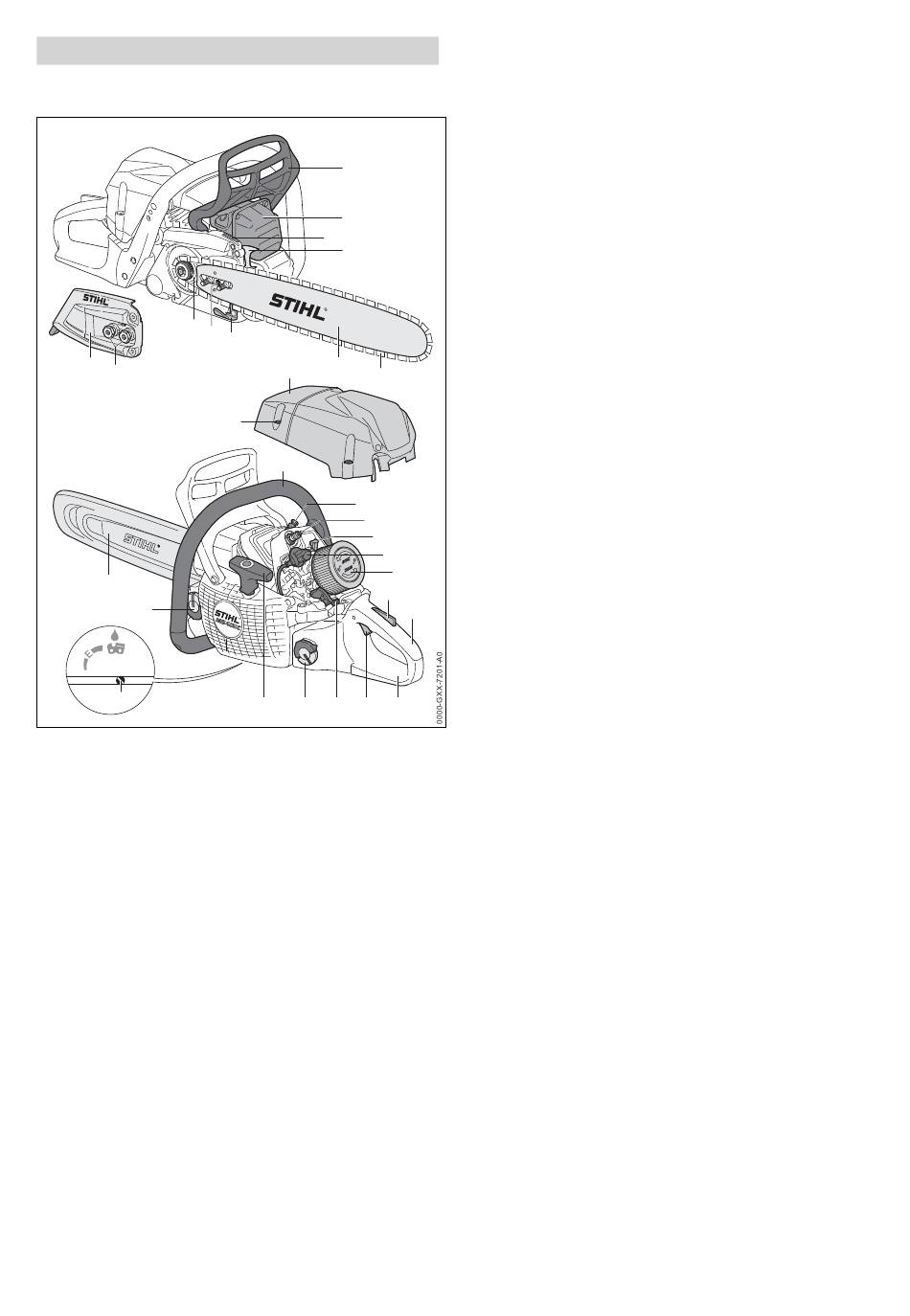

3.1 Tronçonneuse
8
7 6
9 10
28
27
26
1 Protège-main avant
Le protège-main avant protège la main gau‐
che contre le risque de contact avec la chaîne
et sert à enclencher le frein de chaîne, et il
déclenche automatiquement le frein de
chaîne en cas de rebond.
2 Silencieux
Le silencieux réduit les émissions sonores de
la tronçonneuse.
3 Griffe
Pendant le travail, la griffe sert à caler la tron‐
çonneuse contre le bois.
4 Chaîne
La chaîne coupe le bois.
5 Guide-chaîne
Le guide-chaîne guide la chaîne.
6 Arrêt de chaîne
L'arrêt de chaîne retient la chaîne si elle
saute ou casse.
7 Vis de tension
La vis de tension permet le réglage de la ten‐
sion de la chaîne.
0458-788-0221-B. VA0.L20.
1
2
#
3
5
11
4
12
13
14
15
16
17
18
19
25 24 23 22 21
8 Pignon
Le pignon entraîne la chaîne.
9 Couvercle de pignon
Le couvercle de pignon recouvre le pignon et
fixe le guide-chaîne sur la tronçonneuse.
10 Écrous
Les écrous fixent le couvercle de pignon sur
la tronçonneuse.
11 Capot
Le capot recouvre le moteur.
12 Verrou du capot
Le verrou du capot fixe le capot sur la tron‐
çonneuse.
13 Poignée tubulaire
La poignée tubulaire sert à tenir, mener et
porter la tronçonneuse.
14 Soupape de décompression
La soupape de décompression facilite le lan‐
cement du moteur.
15 Bougie
La bougie allume le mélange carburé dans le
moteur.
16 Tiroir
20
Le tiroir sert au réglage pour l'utilisation en
été ou en hiver.
17 Contact de câble d'allumage sur la bougie
Le contact de câble d'allumage relie le câble
d'allumage avec la bougie.
18 Filtre à air
Le filtre à air filtre l'air aspiré par le moteur.
19 Blocage de gâchette d'accélérateur
Le blocage de gâchette d'accélérateur permet
de débloquer la gâchette d'accélérateur.
20 Poignée de commande
La poignée de commande sert à commander,
tenir et mener la tronçonneuse.
21 Protège-main arrière
Le protège-main arrière protège la main
droite contre le risque de contact avec une
chaîne qui aurait sauté ou cassé.
22 Gâchette d'accélérateur
La gâchette d'accélérateur permet d'accélérer
le moteur.
23 Levier de commande universel
Le levier de commande universel permet les
réglages nécessaires pour la mise en route
du moteur, le fonctionnement normal et l'arrêt
du moteur.
