Collegamento Dei Cavi Di Comunicazione Dati Multipolari A Fronius String Control - Fronius String Control 100/12 Instructions De Service

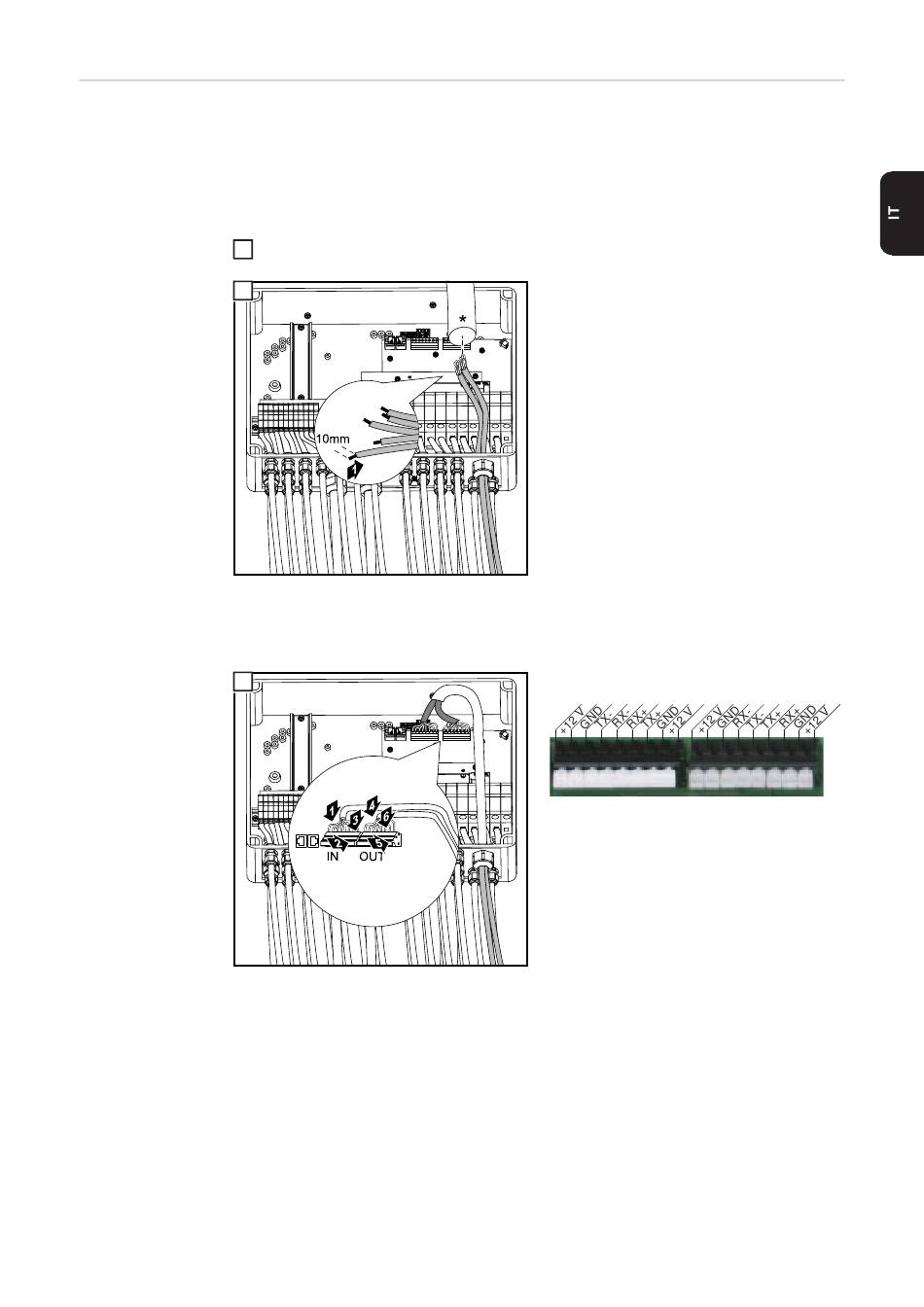

Collegamento dei Se si utilizzano cavi di comunicazione dati multipolari con diametro max. di 6 mm, i due
cavi di comunica- cavi vengono fatti passare attraverso l'inserto in gomma e l'apertura appositamente previ-
zione dati multi- sta, come avviene per i cavi RJ 45.
polari a Fronius
String Control Le operazioni seguenti si applicano ai cavi di comunicazione dati con diametro massimo
100/12 di 6 mm.
1
2
?IMPORTANTE! Quando si collegano i cavetti ai morsetti, occorre conoscere l'assegna-
zione dei singoli cavetti.
3
Rimuovere ca. 50 - 70 mm di rivestimento dal cavo di comunicazione dati.
* Tubo flessibile in silicone Ø 25 x
510 mm
Assegnazione dei morsetti:
IN OUT
