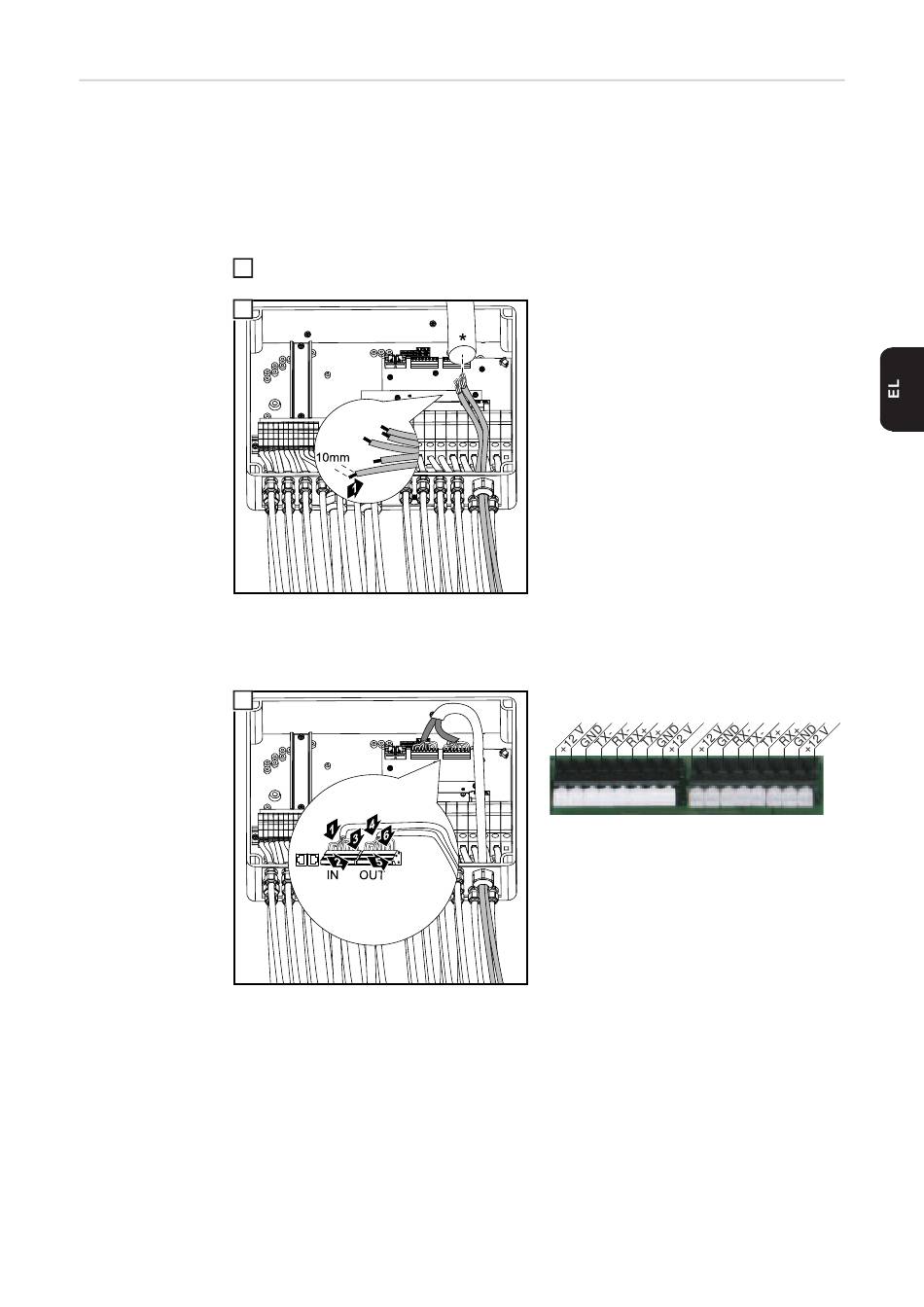

Σύνδεση πολύ- Σε περίπτωση χρησιμοποίησης πολύκλωνων καλωδίων επικοινωνίας δεδομένων διαμέ-
κλωνων καλωδί- τρου έως και 6 mm, και τα δύο καλώδια διέρχονται, όπως και στην περίπτωση του καλω-
ων επικοινωνίας δίου RJ 45, μέσα από το ελαστικό παρέμβλημα και το άνοιγμα που προβλέπεται για το
δεδομένων στο σκοπό αυτό.
Fronius String
Οι ενέργειες που αναφέρονται παρακάτω αφορούν καλώδια επικοινωνίας δεδομένων δια-
Control 100/12
μέτρου έως 6 mm.
1
2
ΣΗΜΑΝΤΙΚΟ! Κατά τη σύνδεση των κλώνων στους ακροδέκτες σύνδεσης πρέπει να γνω-
ρίζετε την κατάληψη κάθε κλώνου ξεχωριστά!
3
Απογυμνώστε τα καλώδια επικοινωνίας δεδομένων κατά περίπου 50 - 70 mm
Εύκαμπτος σωλήνας σιλικόνης Ø
*
25 x 510 mm
Κατάληψη των ακροδεκτών σύνδεσης:
IN OUT
