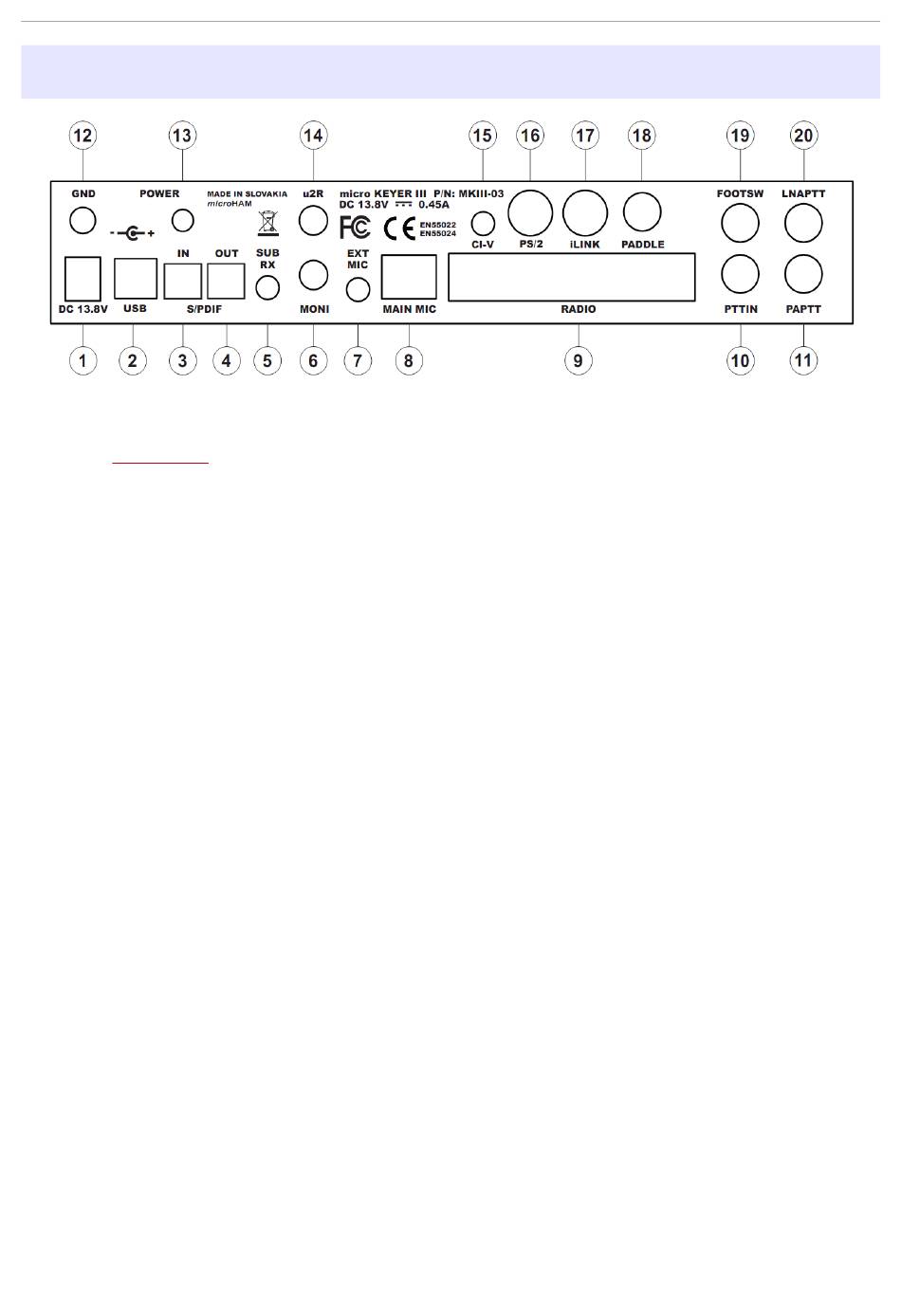

Panneau Arrière - microHAM micro KEYER III Mode D'emploi

1. DC 13,8 V
Alimentation - Prise coaxiale 2,1 x 5,5 mm, le centre est positif (+).
AVERTISSEMENT: assurez-vous de respecter la polarité!
2. USB
Connecteur USB B pour connexion à l'ordinateur. Utilise un câble USB AB standard.
3. S / PDIF IN
Entrée S / PDIF de l'émetteur-récepteur. Utilise un câble Toslink standard.
4. S / PDIF OUT
Sortie S / PDIF vers l'émetteur-récepteur. Utilise un câble Toslink standard.
5. SUB RX
Entrée audio de l'émetteur-récepteur (deuxième récepteur - canal droit). Connecteur: 3,5 mm (1/8
") TIP = Signal, RING = N / C, SLEEVE = Ground
6. MONI
Connexion du haut-parleur du moniteur TX.
Connecteur: 3,5 mm (1/8 ") TIP = Speaker +, RING = Speaker -, SLEEVE = N / C
7. EXT MIC
Connexion pour micro casque.
Connecteur: 3,5 mm (1/8 ") TIP = Signal (+ polarisation électret), SLEEVE = masse
8. MICRO PRINCIPAL
Microphone de station d'origine (d'origine). Connecteur: RJ45 femelle
9. RADIO
Connecteur DB37F pour interconnexions radio. Voir l'annexe A pour plus de détails
10. PTT IN
Connecte l'émetteur-récepteur PTT OUT (Send). Utilisé pour détecter lorsque l'émetteur-récepteur a été commuté pour
transmettre par VOX, MOX ou par CAT PTT.
Connecteur: RCA
11. PA PTT
Sortie PTT pour amplificateur de puissance. La sortie active va à la terre. Connecteur:
RCA
12. GND
Borne de connexion à la masse de la station.
micro HAM © 2018 Tous droits réservés
Panneau arrière
TIP = Signal, SHELL = Terre
TIP = Signal, SHELL = Terre
sept
