1. RADIO
Connecteur DB15F pour connexion radio. Voir l'annexe A pour plus de détails
2. CLAVIER
USB Un connecteur connectant un clavier USB externe ou une clé USB pour les mises à jour du firmware.
3. ORDINATEUR
Connecteur USB B pour connexion à l'ordinateur. Utilise un câble USB AB standard.
4. Manipulateur
Connecteur d'entrée de manipulateur en 6,3 mm (¼ ")
CONSEIL = Dit, RING = Dash, SLEEVE = Ground
5. FOOTSW
Commutateur au pied RCA (par défaut) ou connecteur d'entrée PTTIN, la fonction peut être réglée dans la
configuration. Actif lorsqu'il est fermé à la terre.
TIP = Signal, SHELL = Terre
6. PAPTT
Sortie de modulation RCA pour amplificateur de puissance. La sortie active va à la terre. Connecteur: RCA
TIP = Signal, SHELL = Terre
micro HAM © 2019 Tous droits réservés

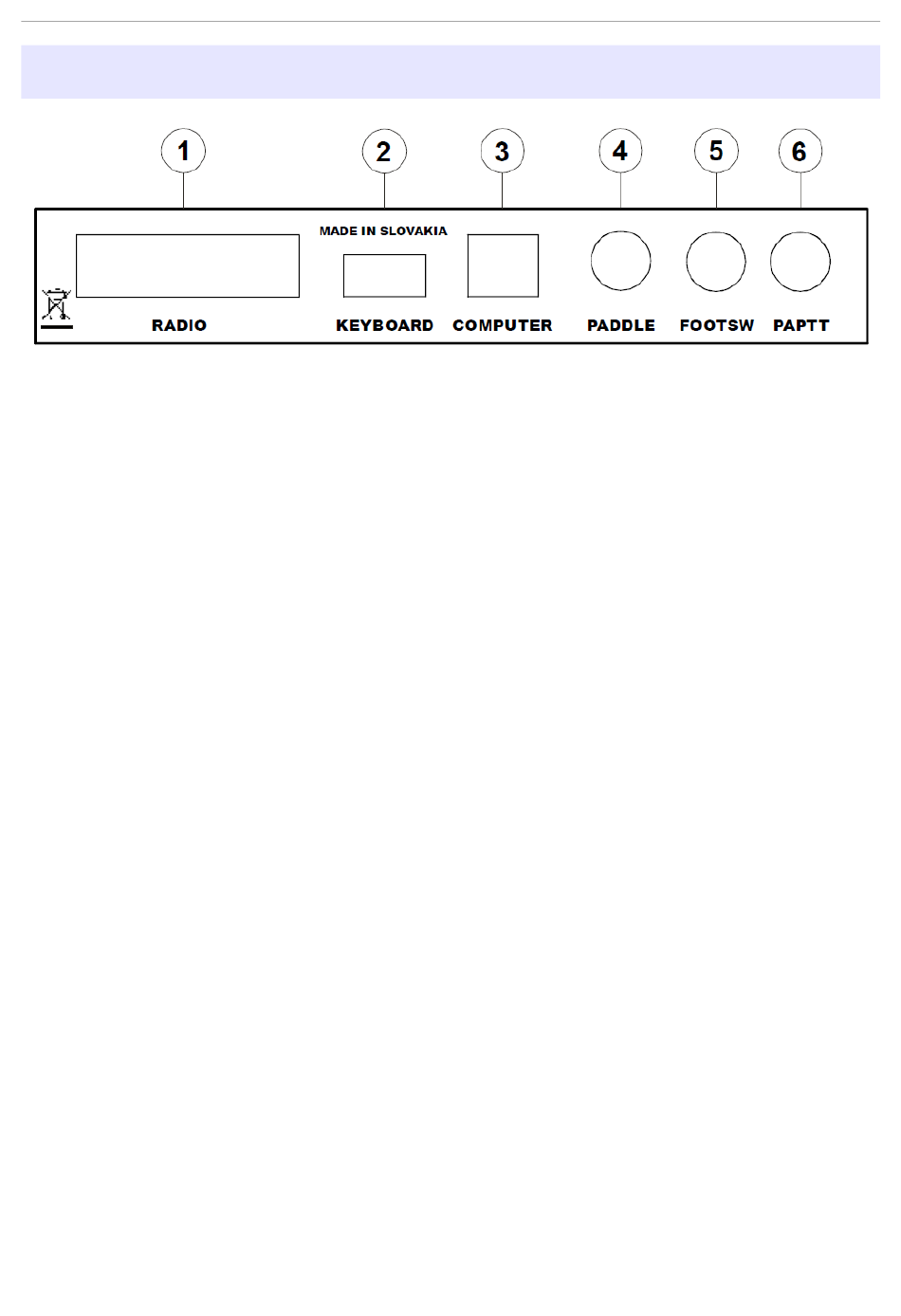

Panneau arrière
