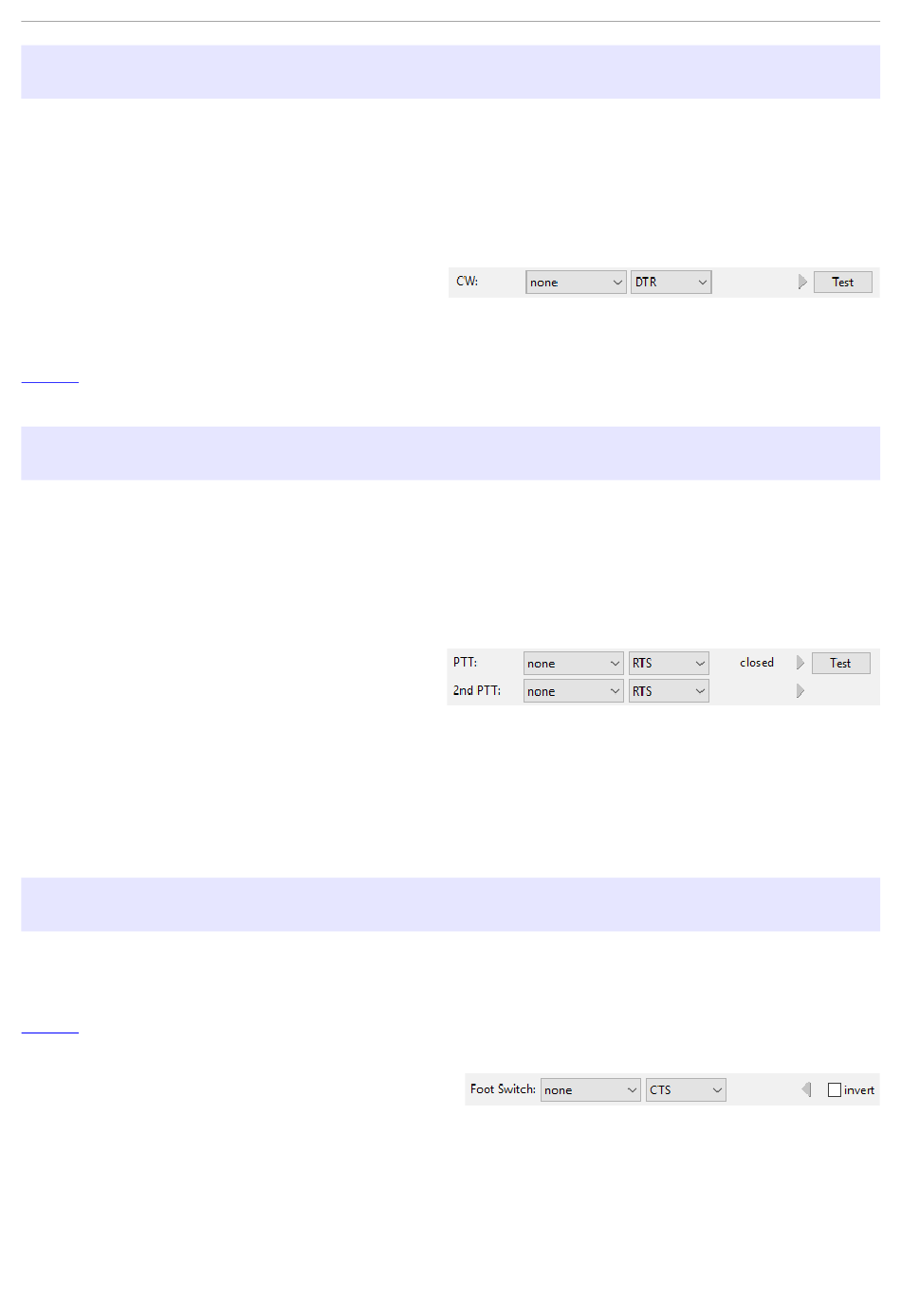

Port CW
Le routeur permet d'attribuer un port série virtuel pour le logiciel CW à l'aide de signaux DTR ou RTS. Le DTR * et le RTS * sont identiques au DTR /
RTS sauf que la sortie est inhibée jusqu'au prochain changement d'état après l'ouverture du port COM. RTS * / DTR * doit être utilisé avec les
programmes qui provoquent des key-ups indésirables au démarrage.
Lorsqu'une application ouvre le port COM (généralement au démarrage), le routeur indique que le canal est ouvert.
Pour tester le fonctionnement CW, cliquez sur le Tester bouton sans port assigné ou port fermé.
L'état du canal CW est indiqué par une flèche rouge. Si le
port est ouvert, cela ne signifie pas qu'il est correctement
configuré. La flèche rouge
lumière en temps avec la CW transmise lorsque le port est correctement configuré.
REMARQUE: Si votre programme de journalisation prend en charge Winkey, utilisé à la place de la génération directe DTR / RTS CW, les performances sont bien
supérieures.
PTT et 2
Ports PTT
nd
Les canaux PTT sont utilisés pour contrôler la commutation émission / réception de l'émetteur-récepteur et de l'amplificateur de puissance. Un
séquenceur interne assure une protection à 100% contre la commutation à chaud du PA lorsque le canal PTT est utilisé. Plus d'informations sur la
commutation T / R et le séquenceur sont fournies sous l'onglet PTT.
Le routeur permet d'attribuer des ports série virtuels pour PTT à l'aide des signaux DTR ou RTS. DTR * et RTS * sont identiques à DTR * / RTS * pour CW
inhibés jusqu'au prochain changement après l'ouverture du port COM et doivent être utilisés avec les programmes qui provoquent des key-ups indésirables
au démarrage.
L'état du canal PTT est indiqué par une flèche verte. Si le port
est ouvert, cela ne signifie pas qu'il est correctement
configuré. Lorsque le port est
correctement configuré, la flèche s'allumera pendant toute la transmission.
Les deux
Le canal PTT est identique au canal PTT principal. 2
PTT permet à une deuxième application de saisir la radio si l'application
nd
nd
principale contrôle également PTT - par exemple, un programme de journalisation et un lecteur / clavier CW.
Pour tester PTT, cliquez sur le Tester bouton sans port assigné ou port fermé.
Interrupteur au pied
Le routeur permet d'attribuer un port série virtuel au canal du commutateur au pied et de sélectionner l'une des quatre lignes de commande d'entrée disponibles
(CTS, DCD, DSR ou RING).
REMARQUE: CTS n'est pas disponible si le canal de la pédale de commande est partagé avec le port de commande radio. L'état du signal sur le
port virtuel peut être inversé en vérifiant inversé boîte.
Lorsqu'un port COM est attribué à la pédale mais que
l'application ne prend pas en charge la pédale
état (ou aucune application n'est en cours d'exécution), le routeur signale le canal comme fermé.
Lorsqu'une application ouvre le port COM (généralement au démarrage), le routeur signale le canal comme ouvert.
Lorsque vous appuyez sur la pédale, cet état est indiqué par une flèche rouge.
39
