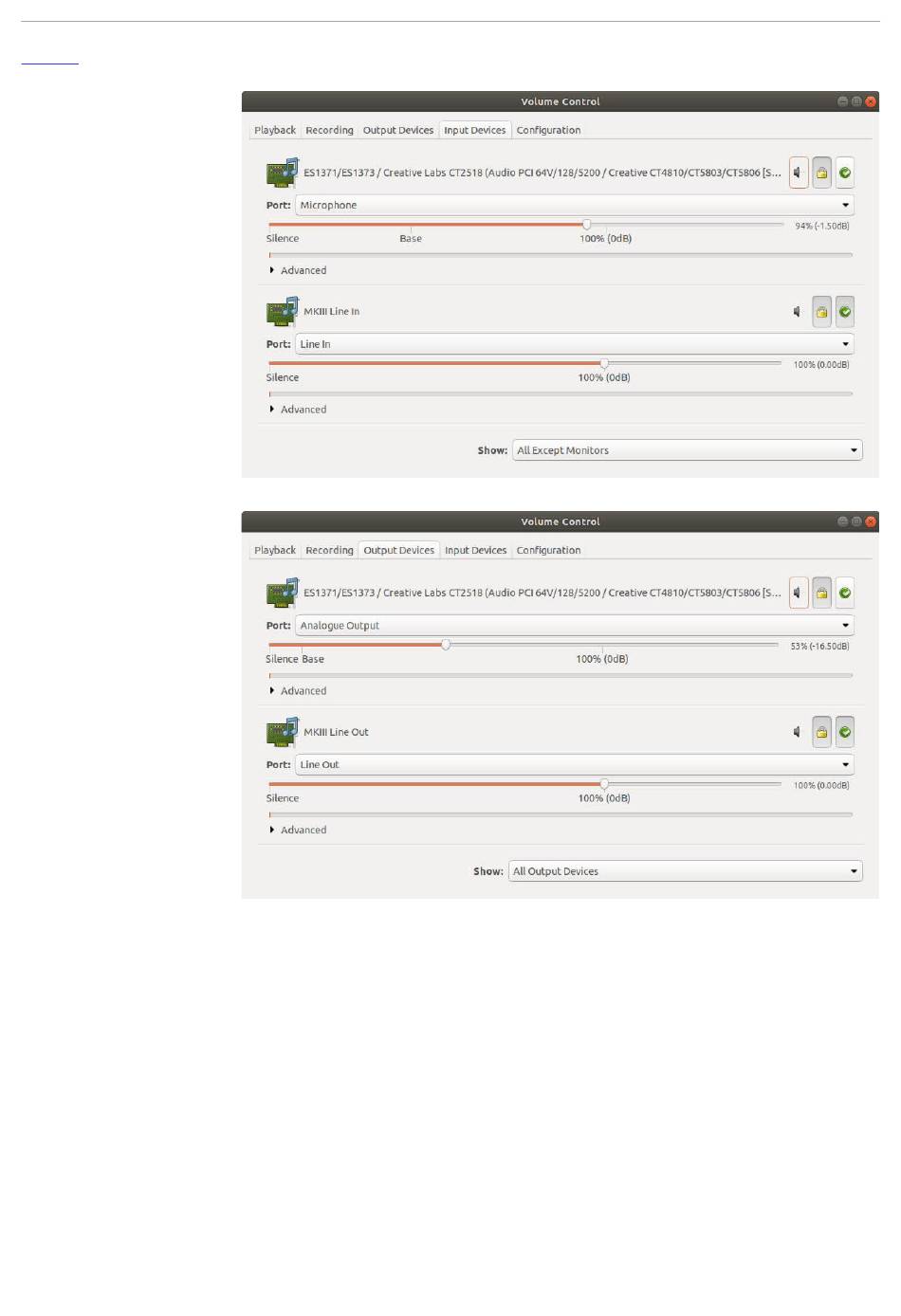

REMARQUE: L'entrée microphone est disponible uniquement dans ALSA, pas dans Pulse Audio.
L'entrée MKIII Line In transporte
l'émetteur-récepteur
recevoir de l'audio. Principale
l'audio du récepteur est
connecté à l'entrée du canal
gauche, sous
audio du récepteur vers la droite.
Échantillon maximal
le taux est de 96 000 Hz.
Le niveau du signal de réception est
indiqué sur le double VU-mètre pour
chaque récepteur séparément, à côté
de
fréquence d'échantillonnage sur
l'écran OLED.
Le niveau acheté à cette entrée
peut être
manipulé par RX
Bouton MAIN sur le panneau avant.
Lorsque le bouton est poussé tout en
tournant, il manipule le niveau de
audio du récepteur secondaire.
Lorsque l'application est
recevoir de cela
entrée, RX: l'étiquette affichée
sur l'écran OLED change de
couleur
gris à vert.
MKIII Line Out est une sortie stéréo,
utilisée comme
source de modulation pour
émetteur-récepteur connecté
dans tous les modes. La fréquence
d'échantillonnage maximale pour la
sortie est de 48 000 Hz et la sortie
prend en charge à la fois 16 bits
et échantillon 24 bits
profondeur. Signal de sortie
le niveau est affiché sur VU-
Compteur à côté de TX: signe. Le canal gauche transporte la modulation audio et le niveau peut être manipulé par le bouton TX sur le panneau avant.
L'audio du canal droit peut être utilisé en option comme source Q-CW ou P-FSK pour la manipulation basée sur l'audio (OOK) dans les modes CW et RTTY
respectivement. Lorsque l'application envoie de l'audio à cette sortie, l'étiquette TX: sur l'écran OLED change de couleur du gris au rouge.
24
