FSK et 2 Ports FSK
nd
Les canaux FSK sont utilisés par les programmes d'application pour envoyer le signal de saisie FSK. FSK est principalement utilisé pour RTTY. Il
est très important de comprendre la différence entre AFSK, FSK, P-FSK (OOK) et ce qu'on appelle EXTFSK.
AFSK est un signal analogique (audio) utilisé pour moduler l'émetteur-récepteur pour les modes numériques tels que RTTY, PSK31, AMTOR etc. L'AFSK généré
par carte son d'ordinateur ne nécessite pas de prise en charge spéciale d'émetteur-récepteur et peut être utilisé en mode LSB, USB ou FM de
l'émetteur-récepteur. Certaines radios ont des modes dédiés pour AFSK (généralement étiquetés PKT, DATA, LSB-D ou USB-D) avec des fonctionnalités
spéciales; c'est la manière préférée d'utiliser, entièrement prise en charge par la commutation audio MKIII.
FSK est un registre numérique (marche / arrêt) généré par un registre à décalage UART où la synchronisation des bits individuels est basée sur la source de l'oscillateur à
cristal et ne dépend pas de la charge de l'ordinateur. Le signal FSK est utilisé dans l'émetteur-récepteur pour générer un décalage de fréquence. Le fonctionnement FSK doit
être pris en charge par l'émetteur-récepteur, en général le mode FSK est généralement appelé RTTY ou FSK.
EXFSK est une autre méthode de génération de signal FSK On / Off, mais la commutation entre l'état On et Off n'est pas générée par un matériel UART ou
audio indépendant mais directement par un programme informatique. La longueur exacte des bits individuels dépend de la charge de l'ordinateur, ce qui a un
impact négatif sur la gigue. La gigue dans le signal RTTY signifie que les bits individuels n'ont pas de longueur constante et le décodage du signal instable a un
taux d'erreur plus élevé, même si le signal est fort. De plus, la gigue pour EXTFSK est également influencée par le principe du transfert isochrone USB pleine
vitesse, où chaque changement d'état On / Off n'est pas envoyé quand il se produit réellement, mais avec une granularité de 1 ms, ce qui définit une limite
inférieure à la gigue, quel que soit le processeur de l'ordinateur. charge. MKIII prend en charge la méthode de saisie EXTFSK mais nous ne recommandons pas
de l'utiliser si vous pouvez utiliser FSK, P-FSK ou AFSK à la place.
P-FSK est la prochaine méthode de génération de signal On / Off. Il n'est pas généré en basculant directement le signal sur le port COM en tant que
EXFSK, ni par UART mais en envoyant un signal audio spécial OOK (On Of Keying), où l'audio est présent pour l'état On et non présent pour l'état Off.
Cette méthode de génération de signal On / Off est de qualité comparable à la FSK basée sur UART si la fréquence du signal de manipulation est
suffisamment élevée pour ne pas provoquer de gigue et bien supérieure à EXTFSK. MKIII prend en charge la génération de signaux P-FSK dans le canal
audio droit de USB Audio en aval.
IMPORTANT: Si votre émetteur-récepteur prend en charge FSK, utilisez FSK basé sur UART pour RTTY dans la mesure du possible. MKIII fournit une sortie FSK
parfaite qui n'est pas réalisable directement à partir d'un ordinateur ou comparable à une autre interface FSK. C'est le seul moyen sûr d'obtenir un signal RTTY
propre, quels que soient le gain du microphone ou les paramètres du compresseur (processeur) de votre radio, une vitesse de 45,45 bauds (rééchantillonné à partir
de 45 bauds), une synchronisation absolument sans gigue et avec un bit d'arrêt constant de 1,5.

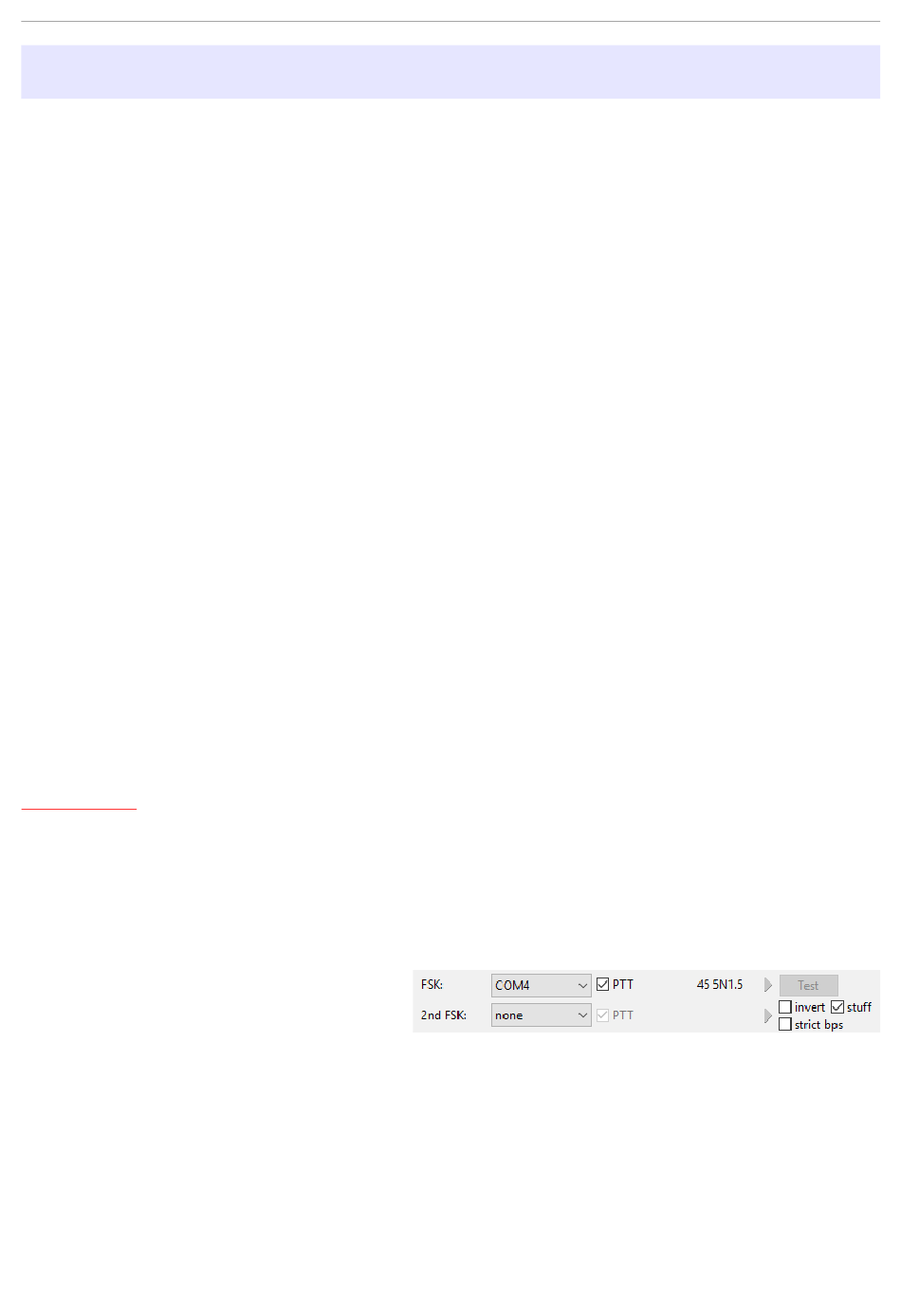

Lorsqu'un port COM est attribué dans le routeur mais pas dans le programme d'application (ou que l'application n'est pas en cours d'exécution), le
routeur indique que le canal est fermé.
Lorsqu'une application ouvre le port COM, le routeur indique que
le canal est ouvert et afficher le débit en bauds, le nombre de
bits de données, la parité et le nombre de bits d'arrêt utilisés.
Pour
exemple, 45 5N1.5 signifie: 45,45 bauds, 5 bits de données, pas de parité et 1,5 bits d'arrêt.
Les deux Le port FSK est utile lors du fonctionnement avec des radios qui ont deux récepteurs (par exemple, FT-1000, 2000,
nd
5000, 9000, K3, Orion ou IC-7800/7851). La deuxième instance du programme RTTY doit spécifier «canal droit» pour sa source audio
de réception et doit être configurée pour utiliser le 2 Port FSK pour sa sortie FSK.
nd
