CONEXIÓN Y TRANSMISIÓN DE LA SEÑAL DE AUDIO Y RDNET

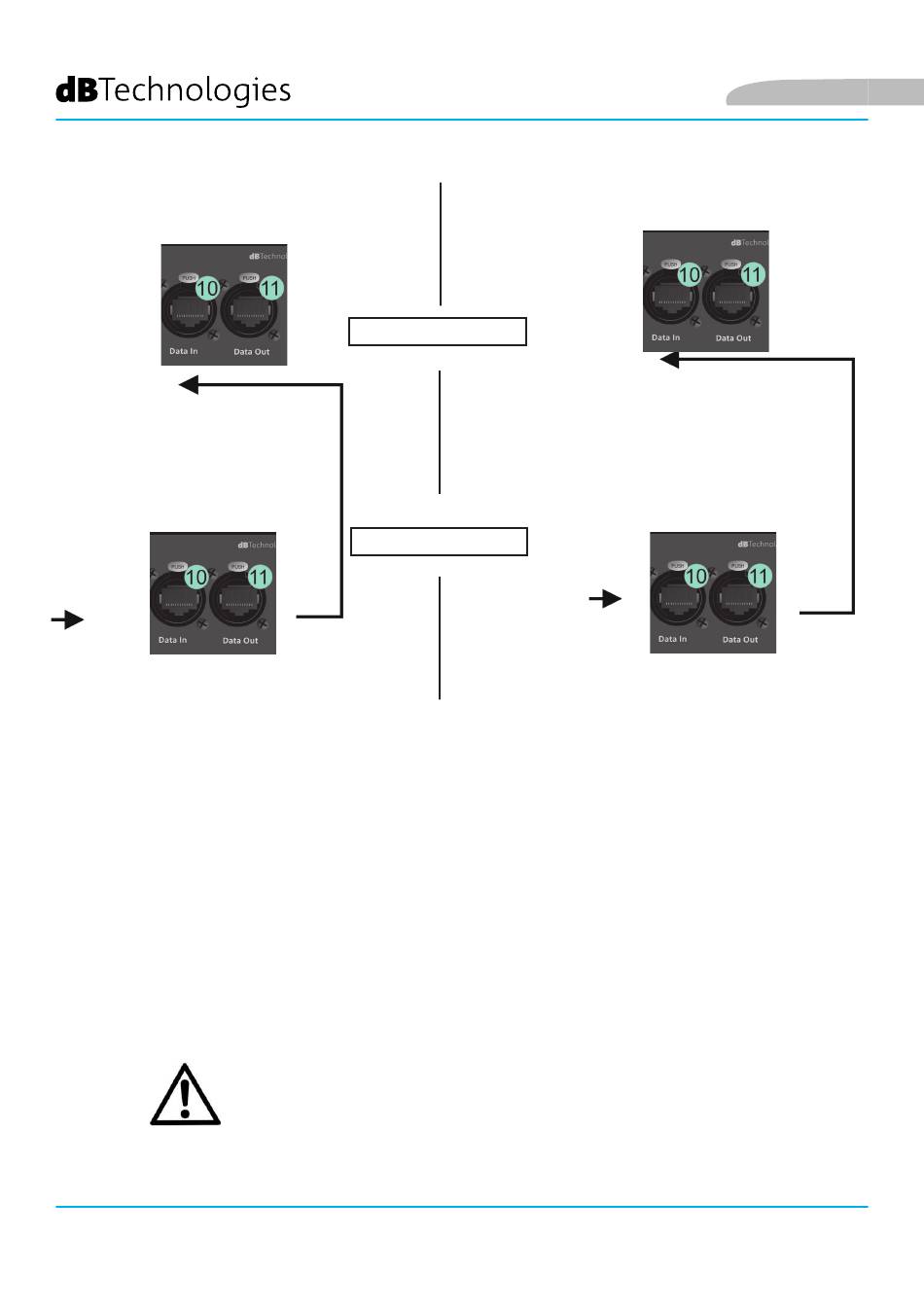

La imagen anterior ilustra un caso genérico de conexión en el cual un subwoofer 1
está debajo del subwoofer 2, y se indican también las conexiones de audio y de red. En este caso,
utilice cables (no suministrados) con conectores XLR para el audio y etherCON/RJ45 para la red. Para
más información sobre los tipos de cables disponibles, vea también la imagen de la página siguiente.
• Para la conexión de audio, conecte el cable proveniente de MIXER/LINE a la entrada BALANCED
AUDIO INPUT (A) del subwoofer 1. Transmita la señal del primero al segundo. Para ello, conecte
la salida BALANCED AUDIO OUTPUT/LINK (B) del subwoofer 1 a la entrada BALANCED AUDIO
INPUT (C) del subwoofer 2.
• Repita la operación hasta conexionar todo el sistema.
• Para la conexión de red, inserte el conector DATA IN (A) del subwoofer 1 en el controlador
remoto (RDNet CONTROL 2 o RDNet CONTROL 8). Transmita la señal conectando DATA OUT (B)
del subwoofer 1 a DATA IN (C) del subwoofer 2.
• Repita la operación hasta conexionar todo el sistema.
VIO-S118R
114
SUBWOOFER 2
SUBWOOFER 1
!
¡ATENCIÓN
• Cambie los cables que estén dañados, a fin de evitar fallos de funcionamiento,
baja calidad del sonido y problemas con la transmisión de datos en caso de
conexión por RDNet.
