6 BIJLAGE
6.4. Bijlage 4

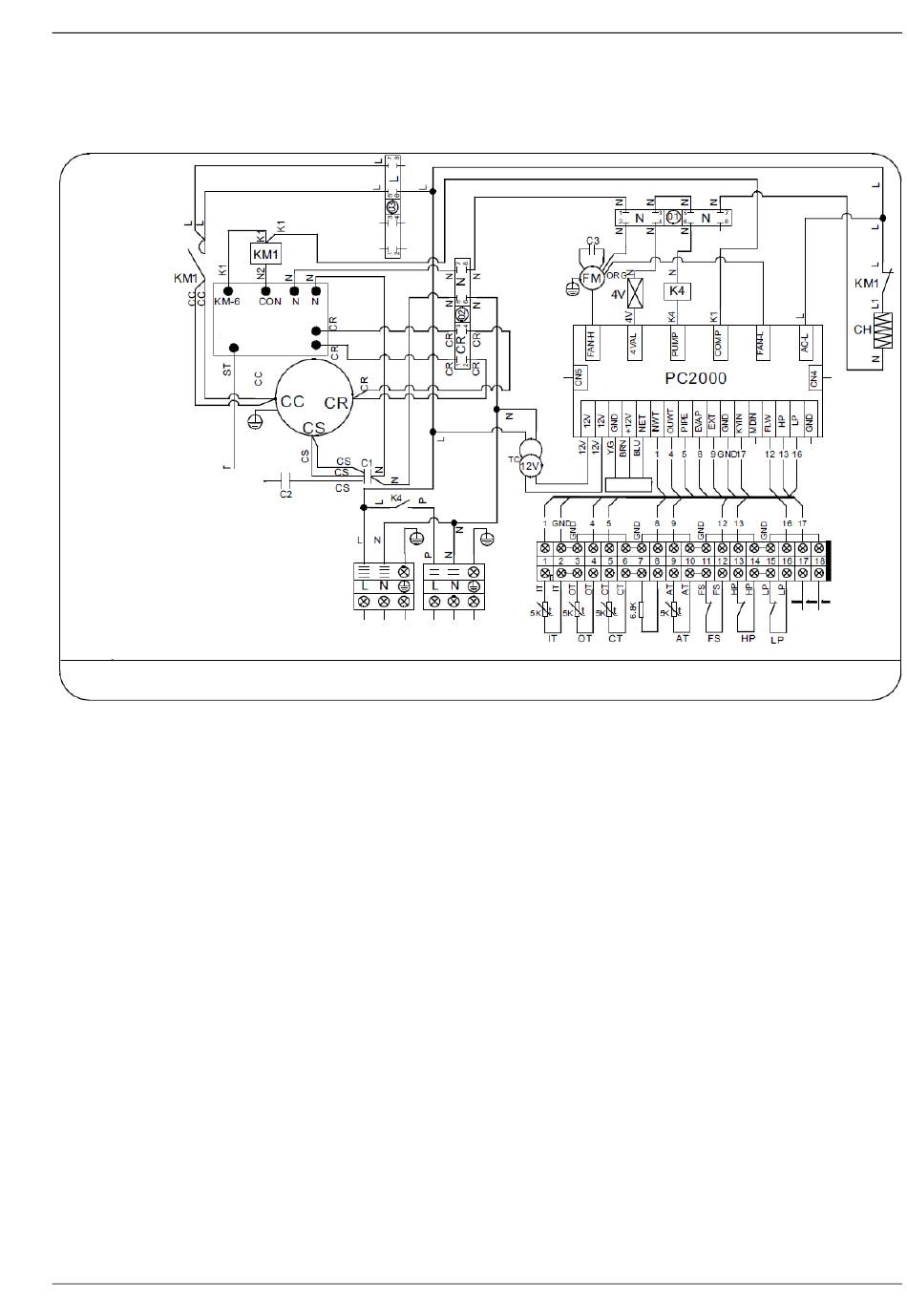

Schakelschema Hydro-Pro+ Premium 22M
START COMP-R
AT: Omgevingstemperatuur
CH: Compressorverwarming
COMP: Compressor
CT: Spoeltemperatuur
FM: Ventilatormotor
FS: Stromingsschakelaar
HP: Hogedrukbeveiliging
IT: Temperatuur aangevoerd
water
KM1: Contactor van compressor
K4: Relais van pomp
LP: Lagedrukbeveiliging
OT: Temperatuur afgevoerd water
4V: 4-wegklep
Hydro-Pro+ Premium 22M
Soft start
COMP-R
COMP
BLK
WHT
RED
(161~193 uF)
RED BLU
NAAR VOEDING
220-240 V~/50 Hz
BLK
BLU
RED
NAAR POMP
18
WHT
Controller
Extern
AAN/UIT
