Hydro-Pro+ Premium 22M Manuel D'installation Et D'utilisation page 106

6 ANNEXES
6.4. Annexe 4

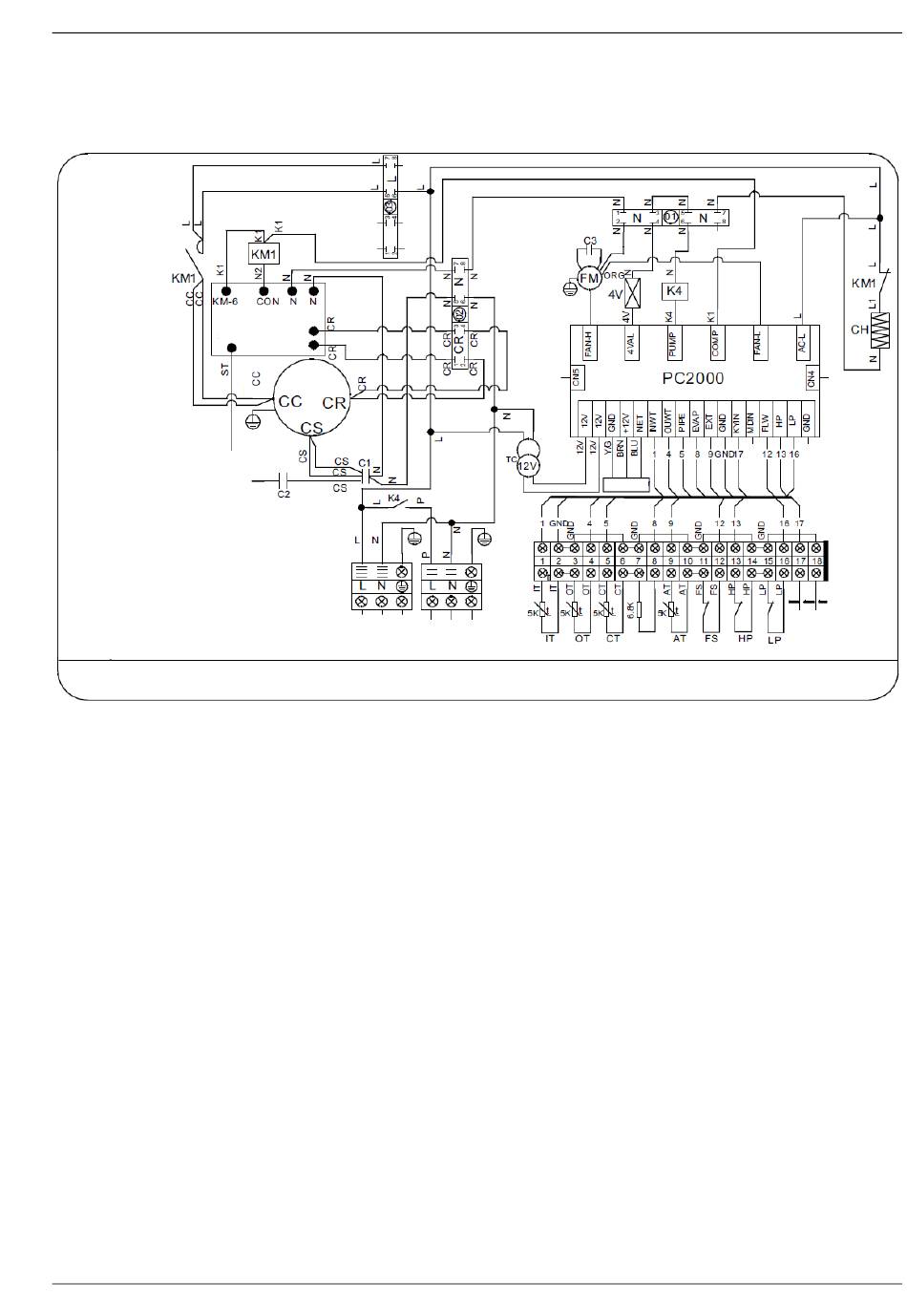

Schéma de connexion de l'Hydro-Pro+ Premium 22M
Démarrage
progressif
DÉMARR
AGE
AT température ambiante
CH dispositif de chauffage du
compresseur
COMP compresseur
CT température de la bobine
FM moteur du ventilateur
FS contacteur débitmétrique
HP protection haute pression
IT température de l'eau à l'entrée
KM1 contacteur du compresseur
K4 relais de la pompe
LP protection basse pression
OT température de l'eau à la
sortie
4V soupape quadruple
Hydro-Pro+ Premium 22M
COMP-R
COMP-R
COMP
BLK
WHT
RED
(161~193 uF)
RED BLU
VERS
L'ALIMENTATION
ÉLECTRIQUE
220-240 V~/50 Hz
WHT
BLK
BLU
RED
VERS LA
POMPE
23
Contrôleur
À distance
ON/OFF
