6 BIJLAGE
6.5. Bijlage 5

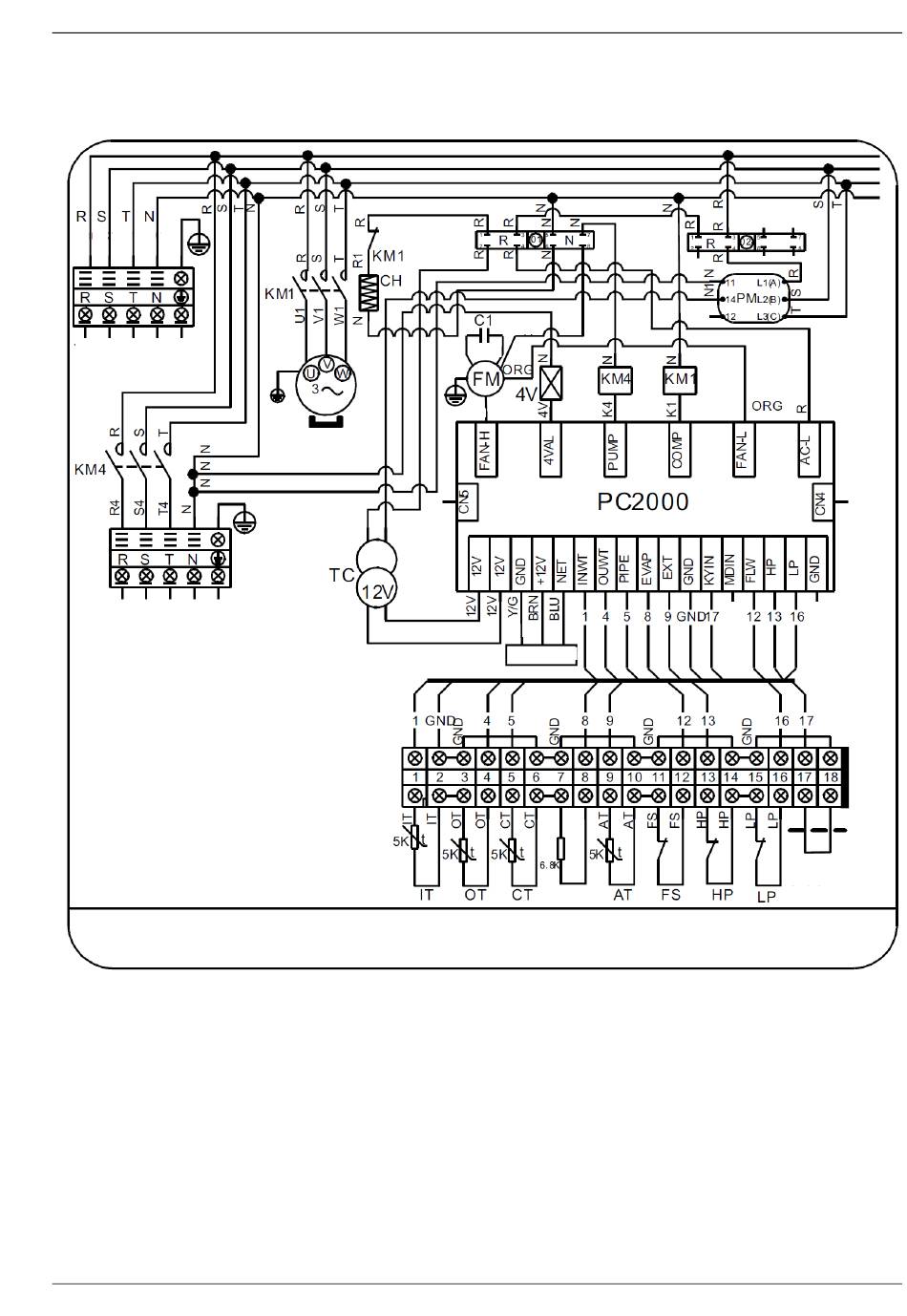

Schakelschema
RED BLK WHT BLU Y/G
NAAR VOEDING
380-415 V/3 N~/50 Hz
NAAR
POMP
AT: Omgevingstemperatuur
CH: Compressorverwarming
COMP: Compressor
CT: Spoeltemperatuur
FM: Ventilatormotor
FS: Stromingsschakelaar
HP: Hogedrukbeveiliging
IT: Temperatuur aangevoerd
water
KM1: Contactor van compressor
KM 4: Contactor van pomp
LP: Lagedrukbeveiliging
OT: Temperatuur afgevoerd water
PM: Fasemonitor
TC: Transformator
4V: 4-wegklep
Hydro-Pro + premium 22T/ Hydro -Pro + premium 30T
Hydro-Pro+ premium 22T/ Hydro-Pro+ premium 30T
RED BLK WHT
COMP1
WHT
BLK BLU
RED
RED
Controller
19
Extern
AAN/UIT
