8 | Montaggio e installazione
§ Montare l'attrezzatura in una posizione di utilizzo
stabile (in orizzontale).
§ Posare l'attrezzatura solo sui piedini di appoggio
già montati. Regolare i piedini d'appoggio a 90
mm.
§ Nel luogo di installazione non esporre l'attrezzatu-
ra a fonti di calore dirette, come ad es.:
- Irraggiamento solare
- Fonti luminose esterne artificiali
§ Nel luogo di installazione non esporre l'attrezzatu-
ra all'azione diretta di impianti di climatizzazione e
ventilazione.
§ Non montare l'attrezzatura all'aperto.
Danni materiali e a cose dovuti al ristagno
dell'aria di scarico calda (ristagno di calore).
§ L'aria di scarico deve poter scaricarsi senza osta-
coli sul lato superiore dell'attrezzatura.
§ È possibile applicare sovrastrutture o controsoffit-
tature direttamente nel bordo superiore dell'attrez-
zatura solo con il consenso della casa produttrice.
Montaggio dell'attrezzatura
a) Trasportare l'attrezzatura nel luogo di montaggio.
Se necessario, utilizzare un veicolo da trasporto.
Il veicolo da trasporto può essere inserito sotto all'at-
trezzatura.
b) Allineare l'attrezzatura in orizzontale ruotando i
piedini d'appoggio.

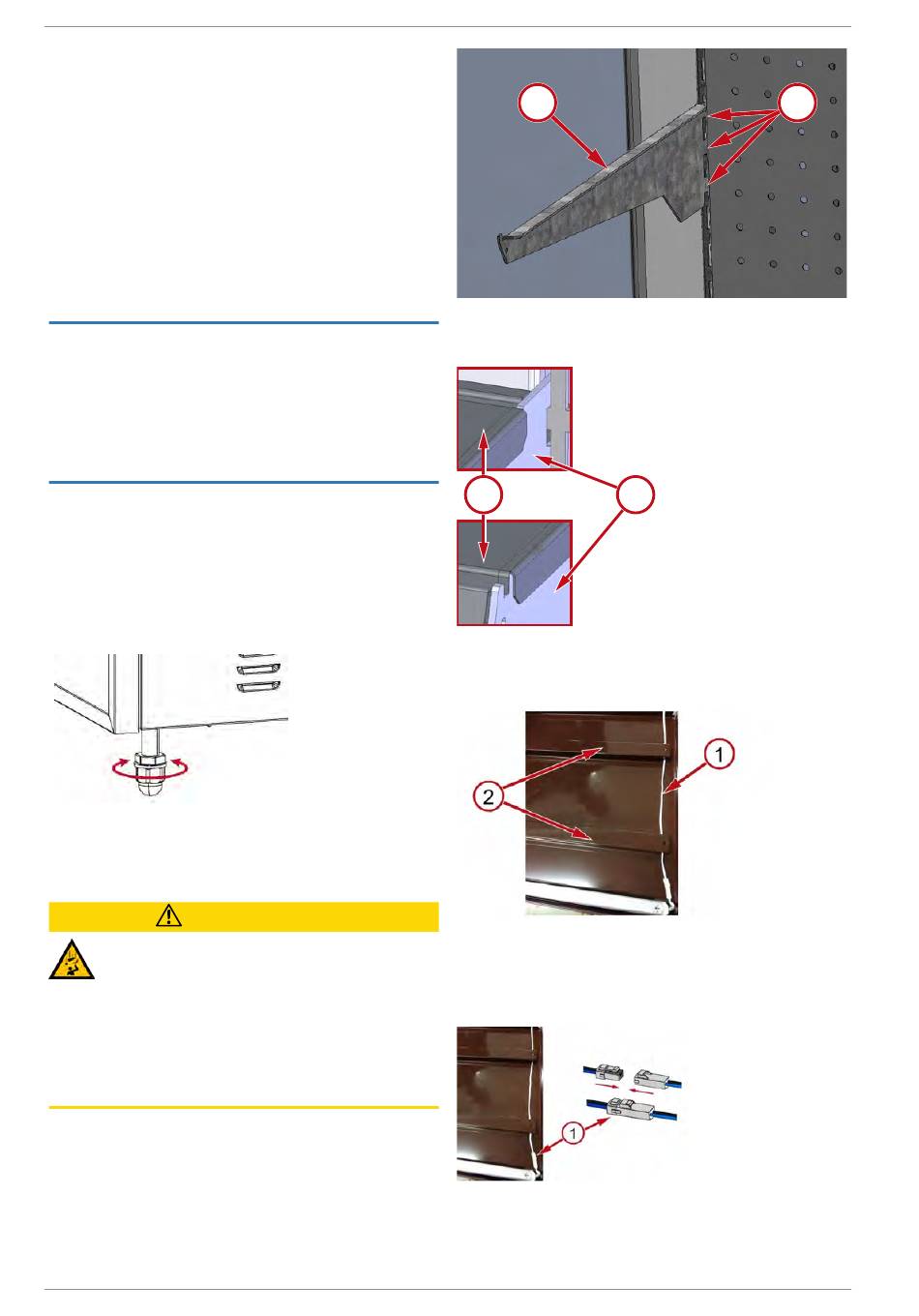

Fig. 7: Regolazione del piedino d'appoggio
Montaggio degli scaffali espositori
Le barre luminose LED sono premontate negli scaffali
espositori.
ATTENZIONE
Montaggio non corretto degli scaffali
espositori.
Pericolo di infortuni dovuti alla caduta degli
scaffali espositori riforniti di merce.
§ I supporti angolari per gli scaffali esposito-
ri e gli scaffali espositori devono essere
agganciati innestandoli completamente
nei fori appositamente previsti.
Montaggio degli scaffali espositori con barra lumi-
nosa LED
a) Agganciare i supporti angolari per gli scaffali espo-
sitori nelle aperture delle guide di aggancio.
88 / 220
1
Fig. 8: Aggancio del supporto angolare (1) nell'apertura (2)
b) Agganciare lo scaffale espositore nel supporto an-
golare.
1 2
Fig. 9: Aggancio dello scaffale espositore (1) nel supporto
angolare (2)
c) Inserire il cavo di collegamento per la barra lumi-
nosa LED nella guida rigida.
Fig. 10: Canalina delle barre luminose LED – cavo di colle-
gamento (1), guida rigida (2)
d) Collegare il connettore del cavo di collegamento
con il connettore del cavo di illuminazione.
– Il collegamento a innesto deve innestarsi.
Fig. 11: Creazione del collegamento a innesto (1)
– La barra luminosa LED è collegata all'alimentazio-
ne di tensione.
