8 | Kurulum ve montaj
a) Raf braketlerini, asma raylarının deliklerine asınız.
1

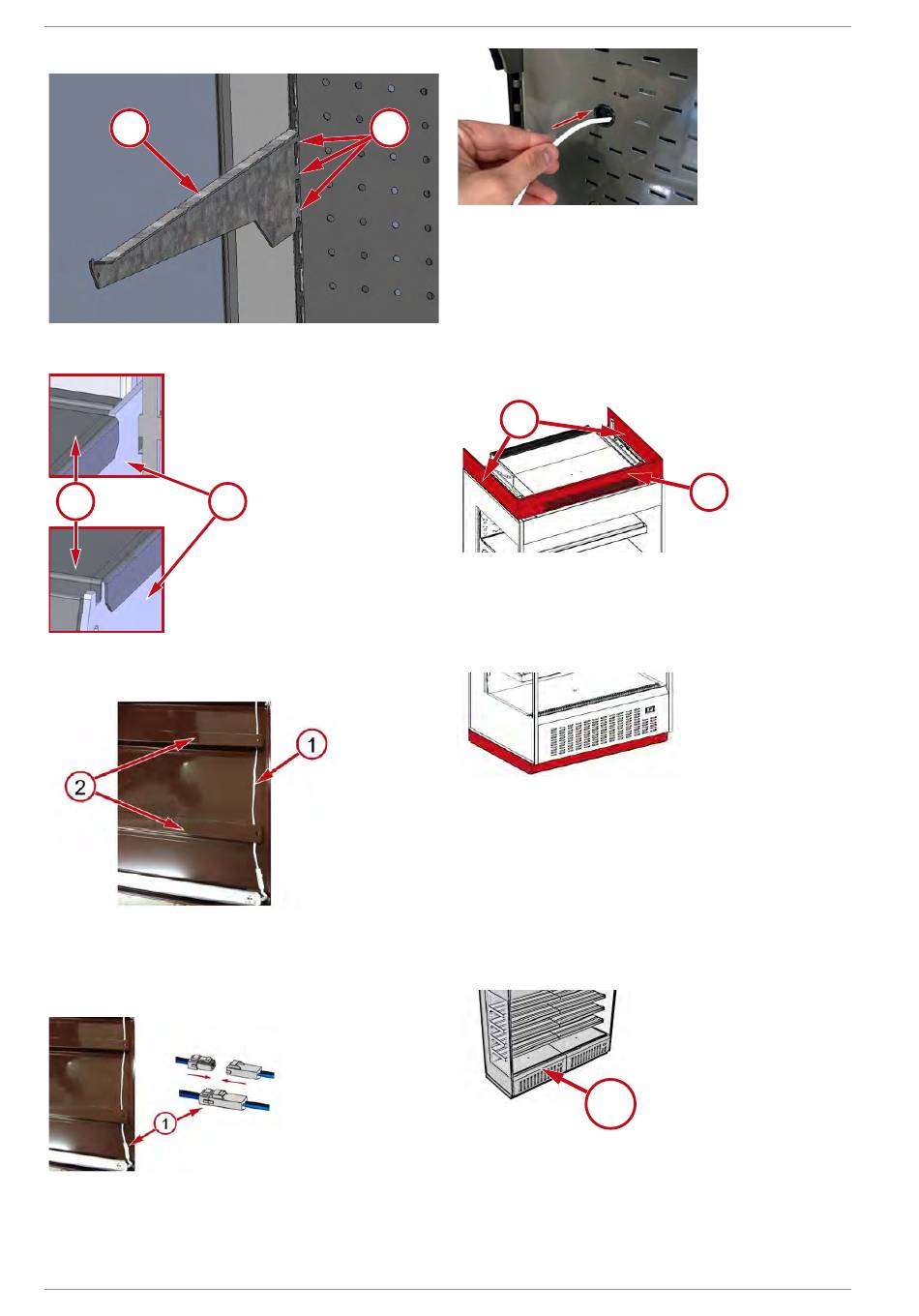

Şekil 8: Braketleri (1) deliğe (2) asma
b) Rafı braketlere asın.
1 2
Şekil 9: Rafı (1) braketlere (2) asma
c) LED çubuk için bağlantı kablosunu destek
rayından geçirin.
Şekil 10: LED çubuk kablo kılavuzu – bağlantı kablosu (1),
destek rayı (2)
d) Bağlantı kablosunun fişini ışık kablosunun fişine
bağlayın.
– Soket bağlantısı yerine oturmalıdır.
Şekil 11: Soket bağlantısını (1) kurun
– LED çubuk, gerilim beslemesine bağlanmıştır.
e) Bağlantı kablosunu arka duvarın arkasına
yerleştirin.
208 / 220
2
Şekil 12: Bağlantı kablosunu arka duvarın arkasına
yerleştirin
Cihazı devreye alma
Devreye alma [Bakınız } Bölüm 9]
Hava kanalı siperlerinin montajı (aksesuar)
Montaj talimatı aksesuara eklidir.
Montajla ilgili sorularınız için bakım ve onarım servisini
arayın [Bakınız } Bölüm 11.2.5].
1
Şekil 13: Yan hava kanalı siperi (1), ön hava kanalı siperi (2)
Suya karşı koruma parçaları (aksesuar)
Montaj talimatı aksesuara eklidir.
Montajla ilgili sorularınız için bakım ve onarım servisini
arayın [Bakınız } Bölüm 11.2.5].
Şekil 14: Suya karşı koruma parçaları
CB TWA 124, CB TWA 196
Yoğuşma suyu tahliyesi
Yetki
– İşletici
Yoğuşma suyu tahliyesi ve atık su kanalizasyonu
arasındaki bağlantıyı kurun.
Yoğuşma suyu tahliyesi cihazın alt tarafında önde
bulunur.
Şekil 15: Cihazın ön tarafı (1)
