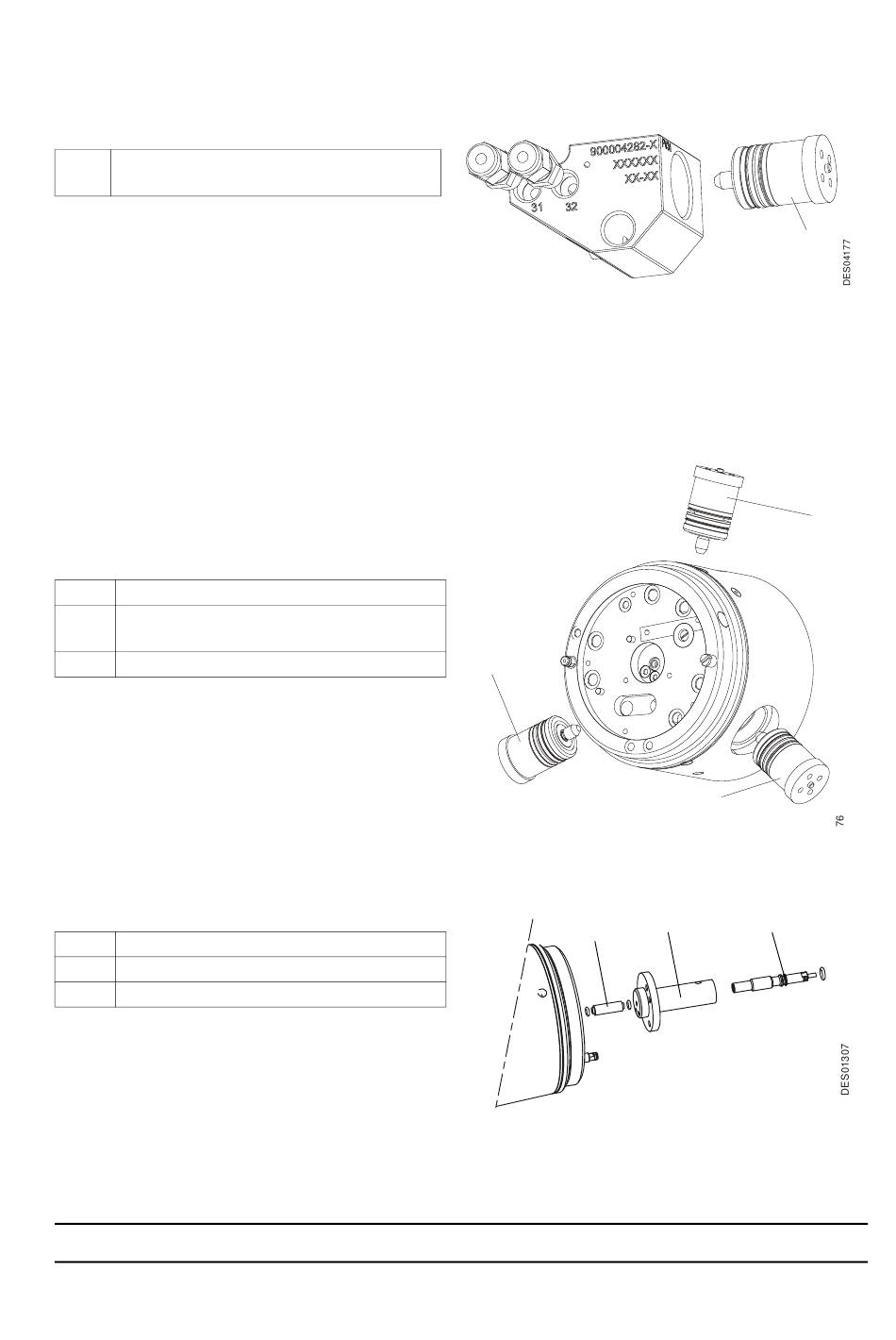

2.1. Bloc microvanne 2 voies air/solvant (bloc 1 PV)
Ce bloc intègre une microvanne air/solvant:
Microvanne air/solvant (PV 31)
1
pour le rinçage extérieur bol
Commandées par l'air, les microvannes 2
voies
normalement
diverses opérations: rinçage extérieur bol, rin-
çage injecteur,
alimentation peinture et
purge (ces dernières étant situées dans le
bloc manifold.
2.2. Bloc MANIFOLD
Le corps intègre trois microvannes:
1
Microvanne de purge (PV 41)
2
Microvanne rinçage injecteur (PV
32)
3
Microvanne de produit (PV 11)
2.3. Injecteur, porte-injecteur et restricteur
1
Restricteur (Diamètre 1,2 mm)
2
Porte-injecteur
3
Injecteur (Diamètre 1,8 mm)
Le restricteur assure la perte de charge néces-
saire pour obtenir le débit désiré.
Le porte-injecteur est solidaire du corps du
PPH 308. Il est équipé d'un injecteur interchan-
geable permettant de créer une perte de charge convenant à l'antenne peinture et aux pro-
duits utilisés.
Indice de révision : C - Novembre 2017
