Montage
2
Montage
Voir également Fig. 1 · Fonctionnement du
type 2357-31, page 5.
Les régulateurs sont livrés "déshuilés et
dégraissés pour oxygène".
ATTENTION !
Lors du montage du régulateur sur une appli-
cation à l'oxygène, veiller à la propreté
absolue, ainsi qu'à l'absence d'huile et de
graisse résultant de l'installation.
Lors du choix de l'emplacement, s'assurer
que le régulateur reste facilement accessible
lorsque le montage est terminé.
ATTENTION !
Le régulateur doit être exempt de toute ten-
sion. Si nécessaire, soutenir la canalisation à
proximité de la bride de raccordement. Ne
pas fixer les supports directement sur le
régulateur.
2.1
Position de montage
L'axe principal du régulateur
doit être vertical. La partie
inférieure du corps (7) est
orientée vers le bas et la voie C
vers le haut.
Le sens d'écoulement est déterminant pour
chaque application :
– pour le réducteur de pression avec fonction
de sécurité, écoulement de A vers B
– pour la vanne de décharge avec dispositif
anti-retour, écoulement de B vers C, voie C
orientée vers le haut.
6
EB 2558 FR
ATTENTION !
Des impuretés dans les canalisations raccordées
peuvent perturber le fonctionnement et la
fonction de fermeture du régulateur. Ces
canalisations doivent par conséquent être
exemptes de particules.
2.2
Nous recommandons d'installer un robinet
d'arrêt manuel en amont et en aval du
régulateur afin de pouvoir arrêter l'installation
lors de travaux de nettoyage ou d'entretien et
lors de périodes de repos longues.
Un manomètre peut être installé en amont et
en aval du régulateur pour contrôler la
pression de l'installation.
C
B
A

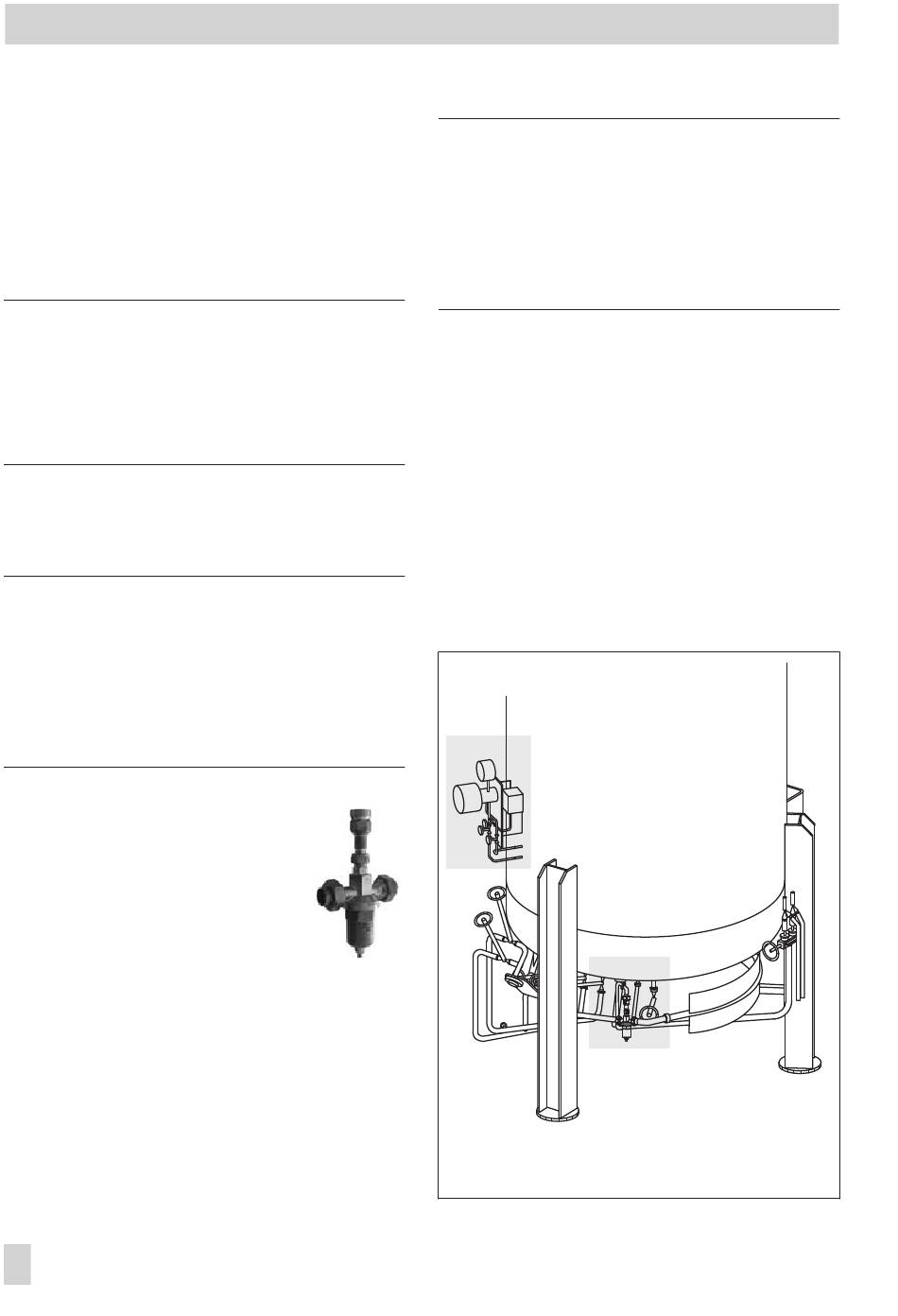

Fig. 2 · Exemple de montage
Robinet d'arrêt, manomètre
Manomètre
Type 2357-31
