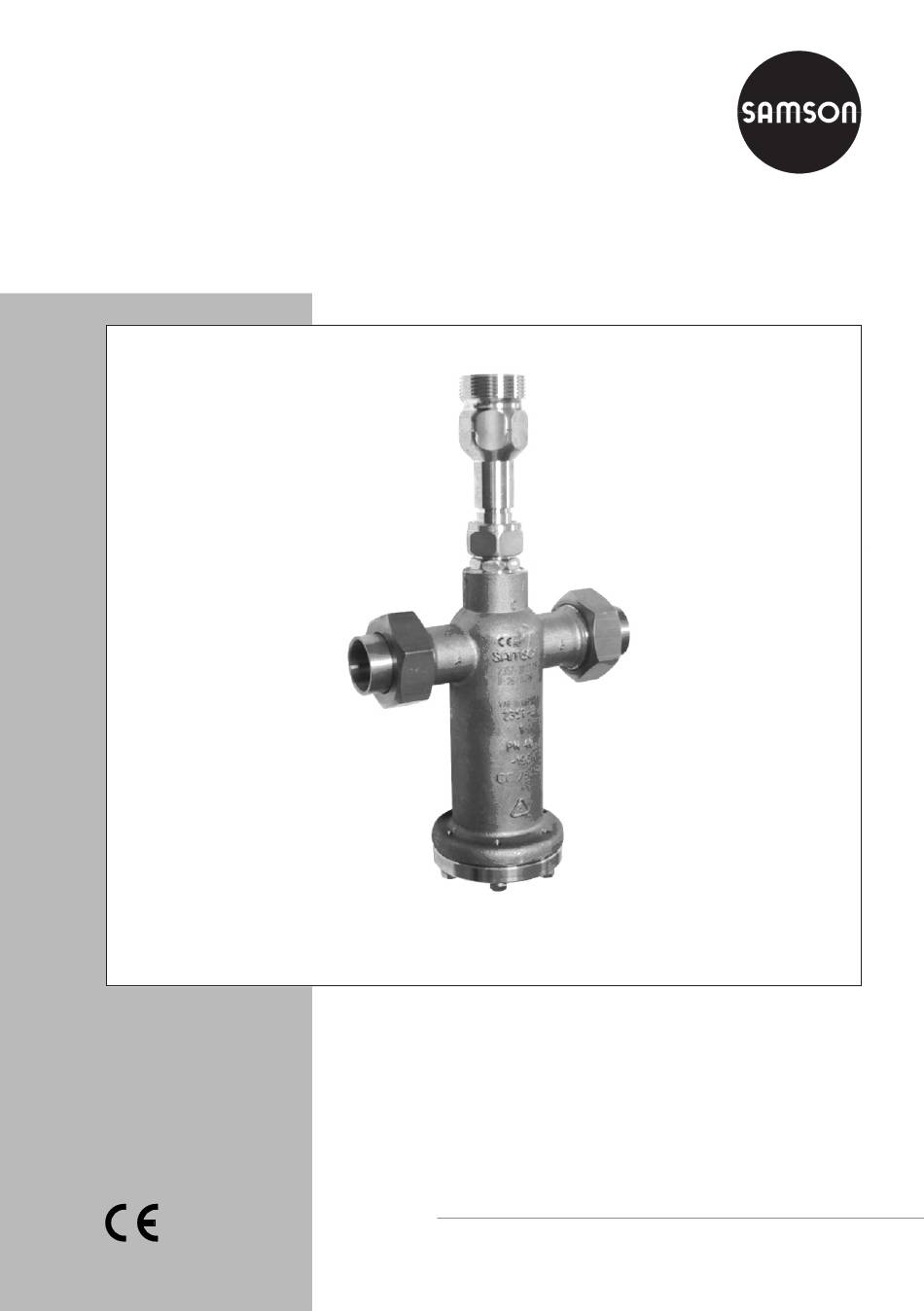

- Page 1 Régulateurs automoteurs Régulateur de maintien de pression Type 2357-3 Type 2357-3 avec dispositif anti-retour sur le raccord C Notice de montage et de mise en service EB 2559 FR Edition Février 2008...
- Page 2 Conception et fonctionnement Conception et fonctionnement Lorsqu’il est utilisé comme régulateur de maintien de pression, le régulateur agit Le régulateur de pression est destiné à également comme une vanne de sécurité pour maintenir la pression constante à une la chambre de pression de la voie A. Si la consigne prédéfinie, notamment sur les instal- pression dépasse la consigne d’environ 5 lations cryogéniques à...
- Page 3 6 Dispositif de consigne avec contre-écrou 7 Corps 8 Ressort de fermeture 9 Tamis, au choix A ou B (accessoire) 10 Dispositif anti-retour (accessoire) Fig.1 · Régulateur de maintien de pression type 2357-3 avec fonction de sécurité et vanne de décharge intégrée EB 2559 FR...
-
Page 4: Montage
Montage Montage Robinet d’arrêt Le régulateur de pression doit être Nous recommandons d'installer un robinet monté avec corps d’arrêt manuel en amont et en aval du servomoteur orienté vers le bas régulateur de maintien de pression afin de (voie C vers le haut). pouvoir arrêter l’installation lors de travaux de nettoyage. -
Page 5: Utilisation
Utilisation Utilisation Consigne en Réglage de la consigne Le régulateur de pression doit être réglé selon les consignes indiquées dans le Tableau 1. Celles-ci peuvent toutefois être modifiées en tournant le bouton de consigne (6). Plage 25 à Si des manomètres sont installés sur les 40 bars canalisations de raccordement, la consigne souhaitée peut être réglée directement à... - Page 6 Dimensions en mm Dimensions en mm Type 2357-3 – Exécution standard – Soudures à réaliser sur site Type 2357-3 – Exécution spéciale inox CrNi – Fig. 3 · Dimensions EB 2559 FR...
-
Page 7: Accessoires
Dimensions en mm · Accessoires 4.1 Accessoires Tableau 2 · Accessoires Accessoires N° de commande 1 dispositif anti-retour pour la voie C, Raccord à portée sphérique M 40 x 2 1400-7092 2 raccords pour tube 28 mm, PN 40 pour les voies A et B 1400-7090 1 raccord pour tube 28 mm, PN 40 pour la voie C, avec dispositif anti-retour... - Page 8 SAMSON REGULATION S.A. Succursales à : Paris (Rueil-Malmaison) · Marseille (La Penne sur Huveaune) 1, rue Jean Corona · BP 140 F-69512 VAULX EN VELIN CEDEX Mulhouse (Cernay) · Nantes (St Herblain) Tél. +33 (0)4 72 04 75 00 Bordeaux (Mérignac) · Lille · Caen...
