3
Utilisation
Voir également Fig. 1 · Fonctionnement du
type 2357-31, page 5.
3.1
Mise en service
ATTENTION !
Mettre le régulateur en service uniquement
après avoir monté toutes les pièces de
l'installation.
ATTENTION !
Lors d'un essai sous pression de l'installation
avec le régulateur, la pression admissible sur
le régulateur ne doit pas être dépassée. Cette
valeur est calculée à partir de la valeur
maximale de la plage de consigne.
3.2
Réglage de la consigne
Le régulateur de pression doit
être réglé selon les consignes
indiquées dans le Tableau 1 .
Celles-ci peuvent toutefois être
modifiées en tournant le bou-
ton de consigne à l'aide d'une
clé six pans SW 6.
– Tourner dans le sens horaire P :
la consigne de pression augmente
– Tourner dans le sens anti-horaire Q :
la consigne de pression diminue
Si un manomètre est installé sur les
canalisations de raccordement, la consigne
souhaitée peut être réglée directement à
l'aide de la valeur affichée par le manomètre.
Sans manomètre, le réglage est effectué
grâce au diagramme de réglage de la Fig. 3 .
1. Desserrer le contre-écrou (6.1) avec une
2. Déterminer l'écart entre la consigne
40
35
30
25
20
Dispositif de
consigne (6)
avec contre-
15
écrou ( 6.1)
10
5
0
P
Q

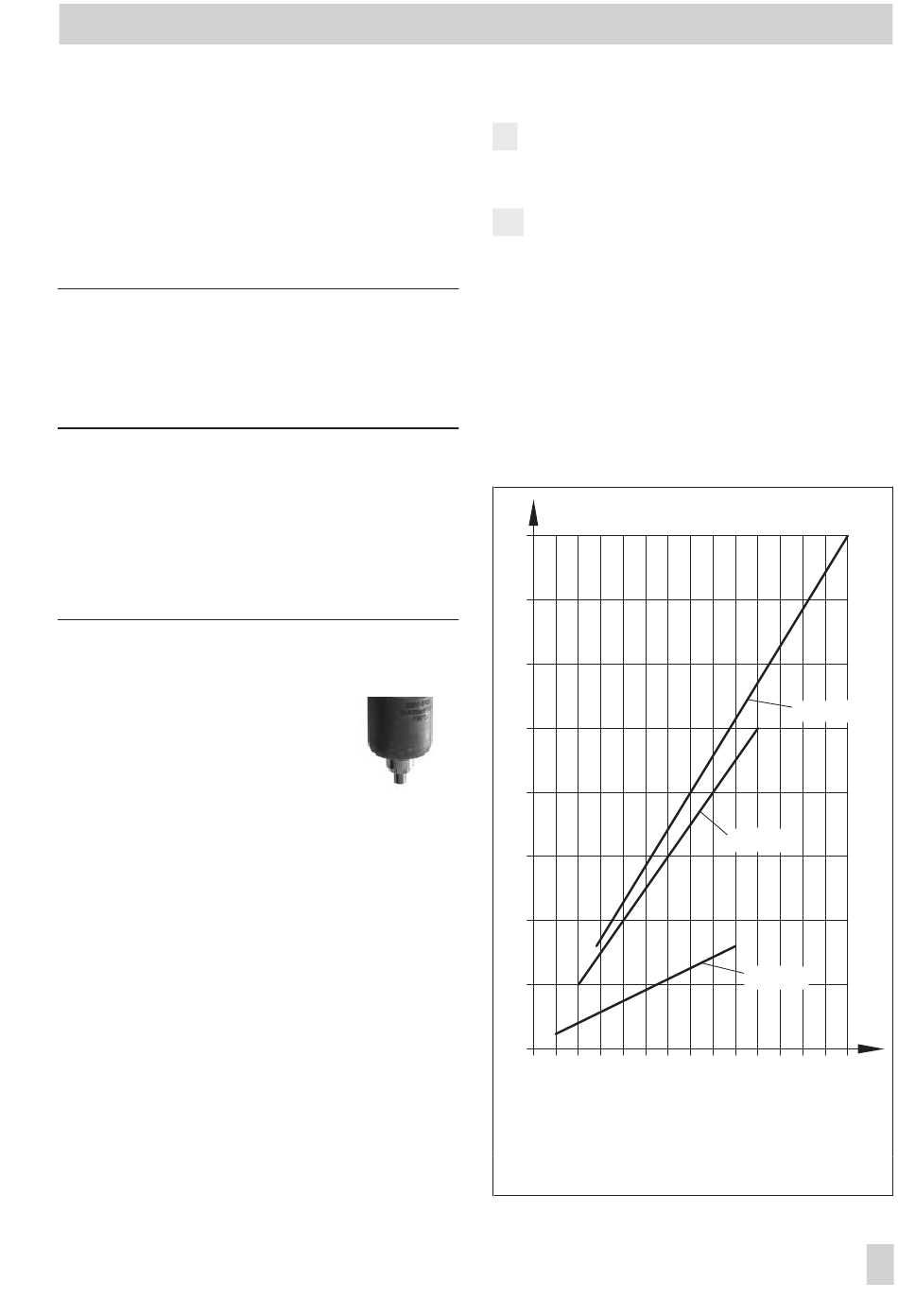

Fig. 3 · Diagramme de réglage
clé SW 17 jusqu'à ce que le bouton de
consigne (6) soit débloqué.
souhaitée et la consigne préréglée fixe et
effectuer le réglage correspondant en
tournant le bouton de consigne selon la Fig.
3 · Diagramme de réglage pour aug-
menter ou diminuer la consigne. Toute
modification ultérieure de la consigne peut
également être effectuée en déterminant le
nombre de rotations nécessaires à l'aide
du Tableau 1 · Réglage de la consigne.
Consigne en bar
0 1 2 3 4 5 6 7 8 9 10 11 12 13 14
Rotation dispositif de consigne
La consigne augmente
La consigne diminue
Utilisation
8...40 bar
5...25 bar
1...8 bar
7
EB 2558 FR
