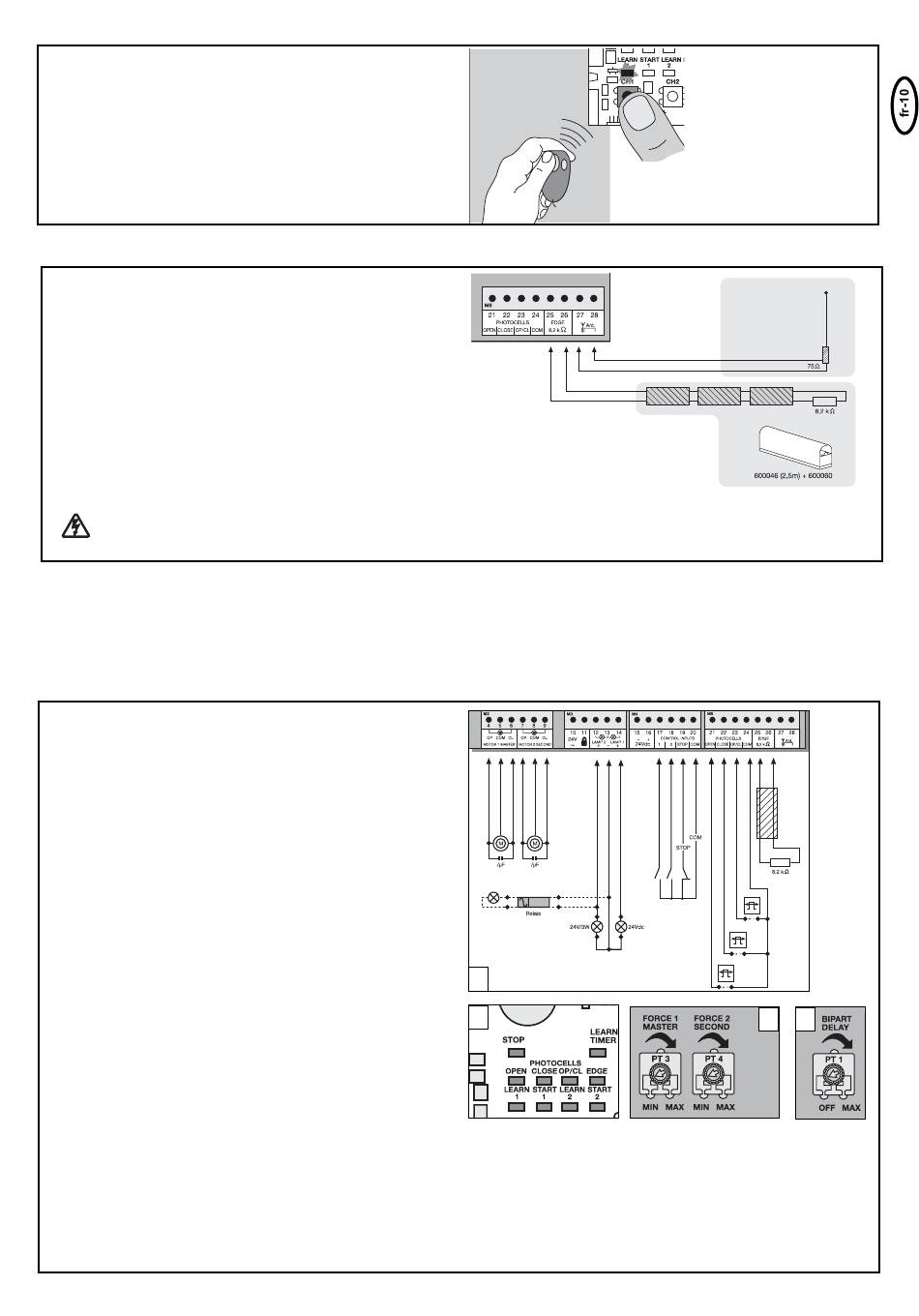

PROGRAMMATION / EFFACEMENT DES EMETTEURS

Appuyez sur le bouton CH1. La DEL „Learn1" s'allume en rouge.
Appuyez alors sur un touche de l'émetteur pendant environ 5
secondes. La DEL „Learn 1" clignote. Terminé. Procédez de la
même manière pour CH2, mais appuyez à présent sur une touche
non encore attribuée de l'émetteur. Jusqu'à 128 émetteurs peuvent
être programmés.
Pour effacer un émetteur programmé, appuyez simplement sur la
touche CH1 jusqu'à ce que la DEL s'éteigne. Procédez de la même
manière pour CH2.
BARRE PALPEUSE (OPTION)
Il est possible de raccorder une barre palpeuse fonctionnant selon
le principe 8,2 K Ohm à la commande, c'est-à-dire une résistance
d'essai de 8,2 KOhm est fixée à la fin de la barre palpeuse. Elle
assure le contrôle constant du circuit électrique. La commande est
fournie avec une résistance intégrée de 8,2K Ohm. Plusieurs
barres palpeuses sont raccordées en série.
Section de câble: 0,5 mm 2 ou plus.
ANTENNE (OPTION) ANT4X-1LM
La commande est équipée en série d'une antenne de fil.
Une antenne extérieure (accessoire) peut être raccordée aux
bornes 27 et 28. Ceci permet de couvrir de plus grandes portées
(télécommande). Montez l'antenne le plus haut possible.
Ne pas utiliser de câbles rigides. Ne pas poser en
parallèle avec des câbles 230 V ou dans la même gaine.
PREMIERE MISE EN SERVICE
REGLAGES DE BASE
Suivez et effectuez exactement les points consécutifs. En cas de
doute, recommencez depuis le début. Prenez tout le temps
nécessaire pour procéder à ces réglages.
1. Avez-vous tout bien raccorder pour l'utilisation? Moteurs, barrières
photoélectriques, barre palpeuse de sécurité, interrupteur d'arrêt.
2. Assurez-vous que personne ne se trouve ni ne puisse se trouver
dans la zone du portail.
3. Vérifiez le statut les diodes DEL ou si elles indiquent une fonction
verouillée. Les DEL (diodes) rouges ne doivent pas être allumées de
façon permanente. La Del verte doit être allumée.
4. Réglage des commutateurs DIP Programme standard 1="ON", 2=
„ON", 3=„OFF". Des corrections ultérieures peuvent être faites à tout
moment.
5. Une serrure électronique est-elle installée? Si oui, commutateur
DIP 4="ON"
6. Réglage de la force. Mettre les potentiomètres „FORCE 1"
„FORCE 2" au maximum sur 30 %, voire même plus faible pour les
portails très légers. Essayez d'abord et corrigez ensuite!
N'augmentez la force que petit à petit.
7. Lorsque deux moteurs sont raccordés, il faut régler le retard du
second battant („Bipart Delay"). Tournez le potentiomètre sur environ
50 %. Des corrections ultérieures peuvent être effectuées à tout
moment.
8. Coupez l'alimentation électrique de l'électronique de commande.
8.1 Placez le cavalier (Jumper) sur les deux broches prévues à cet
effet.
8.2 Placez le commutateur DIP5 sur ON.
8.3 Connectez les photocellules conformément au schéma.
8.4 Rebranchez l'alimentation de l'électronique de commande et
patientez quelques instants.
8.5 Retirezle cavalier et attendez quelques secondes: les LEDs
correspondant aux photocellules connectées à l'électronique sont
éteintes; les LEDs correspondant aux bornes sur lesquelles aucun
jeu de photocellules n'est branché clignotent. Programmation
terminée!
