Description du produit

Description du fonctionnement
Ensemble de livraison THISION S - DUO
Description
La THISION S - DUO est une chaudière
murale à gaz à condensation, modu-
lante, équipée d'un brûleur à prémé-
lange. Les caractéristiques suivantes la
distinguent:
Moteur et vanne déviatrice pré-câblé
pour assurer la priorité d'eau chaude
sanitaire.
- Raccordement CC1 – Circuit
chauffage direct
- Raccordement CC2 – Circuit
chauffage avec vanne mélangeus
- La grande plage de modulation
prolongue la durée de marche du
brûleur minimise les pertes de
maintien, les émissions de
démarrage et l'usure des matériaux
- Température d'évacuation
inférieure á 80°C
- Contrôleur de température des gaz
de combustion
- Egalement conçu pour une
exploitation indépendante de l'air
du local
- Tableau de commande avec tous
les composant incorporés
- Microprocesseur avec affichage
mulitfonctions
- Allumage automatique répétitif
avec surveillance par ionisation
- Sécurité de manque d'eau
- Manomètre analogique
- Pompe d'économie d'énergie A
(circuit chauffage direct)
- Soupape de sécurité incorporée
- Echangeur de chaleur en acier
inoxydable, avec condensateur
tubulaire à ailettes
- Commande de la charge d'eau
chaude
- Particulièrement aisé à l'entretien
- Régulation fonction des conditions
extérieures avec commande à
distance QAA75 (option)
- Habilage moderne en tôle
thermolauquée
Description du fonctionnement
La puissance nécessaire pour
répondre aux besoins de chaleur
momentanés s'adapte progressive-
ment, selon la variation de la vitesse
du ventilateur, en fonction des
consignes de référence mémorisées
dans l'unité de réglage. La tempéra-
ture de départ est mesurée continuel-
lement par une sonde. Dès qu'une
différence entre la température
effective et la température de consigne
intervient, la régulation adapte la
vitesse du ventilateur et ainsi la puis-
sance de la chaudière Les variations
de température peuvent avoir leurs
origines:
- dans la modification de tempéra-
ture de consigne chaudière présé-
lectionnée par le régulateur de
chauffage LOGON B

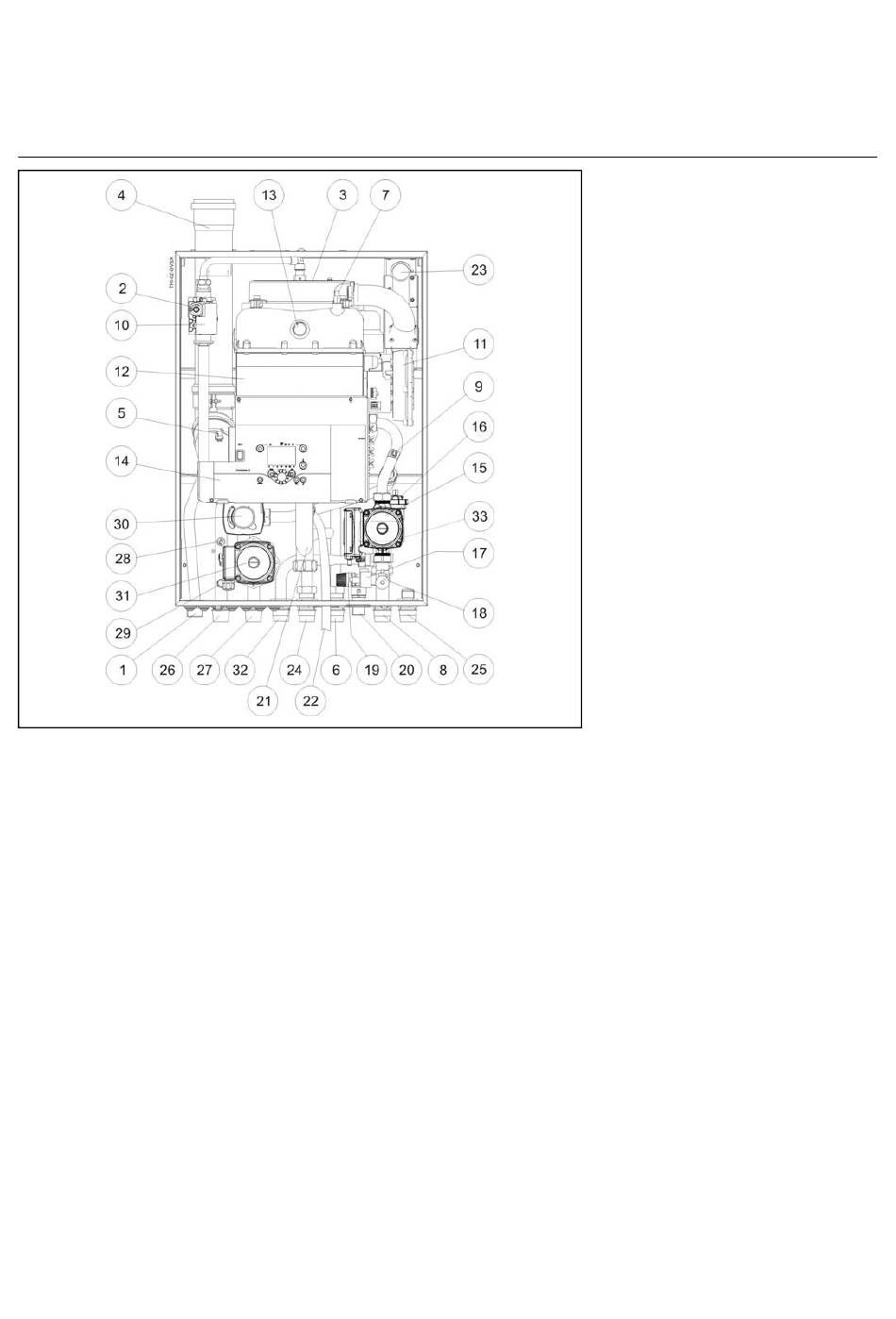

Légende:
1 Raccord gaz
2 Rampe à gaz
3 Brûleur à gaz
4 Buse d'évacuation
5 STB gaz de combustion 85°C
6 Départ chauffage CC1
7 Sonde de chaudière / STB 100°C
8 Retour chauffage CC1
9 Sonde de retour
10 Transformateur d'allumage 230V
11 Ventilateur 230 V
12 Echangeur/condenseur
13 Verre-regard dans le foyer
14 Tableau de commande avec
microprocesseur LMU
15 Pompe d'économie d'énergie A CC1
16 Purgeur automatique
17 Pressostat d'eau
18 Robinet de remplissage / vidange
19 Soupape de sécurité, 3 bar
20 Ecoulement soupape de sécurité
21 Siphon
22 Ecoulement siphon
23 Manomètre analogique
24 Raccordement Départ ECS
25 Raccordement vase d'expansion
26 Départ CC2 (circuit VM)
27 Retour CC2
28 Sonde départ CC2
ième
29 STB 2 CC2
30 Vanne mélangeuse CC2
31 Circulateur CC2
32 Retour ECS
33 Moteur vanne déviatrice ECS
- dans la température extérieure
variable
- dans la demande de production
d'eau chaude
- dans la courbe de chauffe
modifiée
- dans le débit variable du système
de chauffe (par les vannes
thermostatiques et mélangeurs)
Les liaisons internes entre les différents
composants du système garantissent
une puissance de chaudière ajustée en
permanence à la demande de chaleur
momentanée, dans la plage de réglage
de la chaudière.
Ensemble de livraison
La THISION est entièrement montée
en usine et emballée dans un carton.
L'ensemble de livraison de la
THISION S - DUO comprend:
- écrous de raccord à joints plats
pour le gaz, le départ et le retour
(inclus dans l'emballage)
- un rail de fixation
(dans l'emballage)
- Mode d'emploi THISION
- appareil d'ambiance QAA75 (option)
(dans emballage séparé)
- sonde extérieure (dans emballage
séparé)
5
