Montage
Mise en place, fixation, raccordements
Pose et écarts
> 100
THISION S
T HR
DUO
Fixation
La THISION S - DUO s'accroche au mur
sur le rail (joint à l'appareil) fixé
horizontalement.
Au cas où les trois trous prévus ne
sont pas appropriés, on peut en percer
d' autres.
Raccordement à l' eau
La THISION S - DUO peut être utilisée
pour toute installation de chauffage par
eau à une pression de 1 bar au
minimum. Il faut observer les pre-
scriptions de sécurité.
Avant la mise en service il faut vérifier
si le départ et le retour du chauffage
sont raccordés correctement.
Pour le raccordement à l' eau, nous
vous prions d'utiliser les raccords joints.
La dépose des bouchons de protection
en plastique des raccordements à l'eau,
peut libérer de l'eau résiduelle des tests.

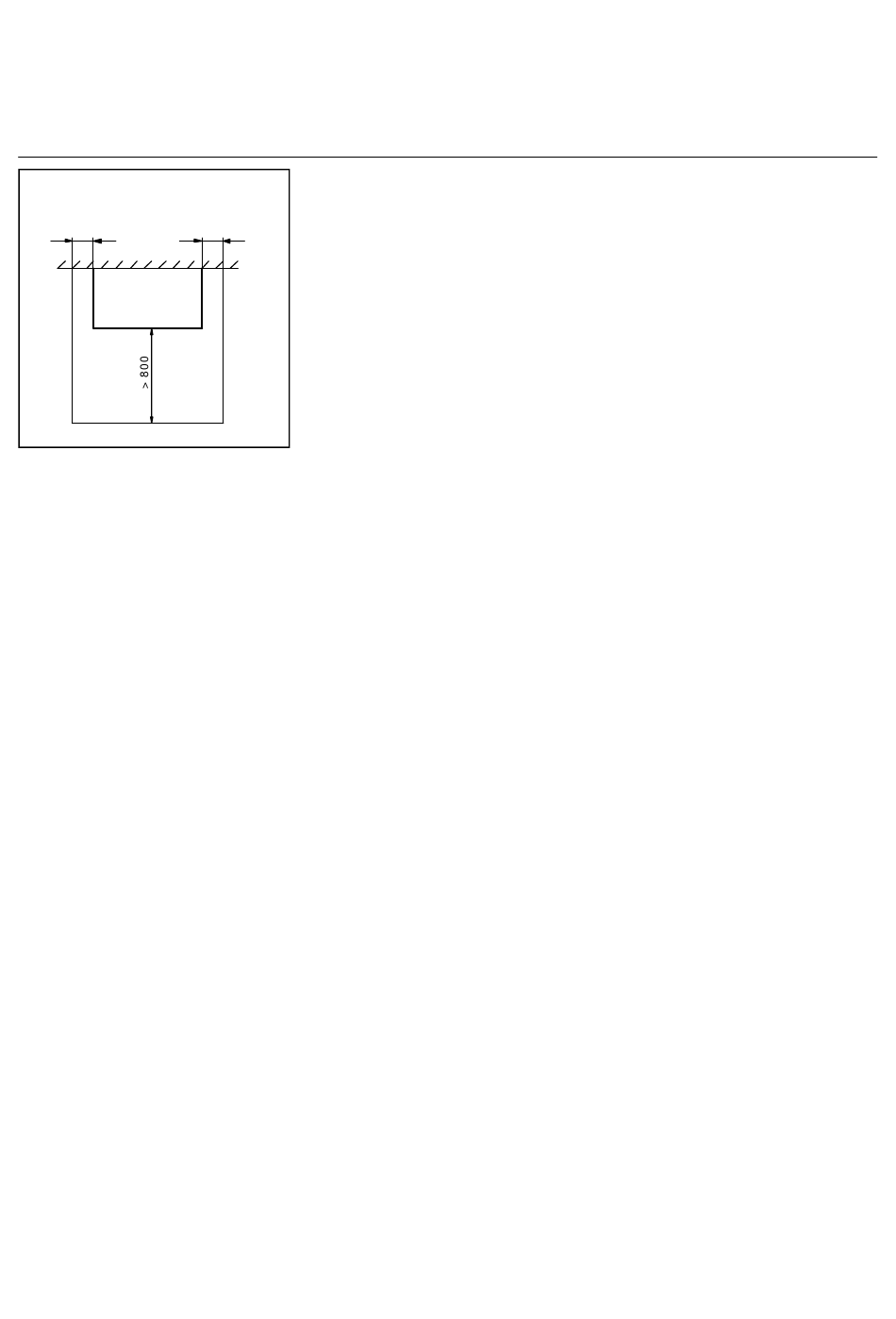

Mise en place
L'appareil doit toujours être mis en
place de façon que l'utilisation et la
> 100
maintenance soient possibles sans
problème. Distance aux murs latéraux
min.: 10 cm. Distance min. en façade:
au moins 80 cm (exception:
montage dans armoire). La mise en
place doit correspondre aux directives
et prescriptions en vigueur.
Température de surface < 85°C.
Raccordement électrique
La THISION S - DUO est câblée en
ordre de marche en usine et équipée
d' un câble de raccordement
230 V 50 Hz.
L'installation électrique doit corre-
spondre au STANDARD choisi ou au
schéma électrique global, spécifique
à l'installation. Protéger la chaudière
avec un fusible 10 A.
Ne pas inverser la phase et le neutre,
sinon la chaudière commute en dé-
rangement. La chaudière n'est
pas protégée contre les jets d'eau,
raison pour laquelle elle doit être
posée à un endroit où elle n'est pas
soumise à des projections d'eau.
La fiche de connexion au réseau CH
est à éliminer dans les pays suivants:
D, A, B et I (elle n'est pas autorisée.
11
