24.1 Câble d'alimentation
Risque mortel à cause d'éléments sous tension secteur !
Modifications et remplacement réservés au fabricant, ses représentants ou une autre
personne qualifiée. Le câble doit être du type H07 RN-F ou équivalent
Danger
Les machines de la gamme UC sont livrées avec ou sans câble d'alimentation.
Exigences pour le câble d'alimentation
 Le câble doit être du type H07 RN-F ou équivalent
 Le diamètre et le nombre de brins doivent correspondre à la tension, le dispositif de sécurité et la
puissance totale raccordée.

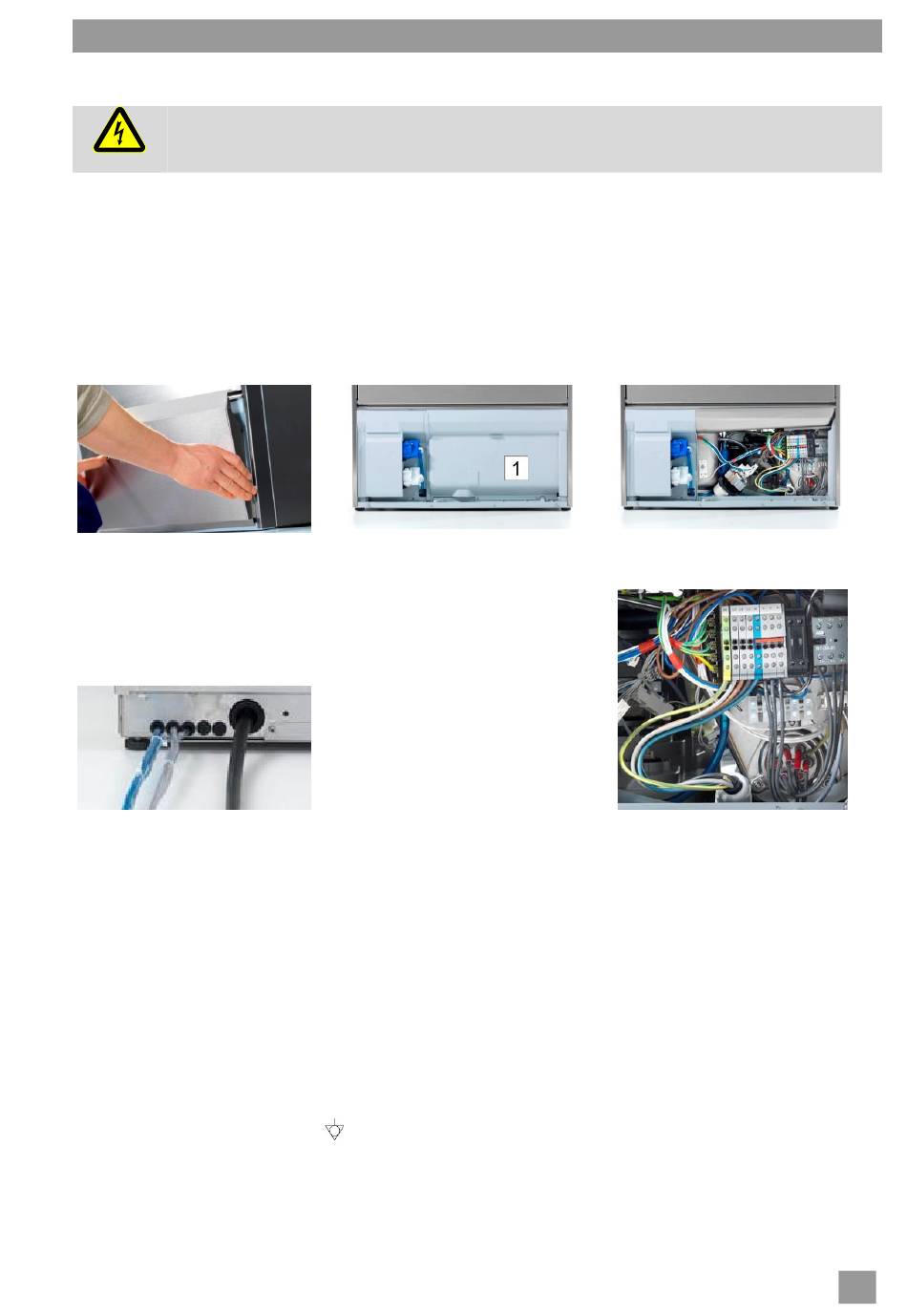

Raccordement du câble d'alimentation dans la machine
Images à l'exemple du modèle UC-L
Démontez le revêtement avant
UC-S. Démontez également le
revêtement à droite
Introduisez le câble d'alimentation
au dos de la machine et guidez-le
vers l'avant.
Elément thermique du surchauffeur
L'élément thermique du surchauffeur est déjà raccordé. Il faut toutefois configurer les ponts pour que
l'intensité maxi du secteur ne soit pas dépassée.
 Observez le schéma de raccordement sur la cloison du compartiment électrique.
24.2 Liaison équipotentielle
La machine avec socle et rehausse doit être intégrée dans le système de liaison équipotentielle présent sur
site.
Une vis marquée par le symbole
équipotentielle.
Démontez la cloison (1) du compartiment électrique.
Presse-étoupe
UC-M, UC-L, UC-XL
Serrez le câble à l'aide du presse-
étoupe sur le compartiment
électrique.
UC-S
Serrez le câble à l'aide du presse-
étoupe au dos de la machine.
est installée sur le dos de la machine pour le raccordement de la liaison
Raccordement électrique
Connectez le câble d'alimentation
selon le schéma de raccordement
aux bornes PE à N.
Observez le schéma de
raccordement sur la cloison du
compartiment électrique.
