7.3 Tuyauterie

Supporter toute la tuyauterie externe avant de la
Précautions
raccorder à l'unité RCME pour éviter toute
contrainte mécanique sur la tuyauterie interne.
Un clapet anti-retour est installé sur le collecteur
de refoulement du surpresseur, voir pos. 9 de la
fig. 2, page 116.
Nota
S'assurer du bon isolement de la tuyauterie sou-
mise aux intempéries et à son chauffage, le cas
échéant.
7.3.1 Tuyauterie d'entrée d'eau de pluie depuis le réservoir de
récupération
Pour le filetage et l'emplacement, voir fig. 1, page 115, et fig. 3,
page 116.
7.3.2 Tuyauterie du réseau de distribution et débitmètre
Les numéros cités font référence à la fig. 2, page 116.
Installer le débitmètre (pos. 7) sur la tuyauterie d'aspiration du
réseau de distribution conformément aux consignes préconisées,
fournies avec le débitmètre.
7.3.3 Tuyauterie de refoulement
Les numéros cités font référence à la fig. 2, page 116.
Relier le flexible de refoulement (pos. 15) au collecteur de refou-
lemente du surpresseur et au robinet d'arrêt (pos. 14).
Raccorder la tuyauterie du bâtiment jusqu'au robinet d'arrêt.
Pour le filetage, voir fig. 3, page 116.
7.3.4 Trop-plein
Diriger le trop-plein vers une purge via un entonnoir pour s'assu-
rer qu'il y ait un trou d'air entre le réservoir tampon et la tuyaute-
rie allant jusqu'aux égouts. Voir fig. 74.

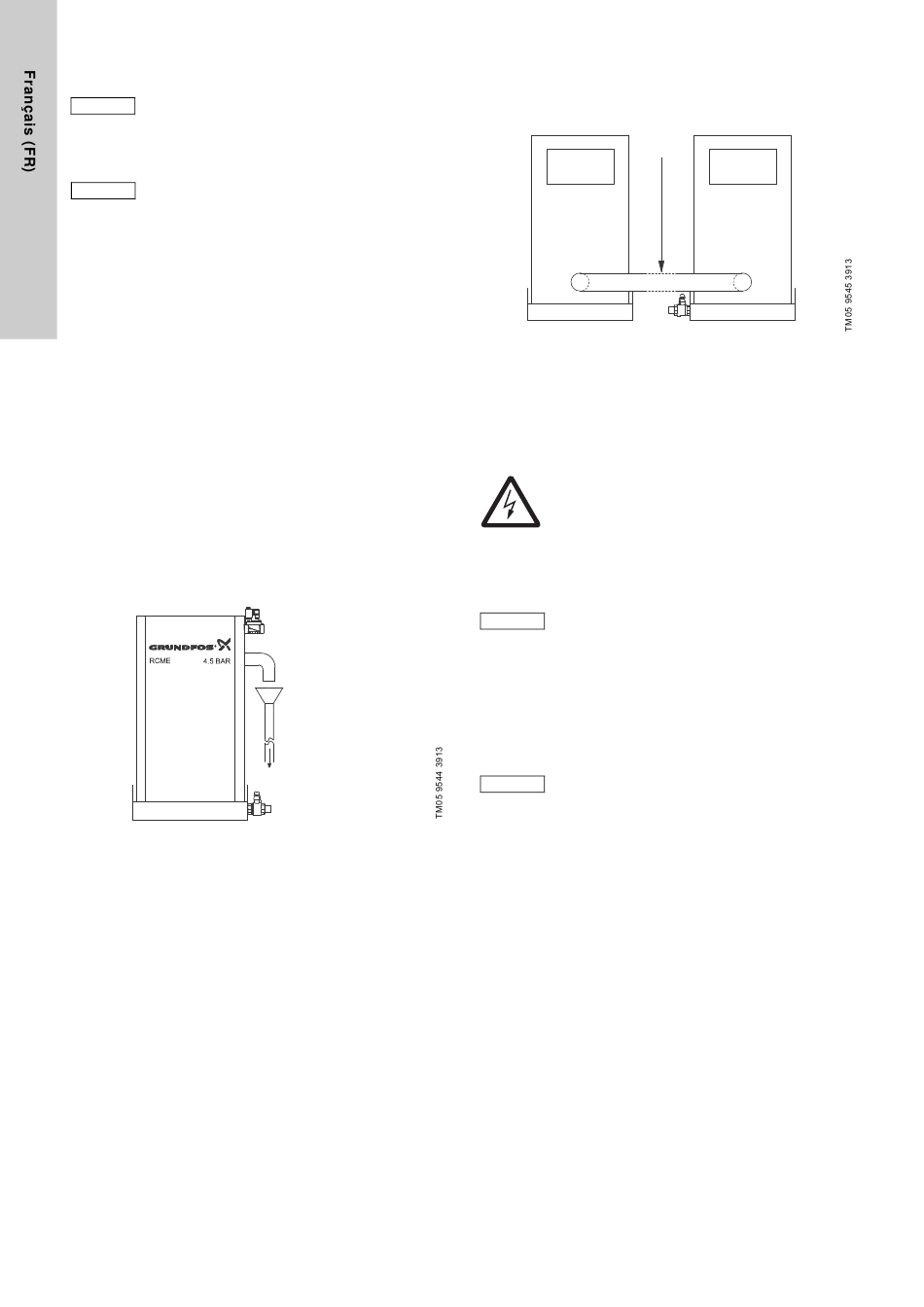

Exemple d'agencement d'un trop-plein
Fig. 3

7.4 Pompe d'alimentation additionnelle

Installer une pompe d'alimentation additionnelle de sorte qu'elle
achemine l'eau de pluie vers la même tuyauterie d'alimentation
que la pompe d'alimentation principale. Voir
74
7.5 Réservoir tampon additionnel
Installer un réservoir tampon additionnel en le raccordant au
réservoir tampon principal. Voir fig. 4.
Fig. 4
8. Installation électrique
Précautions
8.1 Connexion électrique
Les connexions suivantes doivent être effectuées avant la mise
en service du système.
8.1.1 Connexion de l'alimentation électrique
Précautions
Connecter l'alimentation électrique comme indiqué sur le schéma
de câblage fourni avec le coffret de commande.
8.1.2 Connexion du capteur de pression hydrostatique pour
Connecter le capteur de pression hydrostatique fourni comme
indiqué sur le schéma de câblage fourni avec le coffret de com-
Fig. 1, page 72.
mande.
Saisir la profondeur du réservoir et la limite de niveau bas désirée
pour le réservoir de récupération à l'affichage 4.1. Voir para-
graphe
8.1.3 Raccordement de la pompe d'alimentation
Raccorder la pompe d'alimentation comme indiqué sur le schéma
de câblage fourni avec le coffret de commande.
8.1.4 Connexion du débitmètre
Connecter le débitmètre comme indiqué sur le schéma de
câblage fourni avec le coffret de commande.
A
Tuyauterie de raccordement (A) installée entre le
réservoir tampon principal et le réservoir tampon
additionnel
Avertissement
Le branchement électrique doit être réalisé
conformément aux réglementations locales.
Avant toute intervention sur l'unité ou sur la
pompe d'alimentation, couper l'alimentation élec-
trique et s'assurer qu'elle ne puisse pas être
réenclenchée accidentellement.
Il est recommandé d'installer un disjoncteur.
S'assurer que l'unité RCME et la pompe d'alimen-
tation sont adaptées à l'alimentation électrique
disponible sur le site.
Toutes les connexions électriques doivent être
conformes à l'indice de protection IP54.
Vérifier que la section du câble d'alimentation uti-
lisé convient à l'intensité maxi (I
la plaque signalétique de l'unité RCME.
réservoir de récupération
15.1 Réglages réservoir (4.1).
) indiquée sur
max
