6. Identifikation

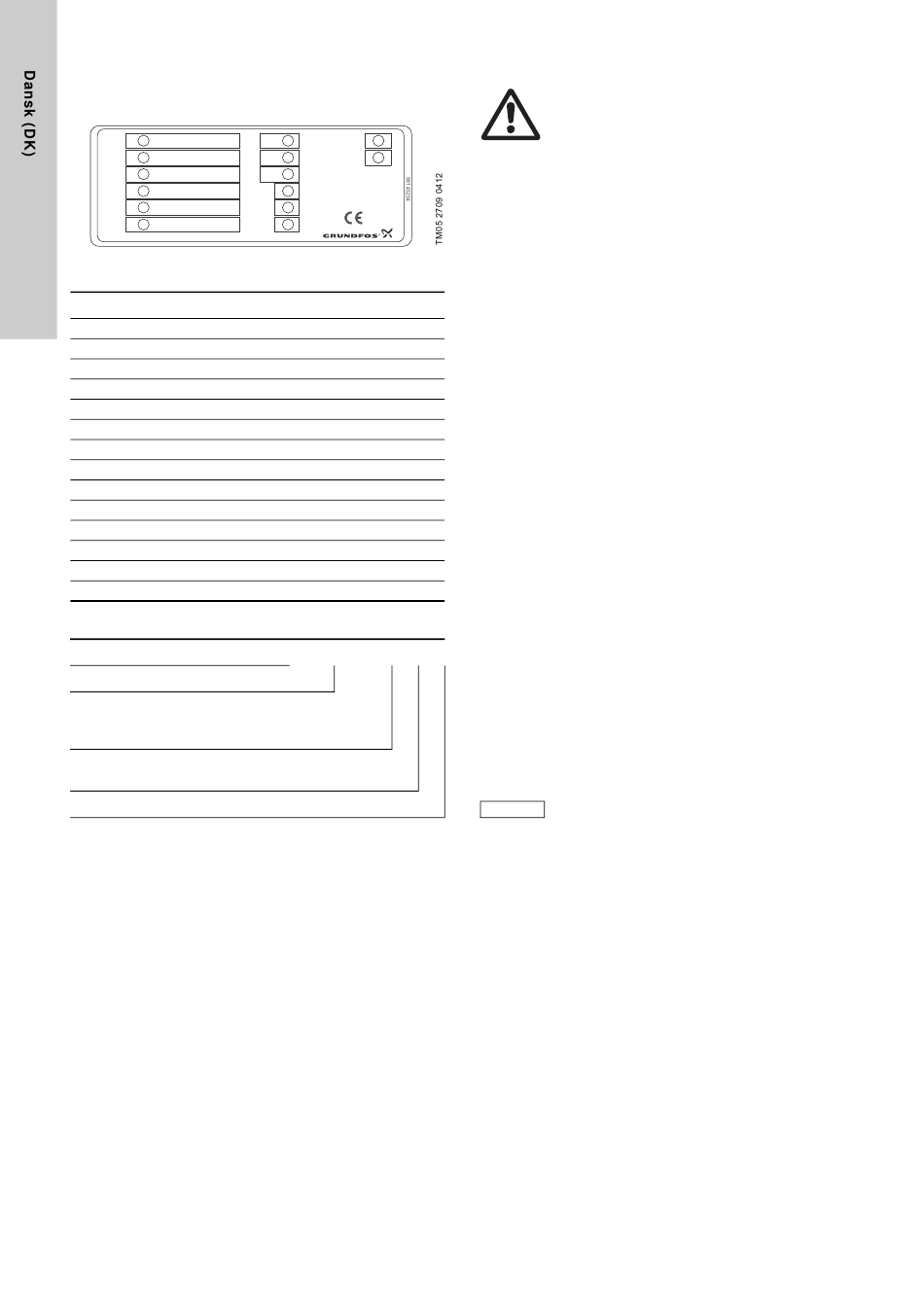

6.1 Typeskilt

Type
1
Model 2
U
V
3
I A
4
max
p
MPa/bar
5
max
6
Typeskilt
Fig. 2
Pos. Beskrivelse
1 Typebetegnelse
2 Model
3 Forsyningsspænding [V]
4 Maks. strøm [A]
5 Maks. tryk [MPa/bar]
6 Oprindelsesland
7 Frekvens [Hz]
8 Indgangseffekt [W]
9 Kapslingsklasse
10 Nominelt flow [m
11 Løftehøjde ved nominelt flow [m]
12 Maks. løftehøjde [m]
13 Maks. omgivelsestemperatur [°C]
14 Maks. medietemperatur [°C]
6.2 Typenøgle
Eksempel
Regnvand
Pumpetype
CME: Centrifugal, modulopbygget trykforøgerpumpe
med indbygget frekvensomformer
Nominelt flow
3
Nominelt flow [m /t]
Antal faser i strømforsyningen
28
f Hz TAmb max °C
7 13
P1 W Tliq, max
8 14 °C
Ip
9
3
Qnom m /h
10
m
Hnom
11
m
Hmax
12
3
/t]
R CME 05 03

7. Mekanisk installation

Advarsel
Følg lokale forskrifter og gængs praksis ved
installation og drift.
Kontrol før installation:
• Svarer produktet til bestillingen?
• Er de synlige dele intakte?

7.1 Placering

7.1.1 RCME-enhed
RCME-enheden skal opstilles på et tørt og frostfrit sted med god
ventilation hvor den ikke bliver udsat for ekstreme temperaturer.
For at reducere bakterievækst bør omgivelsestemperaturen være
lavere end +20 °C. Enheden kan placeres udendørs med en
afskærmning som er bestandig over for vejrlig, frost og gnaveran-
greb, og som er godt ventileret, specielt i varme perioder.
RCME-enheden må ikke installeres under tag.
Vibrationsniveauet som er forbundet med roterende udstyr, vil
give forstyrrelser, og hvis der opstår en utæthed, kan det resul-
tere i betydelige vandskader.
Hvis RCME-enheden er installeret i en kælder og bufferbeholde-
ren er installeret i et lavere niveau end opsamlingsbeholderen,
kan der opstå hævertvirkning fra opsamlingsbeholderen til buffer-
beholderen. For at forhindre dette, bør der installeres en antihæ-
vertventil, eller rørføringen skal udføres på en sådan måde at
hævertvirkning forhindres.
Installér et egnet afløb til og beskyttelse mod vandskade af
RCME-enheden ved udførelse af idriftsættelse og service.
Placér RCME-enheden så der er tilstrækkelig plads til at vedlige-
holde og servicere enheden.
Installér et egnet afløb og beskyttelse mod vandskade i umiddel-
bar nærhed af RCME-enheden.
7.1.2 Styreskab
Styreskabet er beregnet til montering på væg.
CU 372 må ikke udsættes for direkte sollys.
7.1.3 Fødepumpe SB 3-45
Installér fødepumpen i henhold til monterings- og driftsinstruktio-
nen der er leveret sammen med pumpen.
7.1.4 Hydrostatisk tryksensor til opsamlingsbeholder
Sensorkablet må ikke bøjes eller klemmes da det
kan medføre fejlbehæftede målinger.
Forsigtig
Maks. bøjningsradius: 120 mm.
Sørg for at der ikke trænger fugt ind i sensorka-
belkappen.
Placér den hydrostatiske tryksensor nederst i opsamlingsbehol-
deren.

7.2 Fundament

Opstil RCME-enheden på den medleverede fodplade.
Fodpladen skal anbringes på en jævn og fast overflade som kan
holde til vægten af enheden med fyldt bufferbeholder, fx et beton-
gulv eller -fundament. Se afsnit
19.7 RCME-enhedens vægt.
