9.1 Displayets opbygning

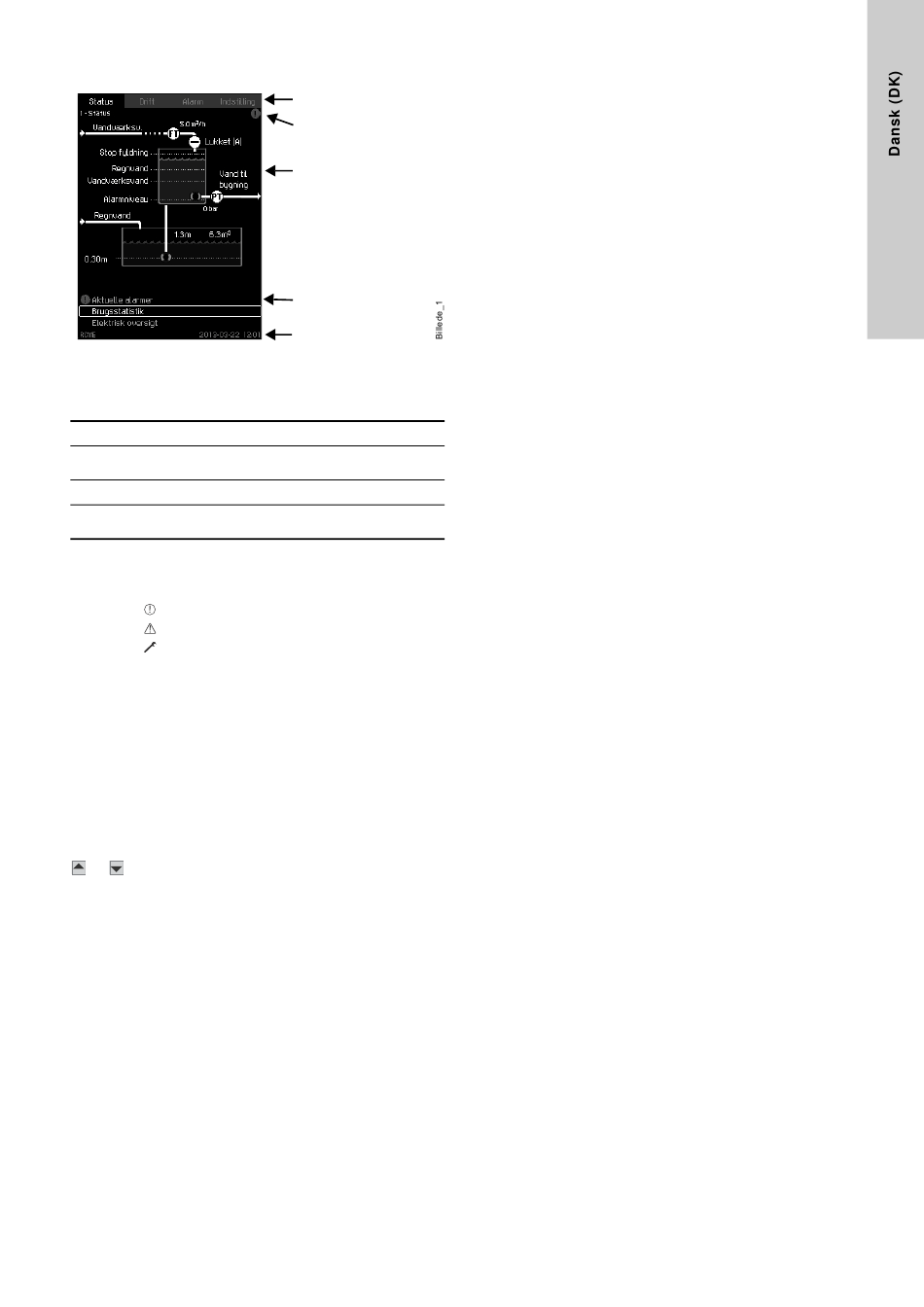

Displayets opbygning
Fig. 7
Menulinje
Displayet har fire hovedmenuer:
Visning af anlægsstatus
Status
Ændring af driftsparametre
Drift
(mulighed for adgangskode)
Alarmlog til brug ved fejlfinding
Alarm
Ændring af indstillinger for anlægget
Indstilling
(mulighed for adgangskode)
Øverste statuslinje
Øverste statuslinje viser følgende:
• nummer og navn på billedet (til venstre)
• symbolet i tilfælde af alarm (til højre)
• symbolet i tilfælde af advarsel (til højre)
• symbolet hvis servicesproget er valgt (til højre).
Nederste statuslinje
Nederste statuslinje viser følgende:
• systemets navn (venstre side)
• dato og klokkeslæt (højre side).
Grafisk illustration
Den grafiske illustration viser RCME-regnvandsanlægget, inkl.
fødepumpe og opsamlingsbeholder. Billedet viser også forskel-
lige indstillinger samt anlæggets status, et historisk billede eller
andre elementer.
Rullepanel
Hvis ikke alle elementer kan vises i et billede, vises symbolerne
til højre i rullepanelet. Brug [ ∧ ] eller [ ∨ ] til at gå op
og
eller ned i listen.
Menulinje
Øverste statuslinje
Grafisk illustration
Rullepanel
Nederste statuslinje
10. Idriftsætning
10.1 Kontrol før første idriftsætning
Kontrollér følgende før første idriftsætning af anlægget:
• Mekanisk installation er udført som beskrevet i afsnit
7. Mekanisk installation.
• Elektrisk installation er udført som beskrevet i afsnit
8. Elektrisk installation.
• Alle afspærringsventiler er åbne.
• Fortrykket i den indbyggede trykbeholder er indstillet til 70 %
af det ønskede starttryk.
Se afsnit
17.3 Indbygget trykbeholder
ger.
• Opsamlingsbeholderen er fyldt med tilstrækkeligt vand til at
SB-fødepumpen kan levere vand til bufferbeholderen.
10.2 Idriftsætning
Positionsnumre refererer til fig. 2, 116 side.
1. Tænd for strømforsyningen, og vent indtil det første billede
vises i displayet.
2. Indstil "Displaysprog", "Enheder", "Dato og tid" i billede 4.7.1
til 4.7.3.
Se afsnit
15.7.1 Displaysprog (4.7.1)
(4.7.3).
3. Foretag indstillinger for opsamlingsbeholder.
Se afsnit
15.1 Indstillinger for beholder
4. Kontrollér maks. tilladelig afgangstryk for trykforøgerpumpen
(p ) og justér om nødvendigt.
maks
Se afsnit
15.2 Indstillinger for trykforøgerpumpe
5. Afstil alle alarmer.
Se afsnit
14.1 Aktuelle alarmer
6. Vælg og definér de forhold der skal overvåges.
Se afsnit
15.3.1 Digitale indgange
7. Indstil fødepumpen til "Auto".
Se afsnit
13. Drift (2).
8. Indstil ventilen for vandværksvand til "Auto".
Se afsnit
13. Drift (2).
9. Kontrollér at fødepumpen stopper og at ventilen for vand-
værksvand lukker når bufferbeholderen er fyldt til stopniveau.
10. Spæd trykforøgerpumpen:
11. Luk afspærringsventilen på fodpladens afgang (post. 14).
12. Fjern RCME-enhedens frontplade (pos. 23).
13. Placér en beholder under afløbsventilen (pos. 26) som er
monteret på trykforøgerpumpens trykmanifold til at tage imod
afløbsvand.
14. Åbn afløbsventilen (pos 26).
15. Indstil trykforøgerpumpen til "On".
Se afsnit
13. Drift (2).
16. Luk afløbsventilen (pos. 26) når en jævn strøm af vand kom-
mer ud af afløbet.
17. Trykforøgerenheden er nu spædet.
18. Åbn afspæringsventilen (pos. 14) på fodpladens afgang.
19. Indstil trykforøgerpumpen til "Auto".
Se afsnit
13. Drift (2).
20. Aktivér udstyr der forbruger regnvand, for eksempel toiletter
eller haveslange, for at spæde anlægget og rørsystemet.
RCME-anlægget er nu klar til at levere regnvand til bygningen.
for yderligere oplysnin-
til
15.7.3 Dato og tid
(4.1).
(4.2).
(3.1).
(4.3.1).
