5. Produktbeskrivelse

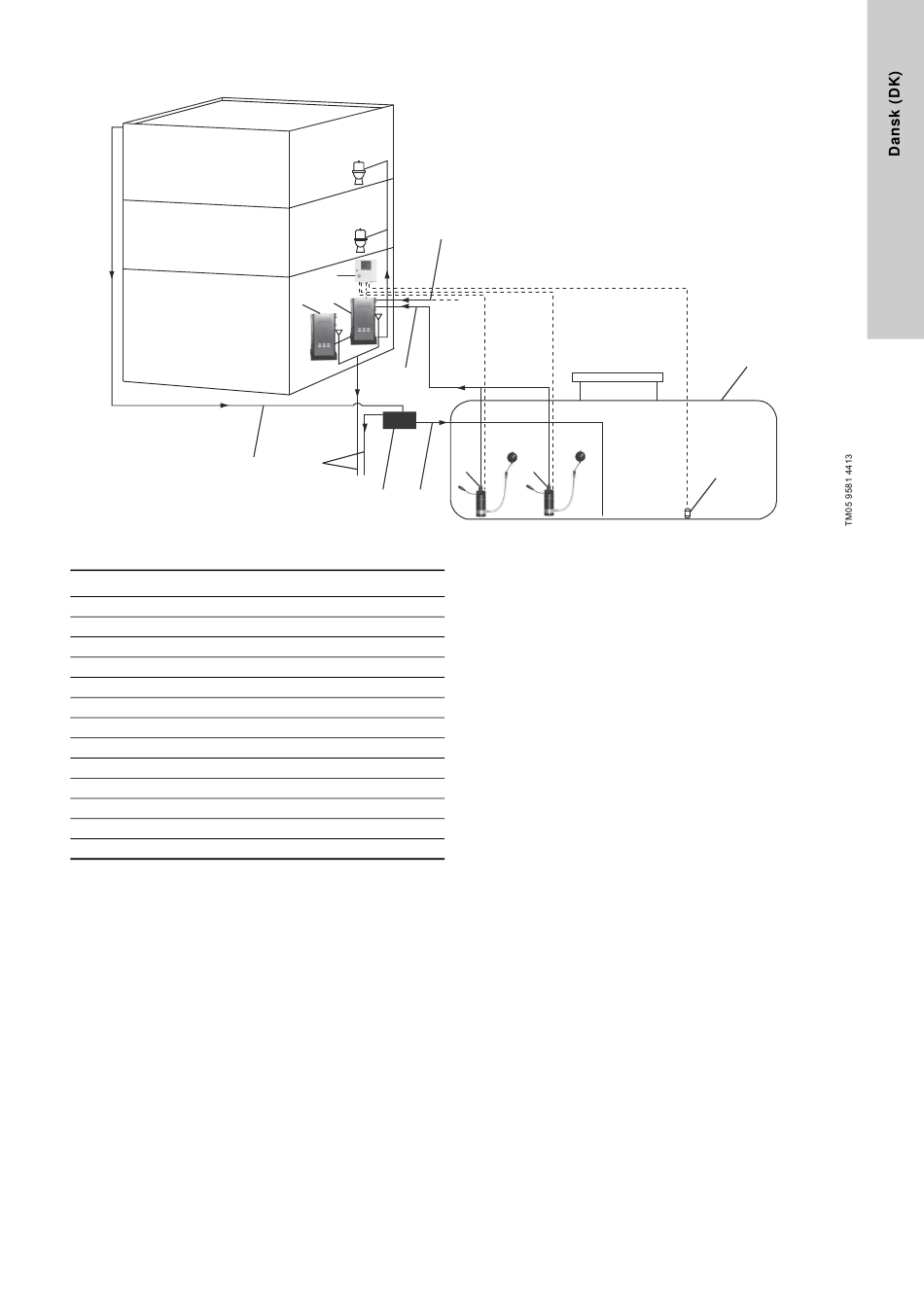

Installationseksempel
Fig. 1
Pos. Beskrivelse
1 Regnvandsforsyning til bufferbeholder(e)
2 Vandværksforsyning til bufferbeholder(e)
3 Styreskab med CU 372-styringsenhed
4 RCME-trykforøgerenhed
4a Ekstra bufferbeholder (ekstraudstyr)
5 Regnvands-forsyningsrør
6 Overløb til kloak
7 Regnvands-filterenhed
8 Regnvandsforsyning til opsamlingsbeholder
9 SB-fødepumpe med flydende indløbssi
9a Ekstra SB-fødepumpe (ekstraudstyr)
10 Hydrostatisk tryksensor
11 Regnvands-opsamlingsbeholder
Grundfos RCME-regnvandsanlægget består af en trykforøgeren-
hed og et styreskab med en Grundfos CU 372-styringsenhed.
Anlægget omfatter også en Grundfos SB-dykpumpe som funge-
rer som fødepumpe for RCME-trykforøgerenheden.
Installér fødepumpen i en regnvands-opsamlingsbeholder.
RCME-enheden har indbygget reserve af vandværksvand.
Denne funktion aktiveres automatisk hvis opsamlingsbeholderen
bliver tømt, fx i lange perioder uden regn.
RCME-anlægget betjenes og overvåges via det brugervenlige
betjeningspanel på CU 372-styringsenheden som overvåger og
styrer regnvandsanlægget.
RCME-anlægget kan kommunikere på mange forskellige måder,
fx med et CTS-anlæg.
3
4a 4
1
5 6
7 8
2
9a
9
5.1 Oversigt over anlægskomponenter
RCME-anlægget består af følgende hovedkomponenter:
Positionsnumrene henviser til fig. 2, side 116.
• trykforøgerenhed RCME 5-4
– trykforøgerpumpe CME 5-4 (pos. 19)
– kontraventil (pos. 9)
– bufferbeholder (pos. 22) med niveausensor (pos. 5)
– indbygget trykbeholder (pos. 21)
– ventil for vandværksvand (pos. 12)
– stålfodplade (pos. 18) med afgangstilslutning (pos. 14)
• styreskab med styringsenhed (pos. 24)
• fødepumpe SB 3-45 (dykpumpe) med flydende indløbssi
(pos. 20)
• hydrostatisk tryksensor til opsamlingsbeholder (pos. 8)
• flowsensor (pos. 7)
• afgangsslange (pos. 15).

5.1.1 Ekstraudstyr

Følgende ekstraudstyr er tilgængeligt for systemet:
• ekstra bufferbeholder
• ekstra fødepumpe SB 3-45.
