Proline Promag 50
PROFIBUS
Endress+Hauser
OFF ON
1 1
2 2
3 4
4 8
a
1 16
2 32
3 64
4
b
1
2
c
3
4
OFF ON
Gamme d'adressage de l'appareil : 0...126
Réglage usine : 126

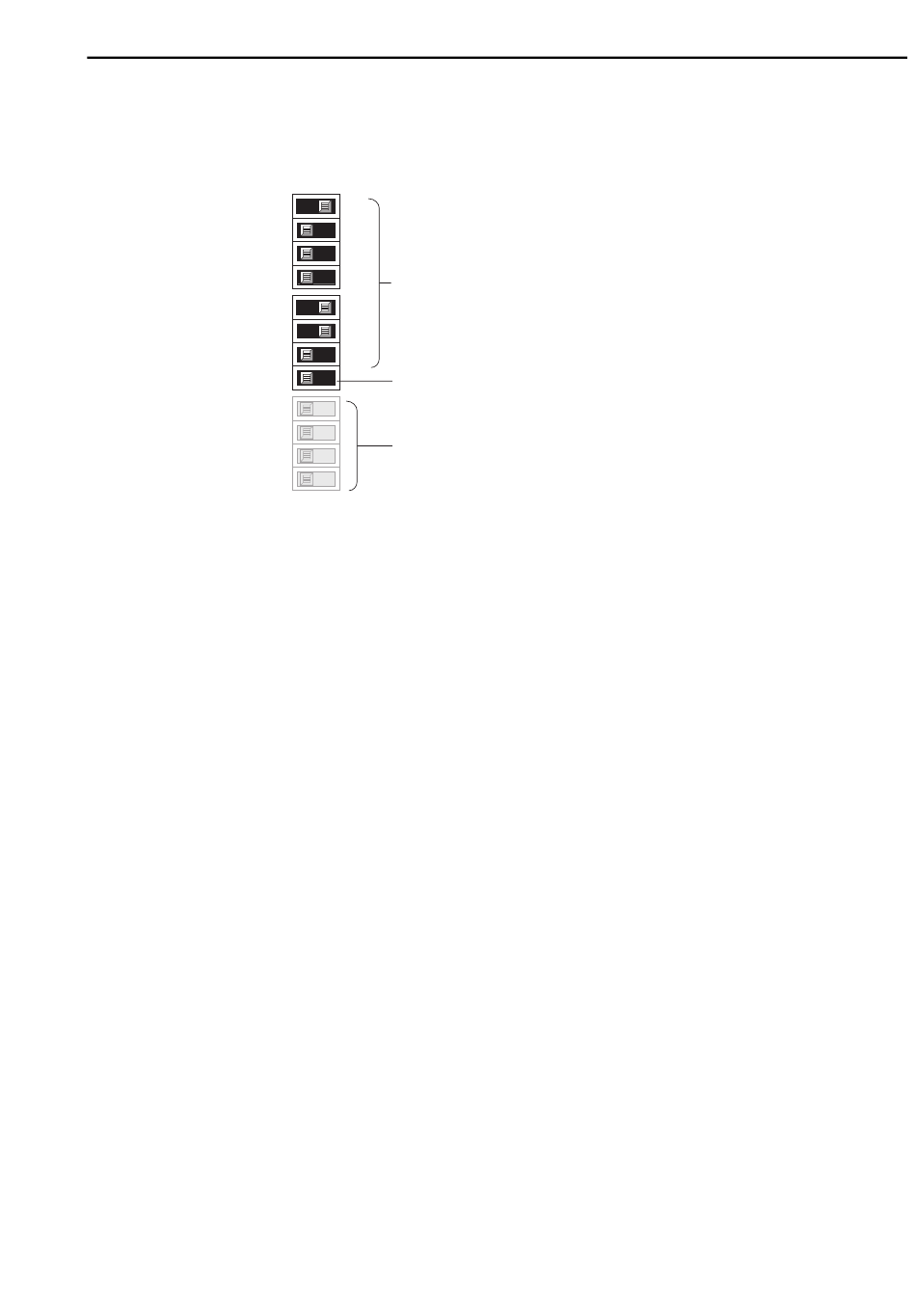

a. Micro-commutateur pour l'adresse d'appareil,
exemple représenté :
1+16+32 = adresse d'appareil 49
b. Micro-commutateur pour le mode adresse (Nature
et type d'adressage) :
– OFF (réglage usine) = adressage via configura-
tion locale/programme de configuration
– ON = adressage hardware via micro-commuta-
teur
c. Micro-commutateur non occupé.
A0007552
Réglages de hardware
