Instalacija svjetla u komori (samo za prethodno pripremljene strojeve)

1.2.3
Unutrašnju lampu komore (u isporučenom kompletu) instalirati na položaju koji će garantirati najbolju unutrašnju vidljivost. Alat za
uporabu pri instaliranju je: odvijač, škare, bušilica.

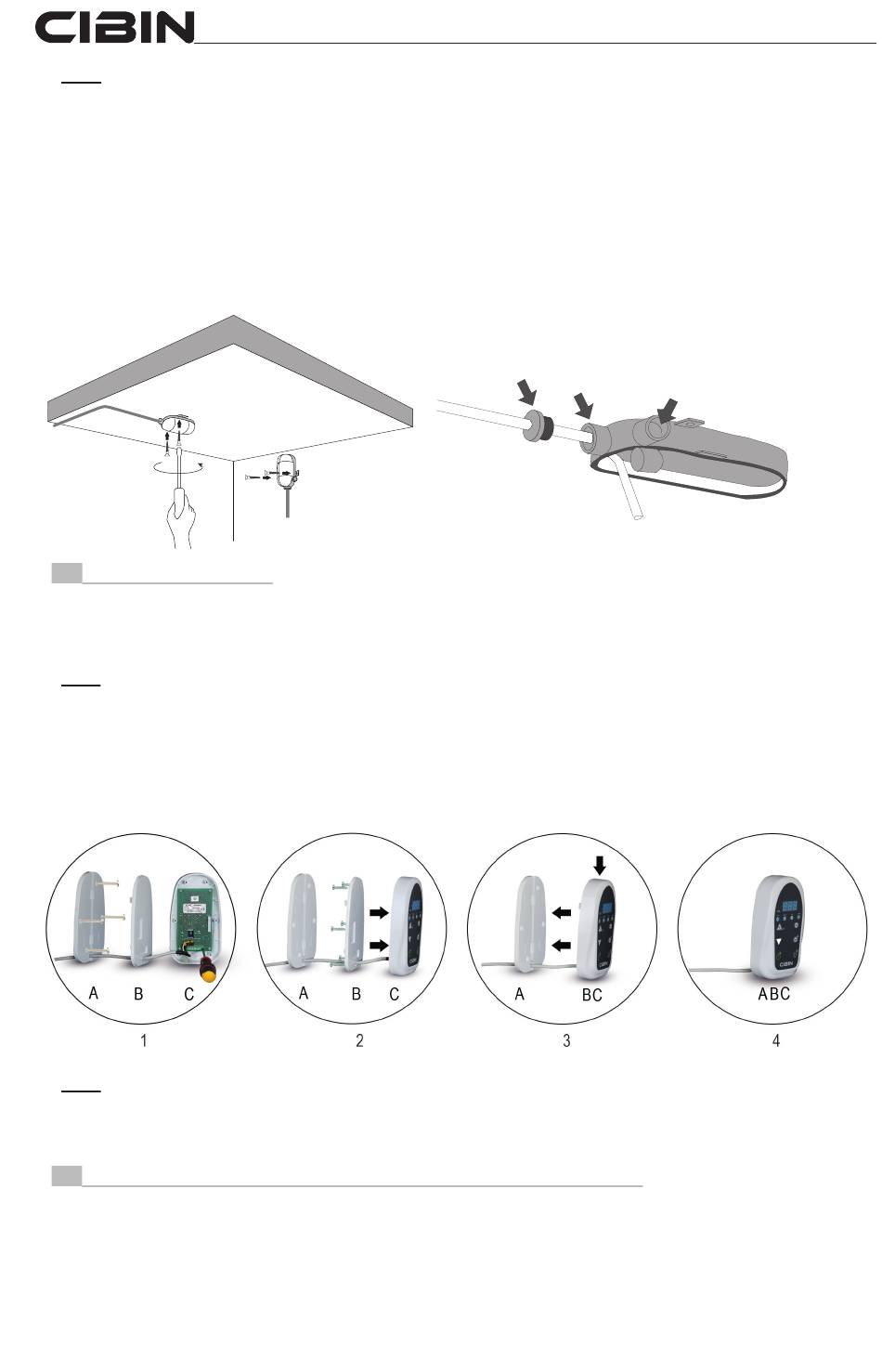

A) Pričvrstiti plafonjeru na strop ili na zid komore samobušećim vijcima iz kompleta (1) (sl. 1.2.3.a). U slučaju da se plafonjera instalira
na zid, kabelske provodnice postaviti okrenute prema dolje kao na slici.
B) Skinuti staklo i zaštitnu mrežu sa plafonjere odvrtanjem steznog vijka. Izbušiti provrt za prolaz kabela u čep (3).
C) Probiti membranu, pogodniju za instalaciju, u provodnici (4). Umetnuti kabel na izlazu iz stroja (gdje je predviđeno), označen
etiketom "LC", kroz čep (3) i provodnicu (4). Izvući višak kabela (sl. 1.2.3.b).
D) Odrezati kabel na mjeru, isukati vodiče te ih spojiti na odgovarajuće stezaljke koje se nalaze u nosaču svjetiljke. Zavrnuti čep (3) na
kabelsku provodnicu a svjetiljku (iz kompleta) na nosač svjetiljke. Postaviti staklo i zaštitnu mrežu na plafonjeru.
Fig. 1.2.3.a
1
1.3 Električno spajanje
UPOZORENJE! Prikladno je da električnim priključkom uređaja rukuje isključivo kvalificirani tehničar koji je odgovoran za pripremu
mjesta ugradnje i koji će prije spajanja na glavno napajanje također uzeti u obzir zahtjeve navedene pod naslovom "Opći sigurnosni
standardi".
Za sva spajanja pogledajte shemu spajanja koja je pričvršćena na uređaj.
Montaža i demontaža daljinske tipkovnice
1.3.1
-Pričvrstiti nosač daljinske tipkovnice vijkom na zid komore (Sl. 1).
-Spojiti kabel na pripadajuće stezaljke (Sl. 1).
-Zatvoriti poklopac daljinske tipkovnice vijcima iz kompleta (Sl. 2).
-Montirati daljinsku tipkovnicu na nosač (Sl. 3).
Povezanost prekidač vrata (samo za prethodno pripremljene strojeve)
1.3.2
Ako je potrebno, spojite prekidač vrata, kao na slici u električne dijagrama. Neki strojevi imaju kabel mosta na vratima prekidač, uklonite
most ako instalirate prekidač.
Koristite samo oklopljene kabele za spajanje na vratima prekidač (vidi spojnu shemu).

1.4 Spajanje vode (samo za prethodno pripremljene strojeve)

Pri spajanju vode treba poštivati smjer ulaza (plava boja) i izlaza (crvena boja) vode.
Spojiti se na pripadne rukavce postavljene na jedinici.
Imajte na umu da promjer spojnih cijevi NE smije nikada biti manji od onih koji su na opremi.
Najmanji radni pritisak, za dobru cirkulaciju vode, NE smije nikada biti ispod 1 bar ni iznad 5 bar.
66
Priručnik
Fig. 1.2.3.b
