JVC KD-AVX77 Manuel D'installation

KD-AVX77
Installation/Connection Manual
Manual de instalación/conexión
LVT1937-002A
Manuel d'installation/raccordement
[J]
ENGLISH
This unit is designed to operate on 12 V DC, NEGATIVE ground
electrical systems. If your vehicle does not have this system, a
voltage inverter is required, which can be purchased at JVC car audio
dealers.
WARNINGS
• DO NOT install any unit or wire any cable in a location where;
– it may obstruct the steering wheel and gearshift lever operations,
as this may result in a traffic accident.
– it may obstruct the operation of safety devices such as air bags, as
this may result in a fatal accident.
– it may obstruct visibility.
• DO NOT operate any unit while manipulating the steering wheel, as
this may result in a traffic accident.
• The driver must not watch the monitor while driving. It may lead to
carelessness and cause an accident.
• The driver must not put on the headphones while driving. It is
dangerous to shut off the outside sounds while driving.
• If you need to operate the unit while driving, be sure to look around
carefully.
• If the parking brake is not engaged, "Parking Brake" appears on the
monitor, and no playback picture will be shown.
– This warning appears only when the parking brake lead is
connected to the parking brake system built in the car.
Notes on electrical connections:
• Replace the fuse with one of the specified rating. If the fuse blows
frequently, consult your JVC car audio dealer.
• It is recommended to connect speakers with a maximum power
of more than 50 W (both at the rear and at the front, with an
impedance of 4 Ω to 8 Ω).
If the maximum power is less than 50 W, change <Amplifier
Gain> setting to prevent the speakers from being damaged (see
page 24 of the INSTRUCTIONS).
• To prevent short circuits, cover the terminals of the UNUSED leads
with insulating tape.
• The heat sink becomes very hot after use. Be careful not to touch it
when removing this unit.
• The heat sink becomes very hot. Do not place any cable where it
may touch the heat sink.
Heat sink
Sumidero térmico
Dissipateur de chaleur
Required space for installation
Espacio requerido para la instalación
Espace nécessaire pour l'installation
Dashboard
Tablero de instrumentos
Tableau de bord
Monitor panel
Panel del monitor
Panneau du moniteur
5 mm (1/4")
Trim plate is detached on this illustration for explanation.
Para fines explicativos, se ha retirado la placa de guarnición en esta
ilustración.
La plaque de garniture est montrée détachée sur cette illustration
pour les besoins de l'explication.
ESPAÑOL
Esta unidad está diseñada para funcionar con 12 V de CC, con
sistemas eléctricos de masa NEGATIVA. Si su vehículo no posee
este sistema, será necesario un inversor de tensión, que puede ser
adquirido en los concesionarios de JVC de equipos de audio para
automóviles.
ADVERTENCIAS
• NO instale ningún receptor o tienda ningún cable en una ubicación
donde;
– Donde pueda obstruir la maniobra del volante de dirección y del
cambio de engranajes, con el consiguiente riesgo de accidentes
de tráfico.
– Donde pueda obstruir el funcionamiento de dispositivos de
seguridad tales como bolsas de aire, pues podría resultar en un
accidente fatal.
– Donde pueda obstruir la visibilidad.
• NO OPERE la unidad mientras está maniobrando el volante de
dirección, pues podría producirse un accidente de tráfico.
• El conductor no debe mirar el monitor mientras conduce. Podría
producirse un descuido, y causar un accidente.
• El conductor no deberá ponerse los auriculares mientras conduce.
Es muy peligroso no escuchar los ruidos exteriores durante la
conducción.
• Si es necesario operar la unidad mientras maneja, asegúrese de
mirar atentamente en todas las direcciones.
• Si el freno de mano no está en uso, aparecerá "Parking Brake (Freno
de Mano)" en la pantalla y no se mostrará ninguna secuencia de
imagen.
– Esta advertencia aparece únicamente cuando el cable del freno de
estacionamiento se encuentra conectado al sistema del freno de
estacionamiento incorporado al automóvil.
Notas sobre las conexiones eléctricas:
• Reemplace el fusible por uno con la corriente especificada. Si el
fusible se quemase frecuentemente consulte con su concesionario
de JVC de equipos de audio para automóviles.
• Se recomienda conectar los altavoces con una potencia máxima de
más de 50 W (tanto atrás como adelante, con una impedancia de
4 Ω a 8 Ω).
Si la potencia máxima es de menos de 50 W, cambie <Amplifier
Gain> para evitar daños en los altavoces (consulte la página 24 del
MANUAL DE INSTRUCCIONES).
• Para evitar cortocircuitos, cubra los cables NO UTILIZADOS con cinta
aislante.
• El sumidero térmico estará muy caliente después del uso. Asegúrese
de no tocarlo al desmontar esta unidad.
• El sumidero térmico alcanza temperaturas muy elevadas. No deje
ningún cable donde pueda entrar en contacto con el sumidero
térmico.

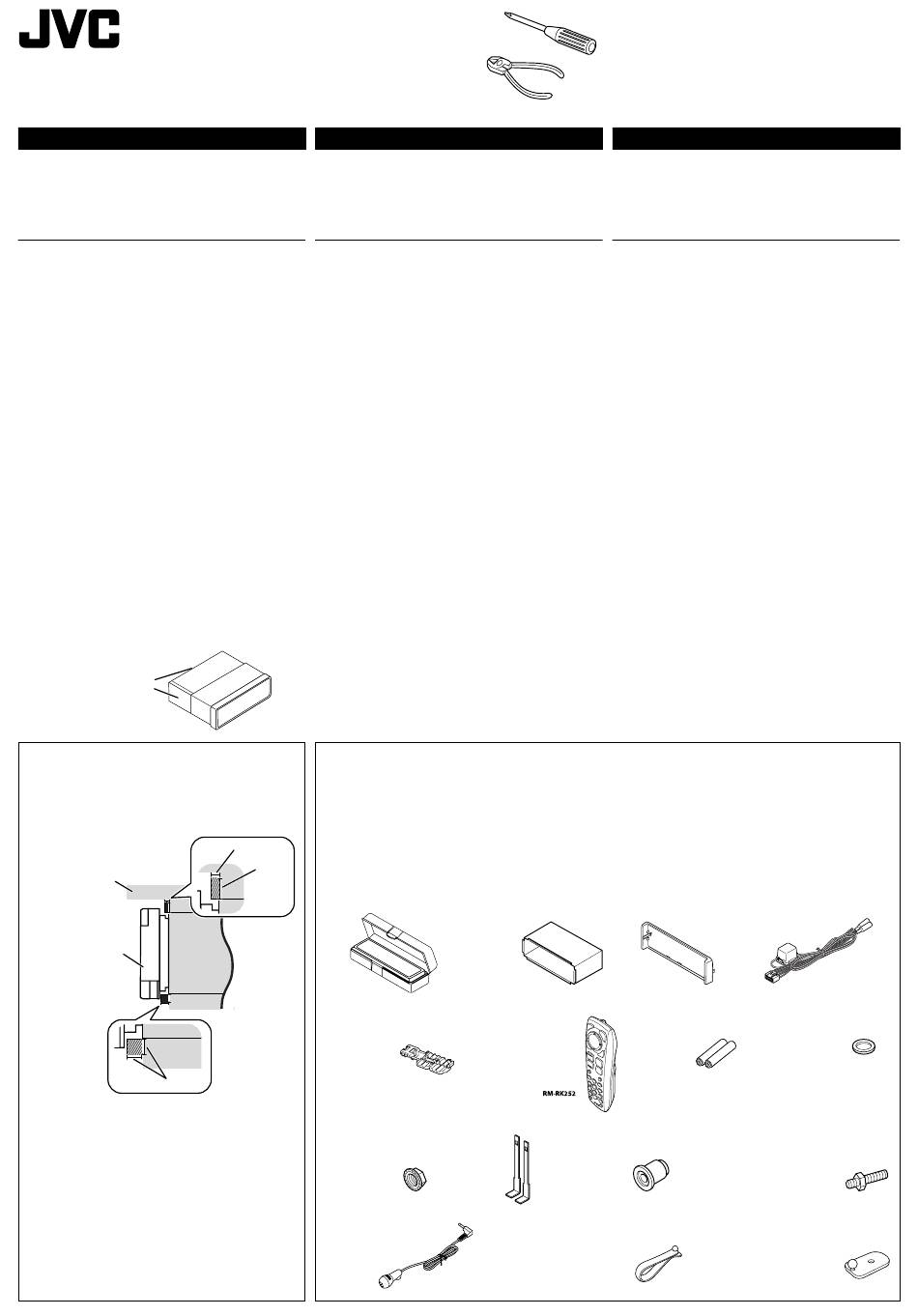

Parts list for installation and connection
Lista de piezas para instalación y conexión
Liste des pièces pour l'installation et raccordement
The following parts are provided for this unit. After checking them, please set them correctly.
Con esta unidad se suministran las siguientes piezas. Después de inspeccionarlas, colóquelas correctamente.
Les pièces suivantes sont fournies avec cet appareil. Après vérification, veuillez les placer correctement.
3 mm (1/8")
6 mm (1/4")
A / B
Hard case/Monitor panel
Estuche duro/Panel del monitor
Etui de transport/Panneau du moniteur
F
Crimp connector
Conector de sujeción
Raccord à sertir
J
Lock nut (M5)
Tuerca de seguridad (M5)
Ecrou d'arrêt (M5)
N
Microphone
Micrófono
Microphone
FRANÇAIS
Cet appareil est conçu pour fonctionner sur des sources de courant
continu de 12 V à masse NEGATIVE. Si votre véhicule n'offre pas ce
type d'alimentation, il vous faut un convertisseur de tension, que vous
pouvez acheter chez un revendeur d'autoradios JVC.
AVERTISSEMENTS
• N'INSTALLEZ aucun appareil ni aucun câble dans un endroit où:
– où il peut gêner l'accès au volant ou au levier de vitesse car cela
peut entraîner un accident de la circulation.
– où il peut gêner la manipulation de dispositifs de sécurité tels que
les airbags car cela peut entraîner un accident fatal.
– où il peut gêner la visibilité.
• NE COMMANDEZ pas l'appareil lors de la manipulation du volant
car cela peut entraîner un accident de la circulation.
• Le conducteur ne doit pas regarder le moniteur lorsqu'il conduit. Cela
peut lui faire perdre sa concentration et causer un accident.
• Le conducteur ne doit pas utiliser un casque d'écoute quand il est au
volant. Il est en effet dangereux de bloquer les sons de la circulation
routière pendant la conduite d'un véhicule.
• Si vous devez commander l'appareil pendant que vous conduisez,
assurez-vous de bien regarder autour de vous.
• Si le frein à main n'est pas engagé, "Parking Brake (Frein à Main)"
s'affiche sur le moniteur et aucune image de lecture n'apparaît.
– Cet avertissement apparaît uniquement quand le fil du frein de
stationnement est connecté au système de frein de stationnement
intégré à la voiture.
Remarques sur les connexions électriques:
• Remplacer le fusible par un de la valeur précisée. Si le fusible saute
souvent, consulter votre revendeur d'autoradios JVC.
• Il est recommandé de connecter des enceintes avec une puissance de
plus de 50 W (les enceintes arrière et les enceintes avant, avec une
impédance comprise entre 4 Ω et 8 Ω).
Si la puissance maximum est inférieure à 50 W, changez <Amplifier
Gain> pour éviter d'endommager vos enceintes (voir page 24 du
MANUEL D'INSTRUCTIONS).
• Pour éviter les court-circuits, couvrir les bornes des fils qui ne sont
PAS UTILISÉS avec de la bande isolante.
• Le dissipateur de chaleur devient très chaud après usage. Faire
attention de ne pas le toucher en retirant cet appareil.
• Le dissipateur de chaleur devient très chaud. Ne placez aucun câble
en contact avec le dissipateur de chaleur.
C D
Sleeve Trim plate
Cubierta Placa de guarnición
Manchon Plaque d'assemblage
G
Remote controller
Control remoto
Télécommande
K L
Handles Rubber cushion
Manijas Cojín de goma
Poignées Amortisseur en
caoutchouc
O
Microphone clip
Presilla para micrófono
Attache de microphone
1
0309MNMMDWJEIN
EN, SP, FR
© 2009 Victor Company of Japan, Limited
E
Power cord
Cordón de alimentación
Cordon d'alimentation
H I
Batteries Washer (ø5)
Pilas Arandela (ø5)
Piles Rondelle (ø5)
M
Mounting bolt—M5 x 20 mm
(M5 x 13/16")
Perno de montaje—M5 x 20 mm
(M5 x 13/16 pulgada)
Boulon de montage—M5 x 20 mm
(M5 x 13/16 pouces)
P
Microphone holder
Soporte del micrófono
Support de microphone
