Montage de l'adaptateur en Y
L'adaptateur en Y (numéro d'article 6GT2090-4VE00) permet de réaliser une migration lente
d'une application MOBY I vers RF300. L'adaptateur en Y se monte à proximité d'un SLG
MOBY I. Il transmet les signaux d'un module de communication aussi bien vers le SLG
MOBY I que vers le plot de lecture/écriture RF300 à installer. Les commandes de
transpondeur sont exécutées soit par un transpondeur MOBY, soit par un transpondeur
RF300. Il faut pour ce faire apporter une modification à l'application MOBY I.
①
②
③
④

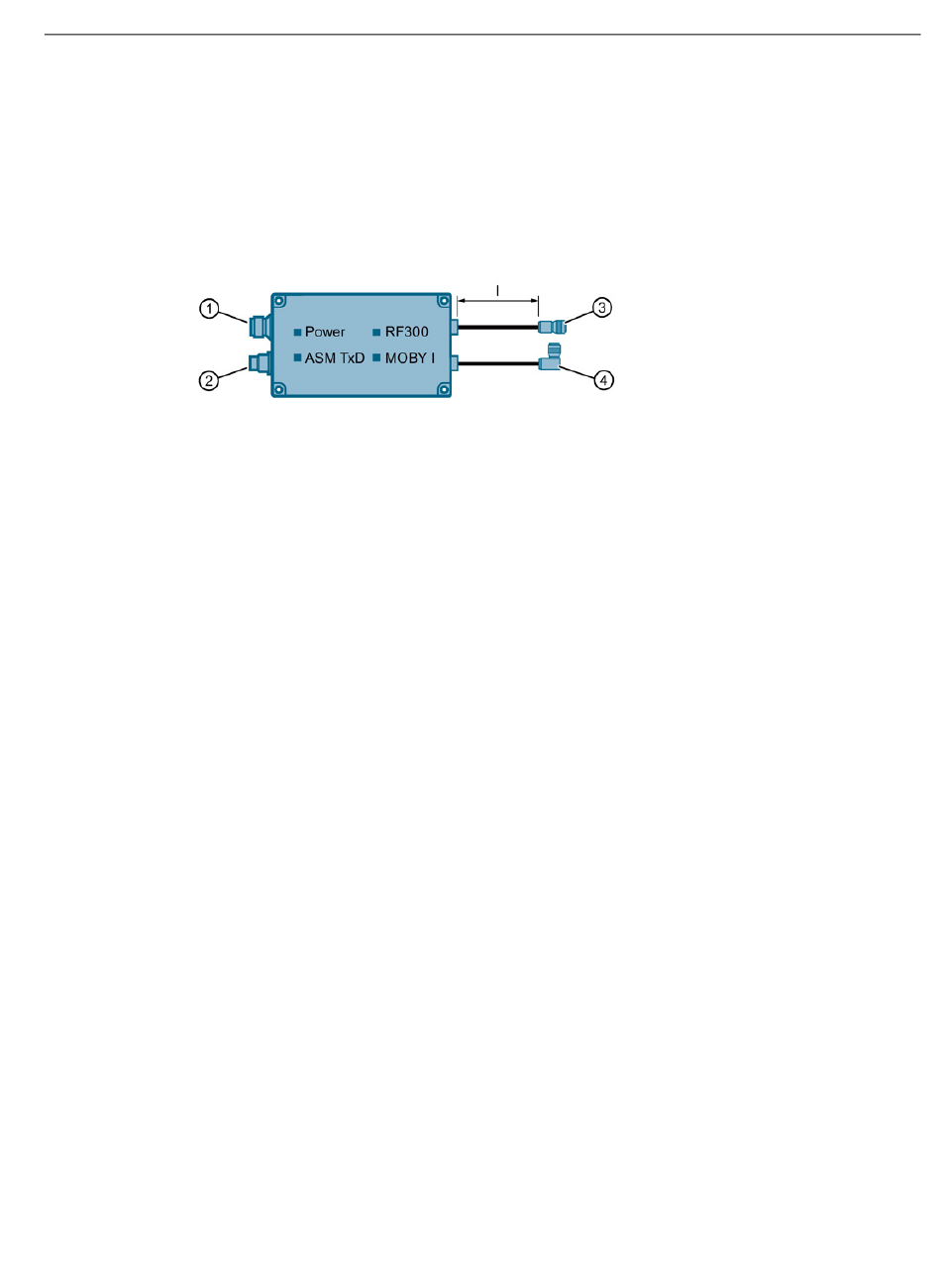

Figure A-10

Jeu de commandes

Le jeu de commande complet des SLG MOBY I est pris en charge par les plots de
lecture/écriture RF300. Vous trouverez une liste ainsi que la description des commandes
dans les manuels "FB 45" et "FC 56". Les manuels se trouvent dans les archives du DVD
"Ident Systems Software & Documentation" (6GT2080-2AA20).
SIMATIC RF300
Manuel système, 10/2016, C79000-G8977-C345-06
Power Tension d'alimentation en option DC 24 V ;
connecteur M12, à 4 points
ASM Raccordement du module de communication ;
TxD connecteur mâle SLG, à 6 points selon EN 175201-804
RF300 Raccordement du plot de lecture/écriture RF300 ;
connecteur femelle M12 à 8 points ; longueur de câble : 0,5 m ; rallonge de 2 m max.
admissible
MOBY l Raccordement du plot de lecture/écriture MOBY I ;
connecteur femelle SLG (coudé), à 6 points selon EN 175201-804 ; longueur de câble
: 0,5 m
Schéma de raccordement de l'adaptateur en Y MOBY pour MOBY I
