Transpondeur ISO
8.15 MDS D421

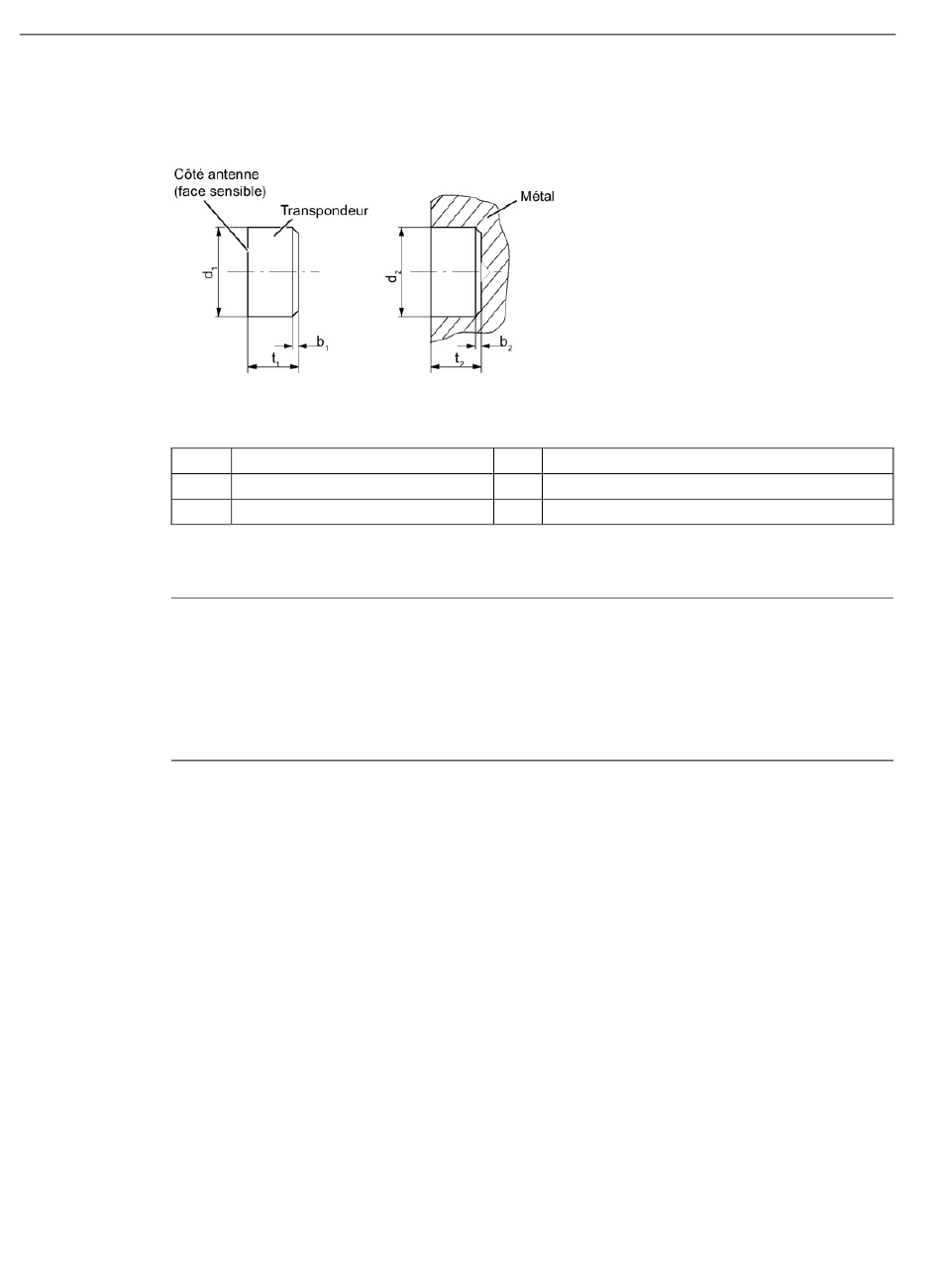

Montage du MDS noyé dans le métal pour les outils
Figure 8-36
b
1
d
1
t
1
Toutes les dimensions en mm
Remarque
Instruction de montage
La MDS ne doit pas saillir hors de son réceptacle, elle doit être parfaitement ajustée au
contour extérieur.
Il convient de respecter les règles de montage du MDS et les conditions d'utilisation (p.ex.
vitesse périphérique, température et utilisation de liquides de coupe).
Remarques de montage pour l'encollage
● Percer une ouverture
● Les surfaces à encoller doivent être sèches et propres, sans trace de poussière, d'huile,
de solvant ou autre
● Encoller en respectant les indications du fabricant
● Poser le transpondeur manuellement ; côté antenne vers l'extérieur (voir figure ci-dessus)
● Retirer les restes de colle
● Durcir selon les indications du fabricant
● Montage du transpondeur noyé dans le métal pour les outils
330
Montage du MDS D421/D521/E623 noyé dans le métal pour les outils
0,5 x 45°
10 (-0,04 ... -0,13)
4,5 (-0 ... -0,1)
b
0,3 x 45° ou R 0,3
2
d
10 (+0,09 ... 0)
2
t
4,6 (+0,2 ... 0)
2
Manuel système, 10/2016, C79000-G8977-C345-06
SIMATIC RF300
