Planification du système RF300
4.5 Directives concernant la compatibilité électromagnétique (CEM)

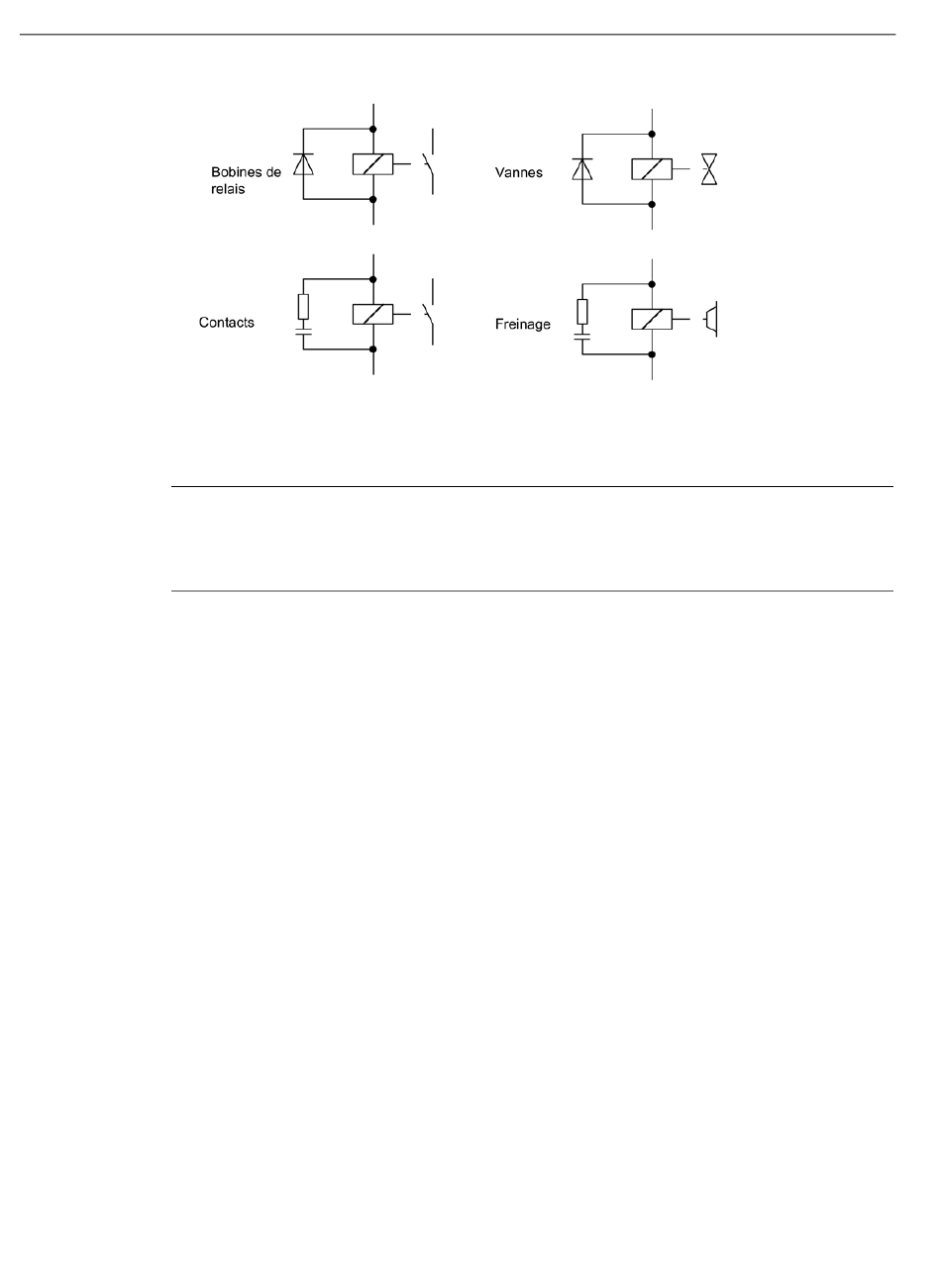

Figure 4-16
Remarque
Toutes les bobines dans l'armoire doivent être antiparasitées. On oublie souvent les vannes
et les freins de moteurs. Les lampes fluorescentes dans l'armoire de commande doivent
faire l'objet d'un contrôle particulier.
4.5.7 Equipotentialité
Des différences de potentiel peuvent apparaître entre les parties de l'installation du fait de la
différence de structure des parties de l'installation et des différents niveaux de tension. Si les
parties de l'installation sont reliées par des câbles de signaux, ceux-ci sont parcourus par
des courants de compensation. Ces courants de compensation peuvent altérer les signaux.
Une équipotentialité correcte est donc indispensable :
● La ligne d'équipotentialité doit présenter une section suffisamment importante (au moins
10 mm
● La distance entre le câble de signaux et la ligne d'équipotentialité correspondante doit
être aussi faible que possible (effet d'antenne).
● Il faut utiliser un câble à âmes souples (meilleure conductivité HF).
● Lors du raccordement des lignes d'équipotentialité à la barre d'équipotentialité centrale
(PAS), regrouper ensemble les composants de puissance et les autres composants.
● Les lignes d'équipotentialité des différents modules doivent être tirées directement
jusqu'à la barre d'équipotentialité.
112
Antiparasitage d'inductances
).
2
Manuel système, 10/2016, C79000-G8977-C345-06
SIMATIC RF300
