Transpondeur ISO
8.7 MDS D139
Montage noyé
Le montage du MDS D139/D339 dans du métal est possible. Ceci conduit, pour les grandes
antennes (ANT D5 p. ex.), à une réduction de la portée.
h
a
Figure 8-15
Remarque
Distances inférieures
Des distances (a et h) inférieures entraînent une réduction des caractéristiques de champ.
Le montage du MDS avec des vis métalliques (M5) est possible. Les pertes de portée sont
pratiquement imperceptibles. Pour des applications critiques, il est recommandé de procéder
à un test.
290
≥ 30 mm
≥ 100 mm

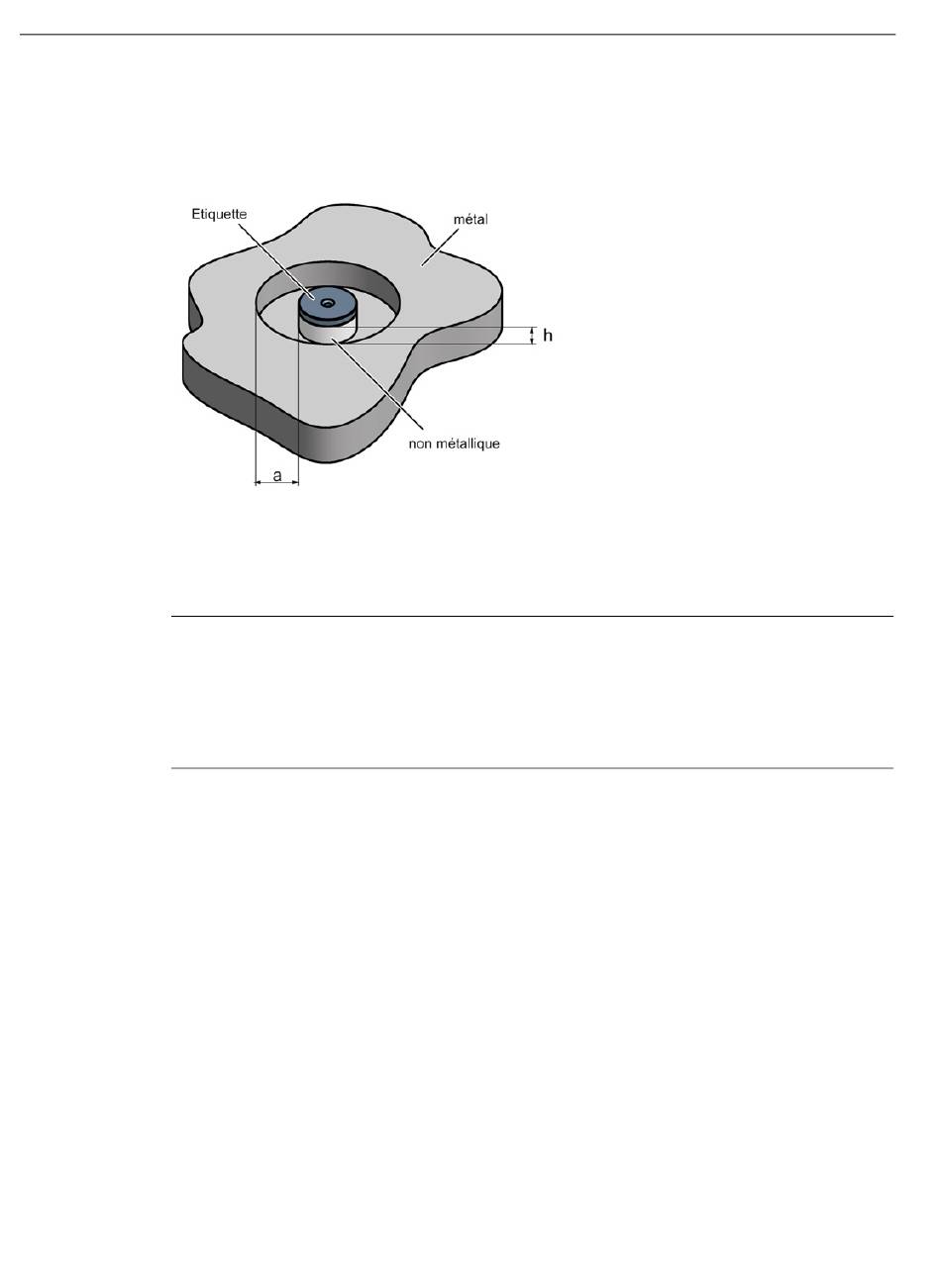

Montage noyé du MDS D139/D339 dans du métal avec une entretoise
Manuel système, 10/2016, C79000-G8977-C345-06
SIMATIC RF300
