9.3 ASM 475
9.3.3 Eléments de signalisation
Eléments de commande et de signalisation

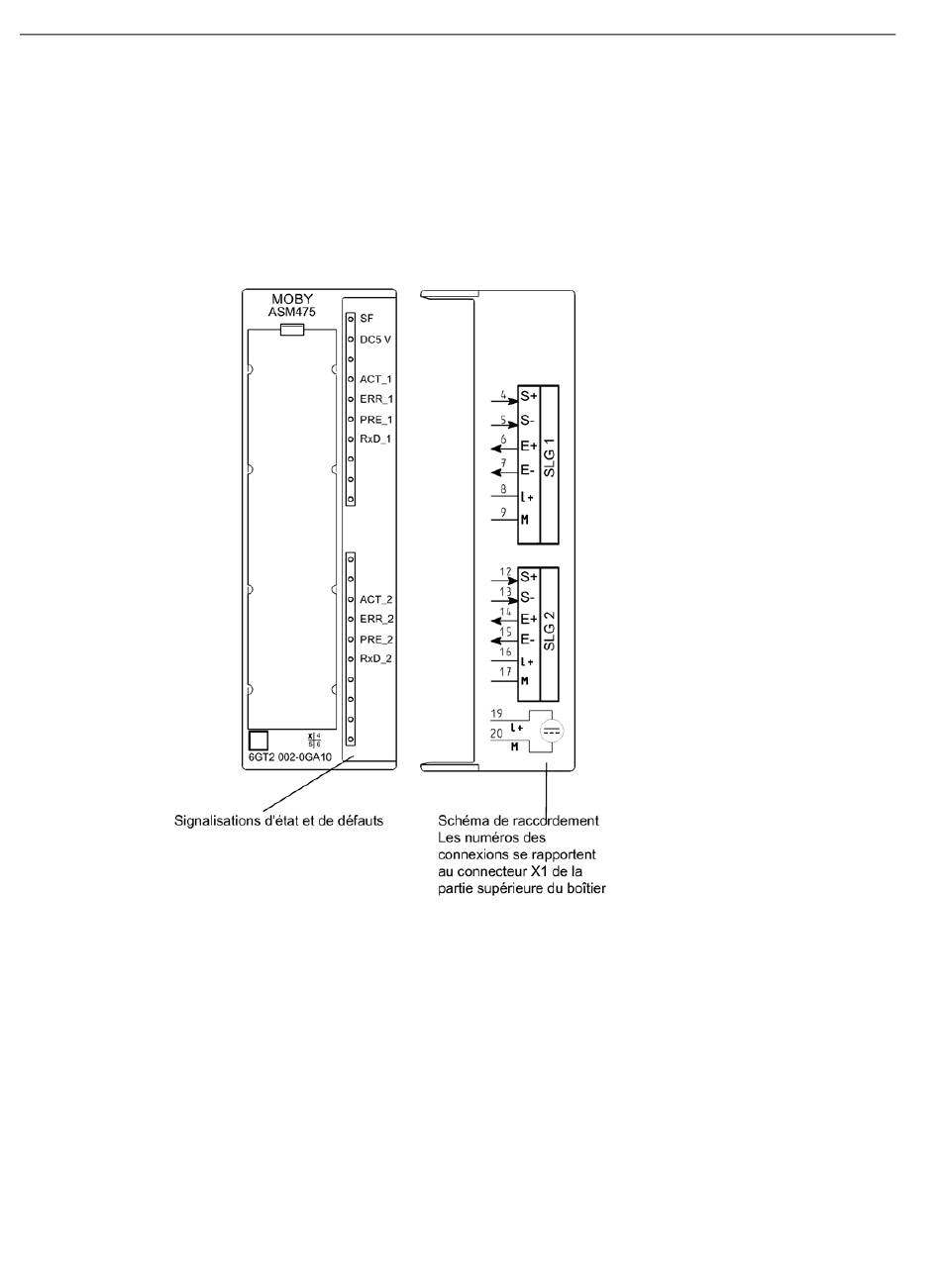

La figure suivante présente la façade de l'ASM 475 et la face intérieure de la porte avant
avec le schéma de raccordement correspondant. Les SLG doivent être raccordés à l'ASM
comme indiqué sur le schéma.
Figure 9-3
396
Façade et face intérieure de la porte avant de l'ASM 475
