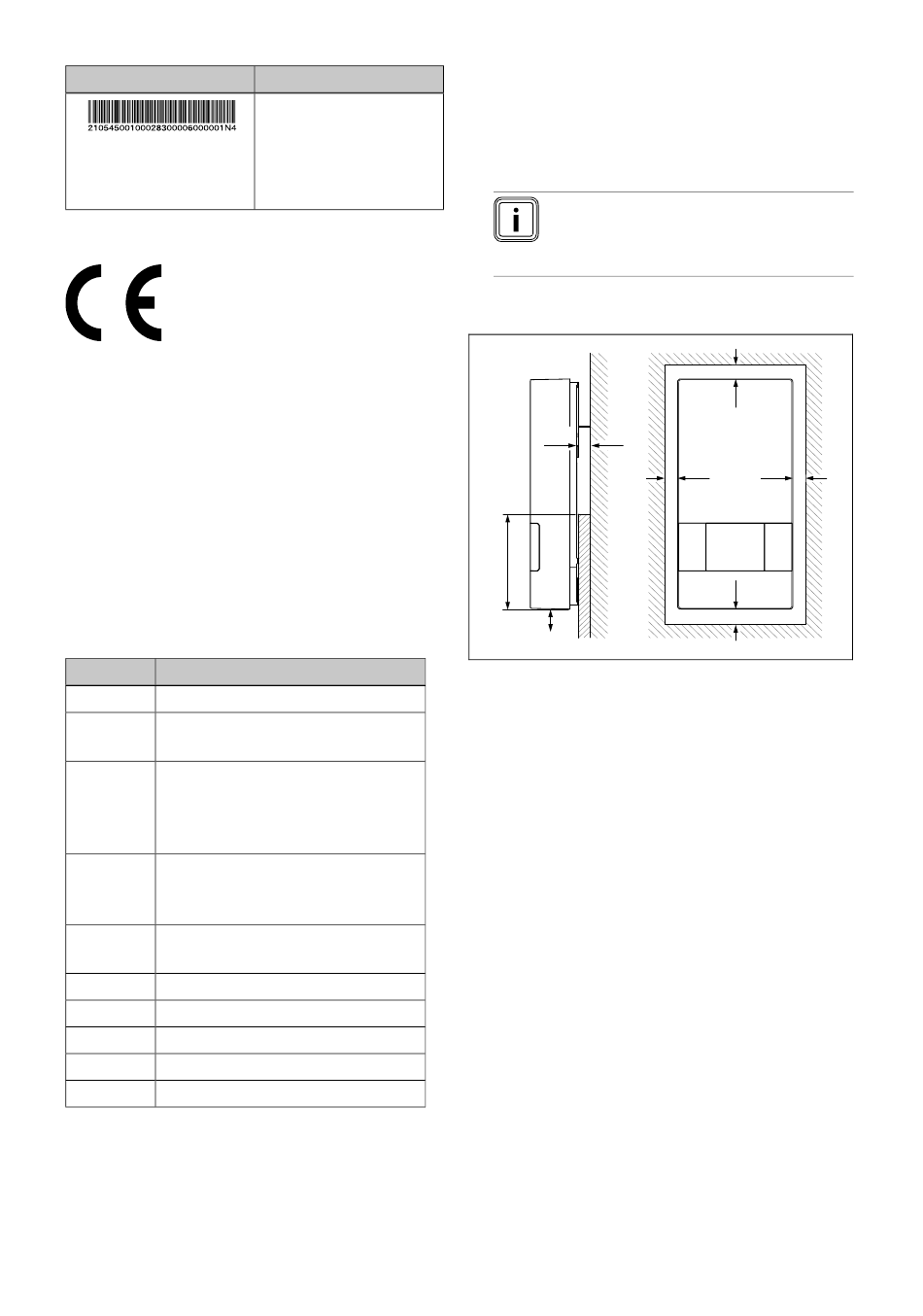

Simboli

3.4 Shenja-CE

Me shenjën-CE dokumentohet se
produktet përmbushin kriteret bazë të
gjitha direktivave në fuqi sipas Deklaratës
së Konformitetit.
Deklarata e konformitetit mund të
miratohet nga prodhuesi.
4 Montimi
4.1 Kontrolloni përmbajtjen e
ambalazhit
Numri Emërtimi
1 Produkti
Manuali i përdorimit dhe
1
instalimit
Qeska për materialin
shtrënguese (2 vida, 2 upa,
1
3 guarnicione, 1 vidë
shtrënguese e veçantë)
1 Element lidhës për ujin e ftohtë
G 1/2" me valvul bllokues të ujit
të ftohtë
1 Element lidhës për ujin e
ngrohtë G 1/2"
2 Thith dopio
1 Kufizuesi i rrjedhës 12 l/min
1 Filtri për hyrjen e ujit të ftohtë
1 Pllaka e montimit
1 Shablloni i montimit
0020288451_00 electronicVED Udhëzuesi i instalimit
Domethënia
Bar-kodi me numër
serial,
shifra e 7 deri 16
përbëjnë numrin e
artikullit

4.2 Zgjidhni vendin e instalimit

▶
Montojeni produktin mundësisht në
afërsi të rubinetit, që do të përdoret më
shpesh.
Udhëzim
Ky produkt mund të montohet
edhe mbi vaska ose dushe.

4.3 Distancat e montimit

E
D
C
A ≥ 50 mm
B ≥ 50 mm
C ≥ 120 mm
Sipërfaqja e vendosjes së produktit në
mur duhet të jetë në pjesën e poshtme të
produktit (D) e sheshtë.

Montimi 4

A
B B
C
D ≥ 130 mm
E ≤ 22 mm
169
