2.4 Raccordement électrique
module interne
Les instructions suivantes concernent le raccorde-
ment électrique du module interne.
1. Retirez le couvercle du module interne en le
poussant vers le haut et en le tirant vers
l'avant en dehors de la rainure arrière.
2. Insérez dans le module interne le câble du
module interne à travers les passe-câbles,
ainsi que le câble de commande entre le
module interne et le module externe, et les
câbles des appareils externes et sondes.
Prenez en compte le fait que les entrées de
câble se trouvent en haut.
3. Raccordez le câble d'alimentation et le câble
de commande du module interne sur les bor-
niers (voir le chapitre « Raccordement élec-
trique »).
4. Raccordez tous les consommateurs secon-
daires (HGM, HGU, vanne d'inversion, etc.)
au module E/S.
REMARQUE !
Raccordez les câbles au boîtier électrique con-
formément au schéma de raccordement/
schéma électrique.
REMARQUE !
Veillez, lors des raccordements électriques, à
respecter la polarité, particulièrement pour le
câble de commande.
Le nombre de câbles et de sondes dépend de
la configuration de l'installation de chauffage et
des composants.
Évitez les passages de câbles côté construc-
tion.
REMARQUE !
Il faut prévoir un interrupteur différentiel séparé
100mA, de type B (sensible à tous courants)
avec une charge de contact de 40A.

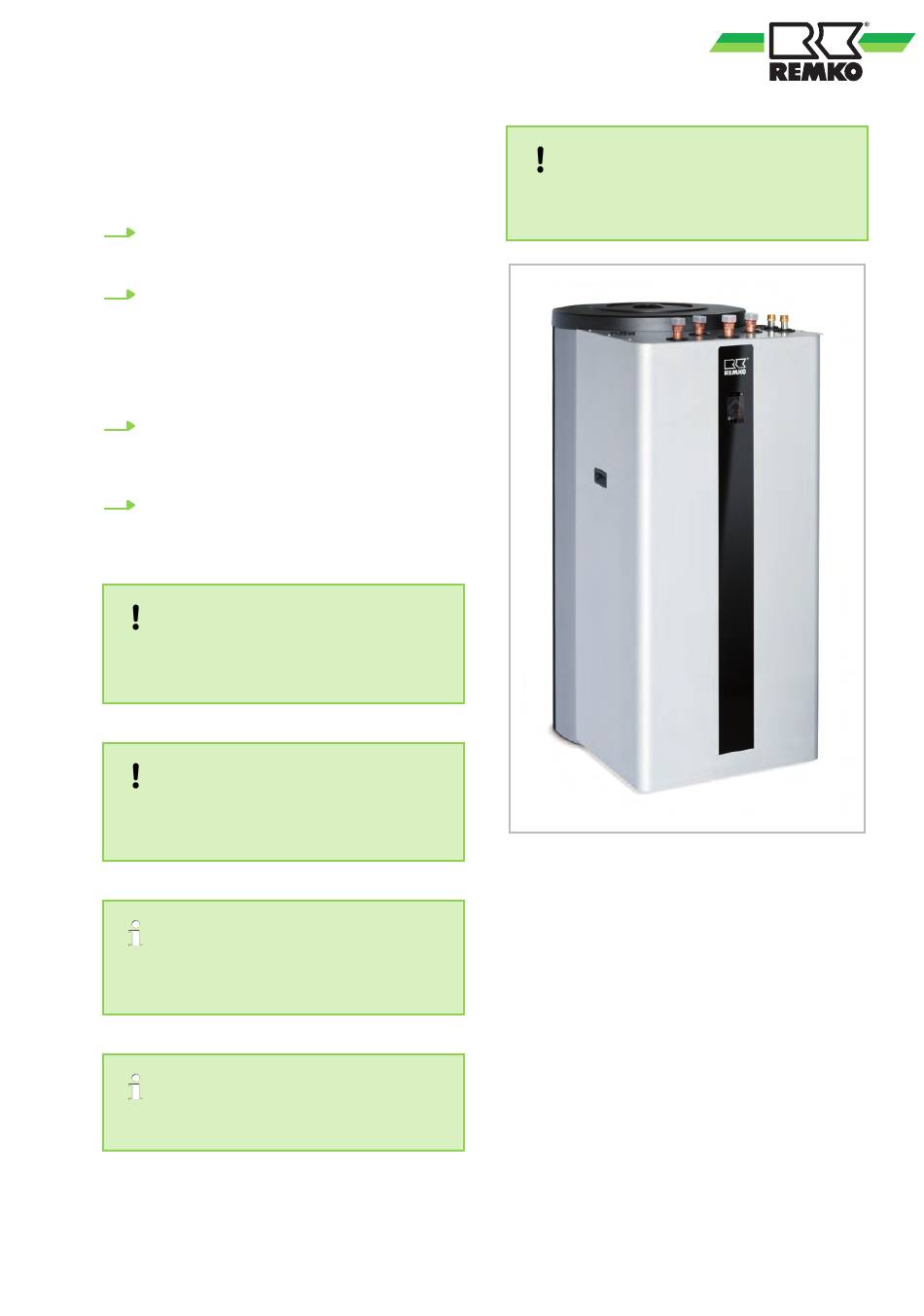

Fig. 4: Module interne LWM 300
