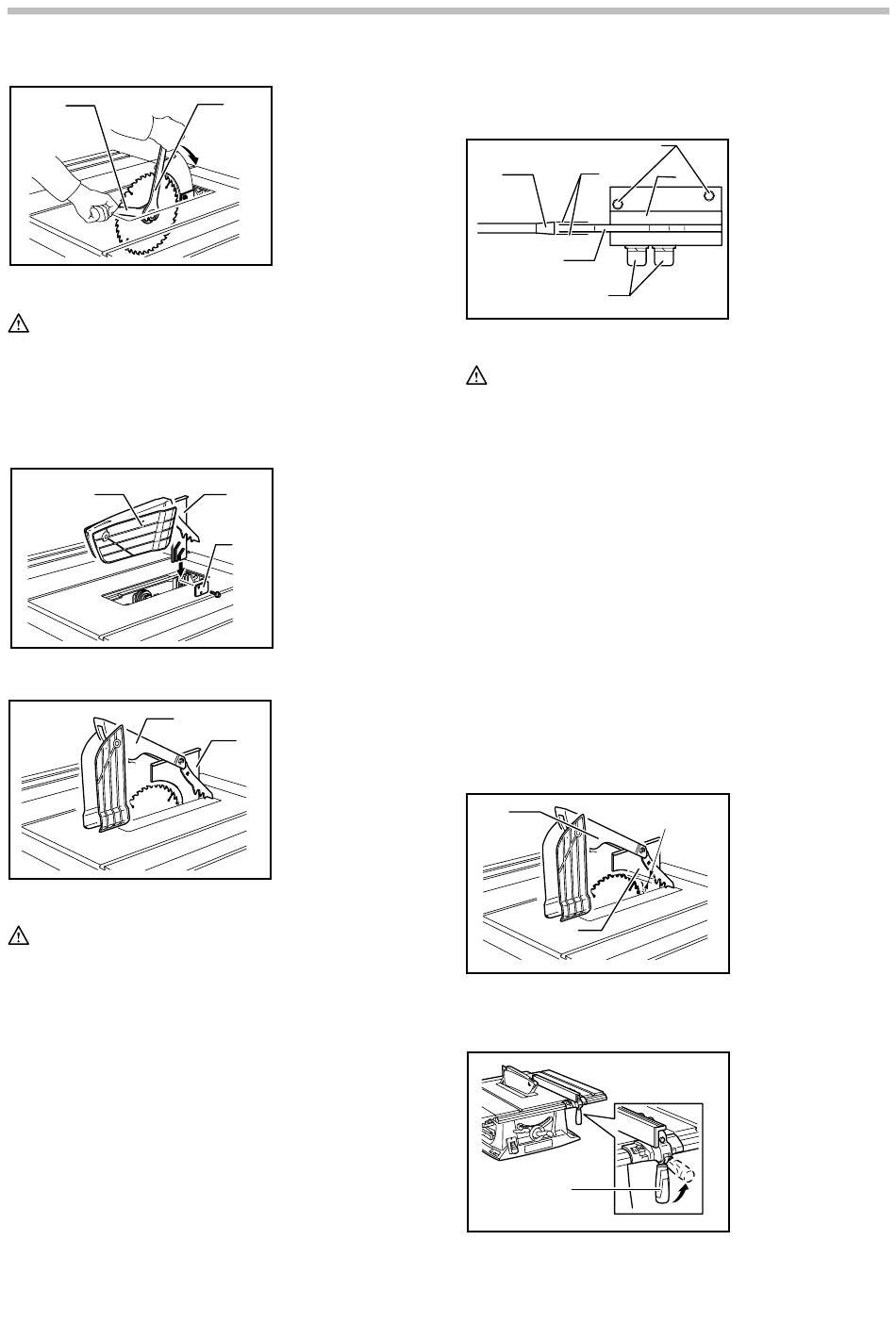

Makita MLT100 Manuel D'instruction page 34

1
008771
PRECAUCIÓN:
Asegúrese de sujetar la tuerca hexagonal con la
•
llave con cuidado. Si su puño se resbala, la llave
puede salirse de la tuerca hexagonal y su mano
golpear los dientes del disco.
Instalación del protector de disco
1
009029
009030
PRECAUCIÓN:
Antes de instalar el protector de disco, ajuste la
•
profundidad de corte en su máxima elevación.
Retire la cubierta central. Inserte la cuchilla de
hendiduras en la posición de montura del protector del
disco (alojador). Apriete los pernos hexagonales (A) con
la llave incluida.
Tanto para protectores de disco europeos y no
europeos
La ubicación de instalación de la cuchilla de hendiduras
viene configurada de fábrica de tal forma que el disco y
la cuchilla de hendiduras quedarán en línea recta. Sin
embargo, si no llegan a quedar en línea recta, afloje los
pernos hexagonales (B) y ajuste la parte de montura del
protector del disco (alojador) de tal forma que la cuchilla
de hendiduras quede directamente alineada detrás del
1. Llave
2
2. Llave
1. Protector de
2
disco
2. Cuchilla de
hendiduras
3
3. Porción de
montaje del
protector de
disco (soporte)
1. Protector de
1
disco
2
2. Cuchilla de
hendiduras
disco. Luego afloje los pernos hexagonales (B) para fijar
el alojador.
1
2
4
5
008776
PRECAUCIÓN:
Si el disco y la cuchilla de hendiduras no quedan
•
alineadas correctamente, puede que se produzca
una constricción peligrosa durante la operación.
Asegúrese de que queden debidamente alineados.
Podría sufrir una grave lesión si la herramienta se
utiliza sin que la cuchilla de hendiduras haya
quedado debidamente alineada.
NO HAGA NUNCA ningún ajuste mientras la
•
herramienta esté en marcha. Desconecte la
herramienta antes de hacer cualquier ajuste.
Debe quedar un espacio despejado de alrededor de 4 -
5 mm (5/32"-3/16") entre la cuchilla de hendiduras y los
dientes del disco. Ajuste la cuchilla de hendiduras
adecuadamente y apriete con firmeza los pernos
hexagonales (A). Coloque el aditamento de mesa sobre
ésta, y luego verifique que el protector del disco
funciona sin problema antes de realizar la operación de
corte.
1
2
009033
Instalación y ajuste de la guía de corte al hilo
1
009034
34
1. Disco
6
2. Estas dos distancias
de despeje deben
3
ser iguales.
3. Porción de montaje
del protector de
disco (soporte)
4. Cuchilla de hendiduras
5. Pernos hexagonales (A)
6. Pernos hexagonales (B)
1. Protector de
4 mm-5 mm
(5/32"-3/16")
disco
2. Cuchilla de
hendiduras
1. Palanca
