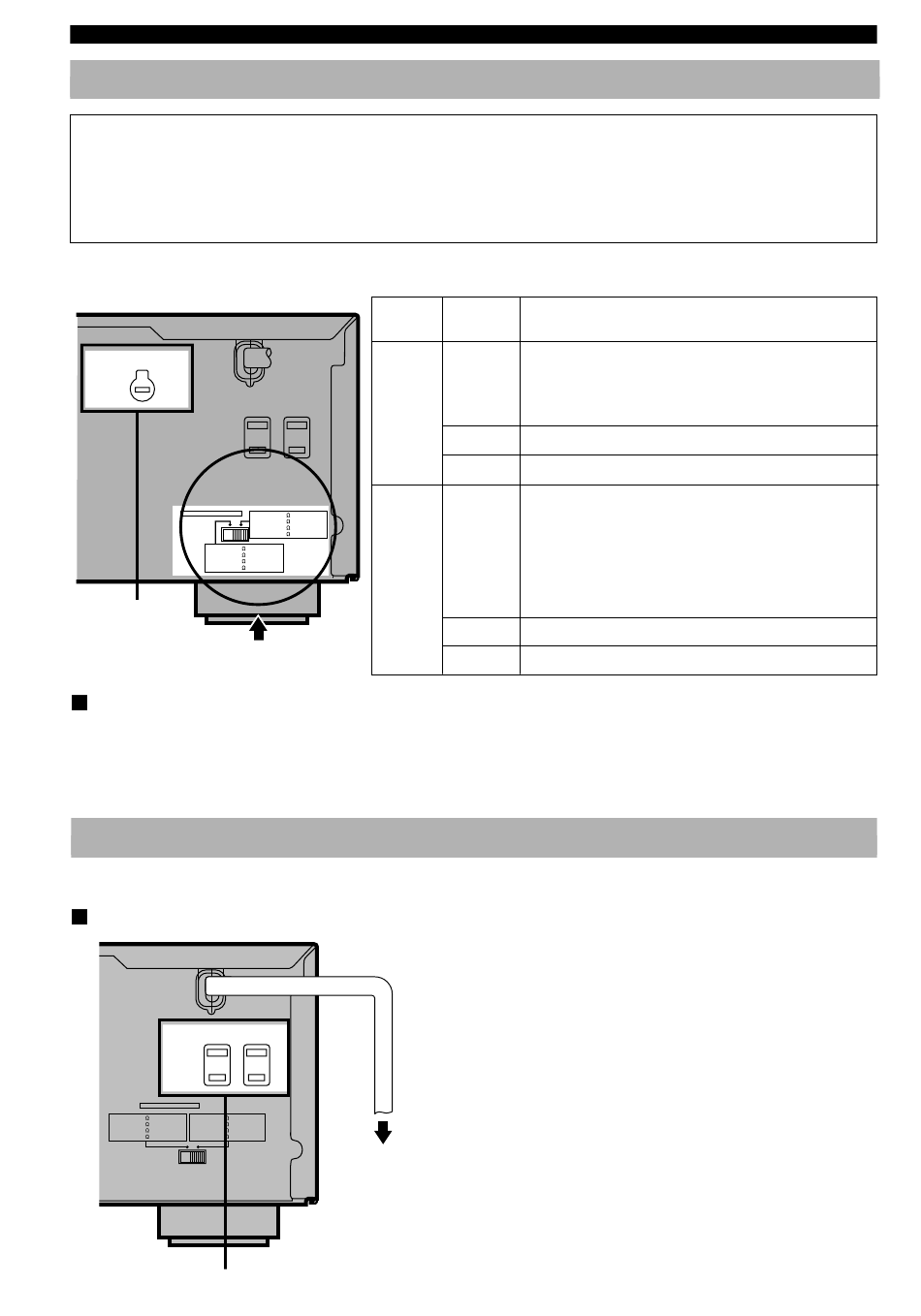

Sélecteur d'impédance (IMPEDANCE SELECTOR)
AVERTISSEMENT
Ne pas changer la position du sélecteur d'impédance (IMPEDANCE SELECTOR) lorsque l'appareil est sous tension
car cela risquerait d'endommager l'appareil.
Si cet appareil ne s'allume pas lorsqu'on appuie sur STANDBY/ON (ou POWER), il se peut que le sélecteur
d'impédance (IMPEDANCE SELECTOR) ne soit pas complètement poussé à droite ou à gauche. Le pousser alors à
fond sur la position appropriée lorsque cet appareil est en veille.
Sélectionner la position (droite ou gauche) correspondant à l'impédance des enceintes de la chaîne. Ne déplacer le
sélecteur que lorsque la chaîne est en veille.
VOLTAGE SELECTOR
SWITCHED
100W MAX.
TOTAL
IMPEDANCE SELECTOR
SET BEFORE POWER ON
MAIN A OR B: 4 MIN. /SPEAKER
A + B: 8 MIN. /SPEAKER
CENTER : 6 MIN. /SPEAKER
REAR : 6 MIN. /SPEAKER
VOLTAGE
SELECTOR
(Sélecteur de
IMPEDANCE SELECTOR
tension)
(Sélecteur d'impédance)
Sélecteur de tension (VOLTAGE SELECTOR) (modèles pour la Chine et
général seulement)
Avant de brancher cet appareil à la prise de courant, s'assurer que le sélecteur de tension (VOLTAGE SELECTOR) au
dos de l'appareil se trouve sur la position correspondant à la tension du secteur. Les tensions sont de 110/120/220/240 V
CA, 50/60 Hz.

Branchement des cordons d'alimentation

Après avoir terminé tous les raccordements, brancher le cordon d'alimentation à une prise de courant. Débrancher le
cordon d'alimentation si l'on prévoit que cet appareil restera longtemps inutilisé.
AC OUTLET(S) (SWITCHED) (PRISES CA COMMUTÉES)
MAINS
AC OUTLETS
SWITCHED
100W MAX.
TOTAL
IMPEDANCE SELECTOR
SET BEFORE POWER ON
MAIN A OR B: 4 MIN. /SPEAKER MAIN A OR B: 8 MIN. /SPEAKER
A + B: 8 MIN. /SPEAKER A + B:16 MIN. /SPEAKER
CENTER : 6 MIN. /SPEAKER CENTER : 8 MIN. /SPEAKER
REAR : 6 MIN. /SPEAKER REAR : 8 MIN. /SPEAKER
SWITCHED
18
(Modèle général)
Position du
sélecteur
AC OUTLETS
Gauche
MAIN A OR B: 8 MIN. /SPEAKER
A + B:16 MIN. /SPEAKER
CENTER : 8 MIN. /SPEAKER
REAR : 8 MIN. /SPEAKER
Droite
(Modèle pour les
États-Unis)
Prise CA
Enceinte
Si l'on utilise une seule paire d'enceintes principales,
l'impédance de chaque enceinte doit être de 4 Ω ou plus.
Principale
Si l'on utilise deux paires d'enceinte principales,
l'impédance de chaque enceinte doit être de 8 Ω ou plus.
L'impédance doit être de 6 Ω ou plus.
Centrale
L'impédance de chaque enceinte doit être de 6 Ω ou plus.
Arrière
Si l'on utilise une seule paire d'enceintes principales,
l'impédance de chaque enceinte doit être de 8 Ω ou plus.
Si l'on utilise deux paires d'enceintes principales,
l'impédance de chaque enceinte doit être de 16 Ω ou
Principale
plus.
[Modèle pour le Canada seulement] L'impédance de
chaque enceinte doit être de 8 Ω ou plus.
L'impédance doit être de 8 Ω ou plus.
Centrale
L'impédance de chaque enceinte doit être de 8 Ω ou plus.
Arrière
Modèles pour les États-Unis, le Canada, Singapour, la
Chine et général .................................................... 2 prises
Modèle pour l'Australie ......................................... 1 prise
Utiliser ces prises pour brancher les cordons
d'alimentation d'autres éléments audio/vidéo de la chaîne
à cet appareil. L'alimentation des prises AC OUTLET(S)
est commandée par la touche STANDBY/ON (ou
POWER et STANDBY) de cet appareil. Lorsqu'on
allume l'appareil, ces prises alimentent les autres
éléments de la chaîne qui y sont branchés. La charge
maximale (consommation électrique totale des appareils)
pouvant être raccordée aux prises AC OUTLET(S) est de
100 watts.
