4.4

Indicateurs de fonctionnement

Au-dessous des interfaces se trouvent les indicateurs de fonctionnement qui sont décrits dans
le tableau ci-dessous.

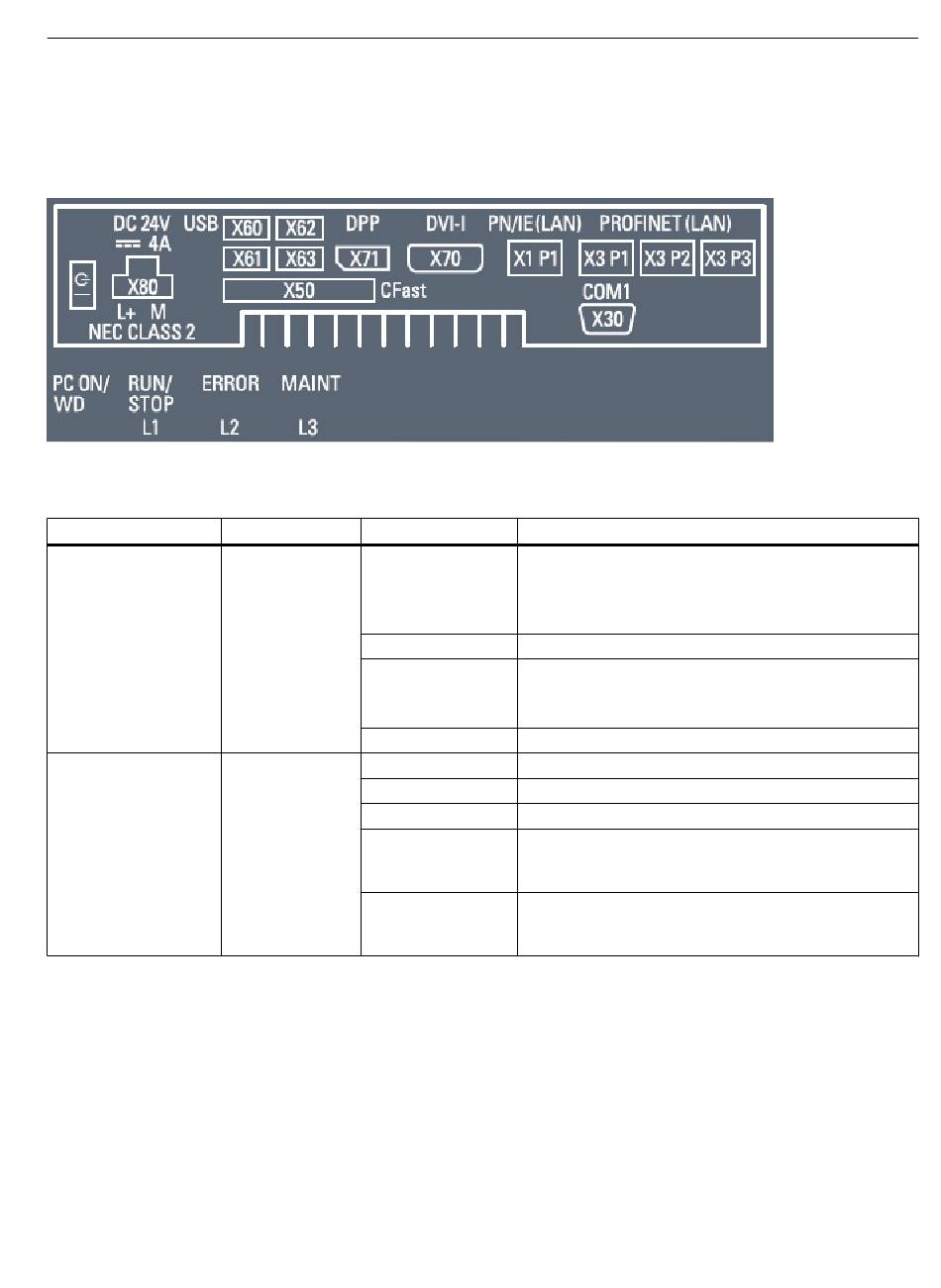

Figure 4-3 Indicateur de fonctionnement - SIMOTION P320-4
LED
PC ON/
WD
RUN/STOP ou L1
SIMOTION P320-4 E / P320-4 S
Manuel, 01/2015
Signification Etat
Alimentation Verte
Eteinte
Clignotement vert/
jaune
(1 Hz)
Jaune
RUN Eteinte
STOP
Verte
Jaune
Verte/jaune :
clignotement rapide
(2 Hz)
Jaune : clignote‐
ment rapide
(2 Hz)
4.4 Indicateurs de fonctionnement
Description
BIOS prêt à l'amorçage.
Indique la présence des tensions d'alimentation correc‐
tes de 3,3 V, 5 V et 12 V fournies par le bloc d'alimenta‐
tion intégré.
Non significatif
BIOS en POST, interrupteur secteur sur Marche.
Etat de repos
SIMOTION P Runtime n'est pas en cours d'exécution.
SIMOTION P320-4 à l'état RUN.
SIMOTION P320-4 à l'état STOP.
Clignotement DCP
Etat FAULT/DEFAUT
(uniquement en combinaison avec L2 et L3)
