Description
2.4 Indicateurs de fonctionnement

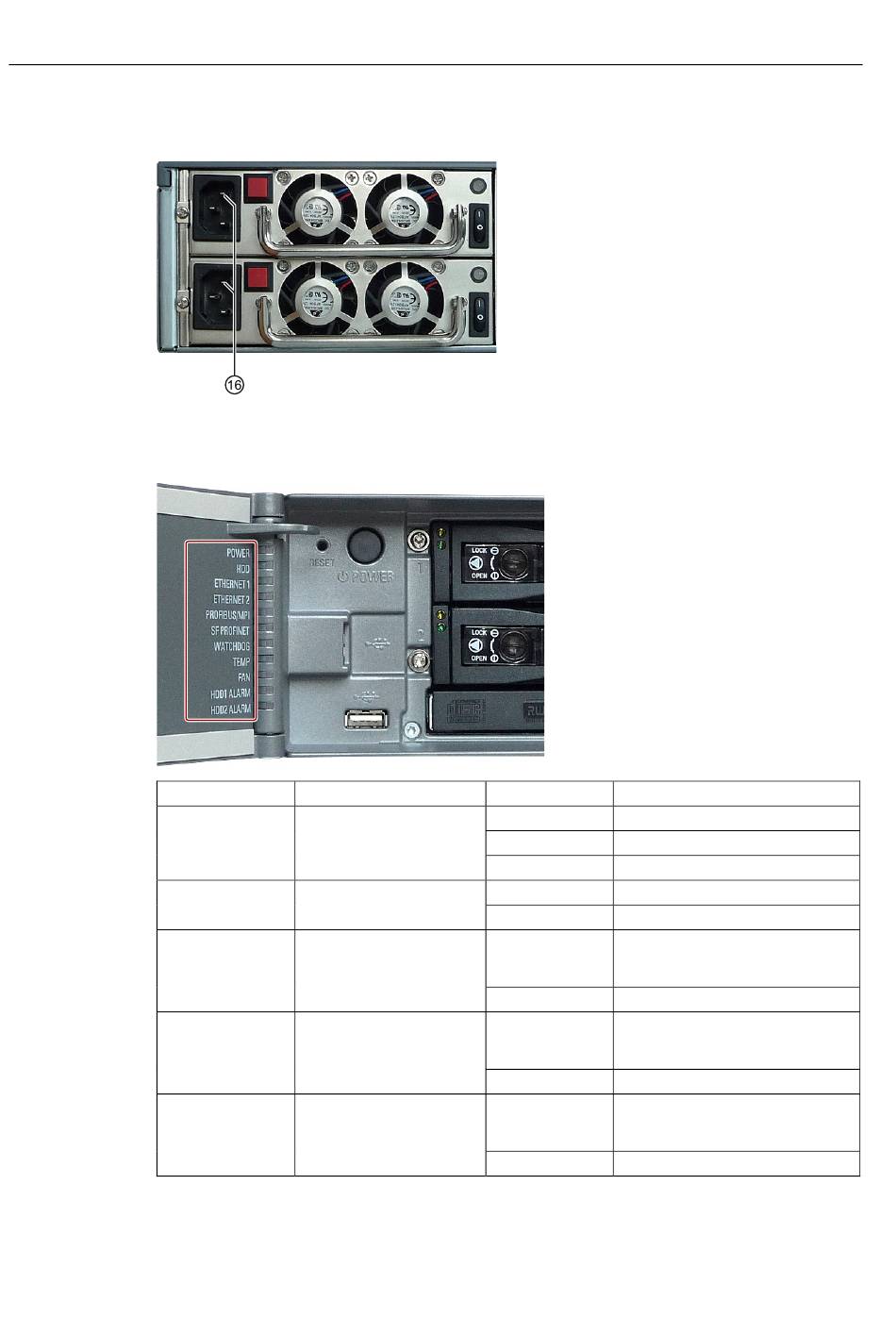

Alimentation redondante
2.4
Indicateurs de fonctionnement
Indicateur
POWER
HDD
ETHERNET 1 *
ETHERNET 2 *
PROFIBUS/MPI
(en option)
10
Signification
DEL de fonctionnement
du PC
DEL d'accès disque dur
DEL d'état ETHERNET
DEL d'état ETHERNET
DEL d'état de la
connexion S7 ou
PROFIBUS
⑯
Prise femelle
de raccordement au
réseau si l'alimentation de l'appareil est
redondante.
La plage de tension admissible est
comprise entre 100 V CA et 240 V CA.
DEL
Description
Eteinte
Déconnecté du réseau
Jaune
Standby (veille)
Verte
PC en marche
Eteinte
Aucun accès
Verte
Accès
Eteinte
Aucune connexion
Aucun transfert de données
Verte
Transfert de données
Eteinte
Aucune connexion
Aucun transfert de données
Verte
Transfert de données
Eteinte
Aucune connexion
Aucun transfert de données
Verte
Transfert de données
Mise en route, 07/2011, A5E02669345-03
SIMATIC IPC647C
