Montage

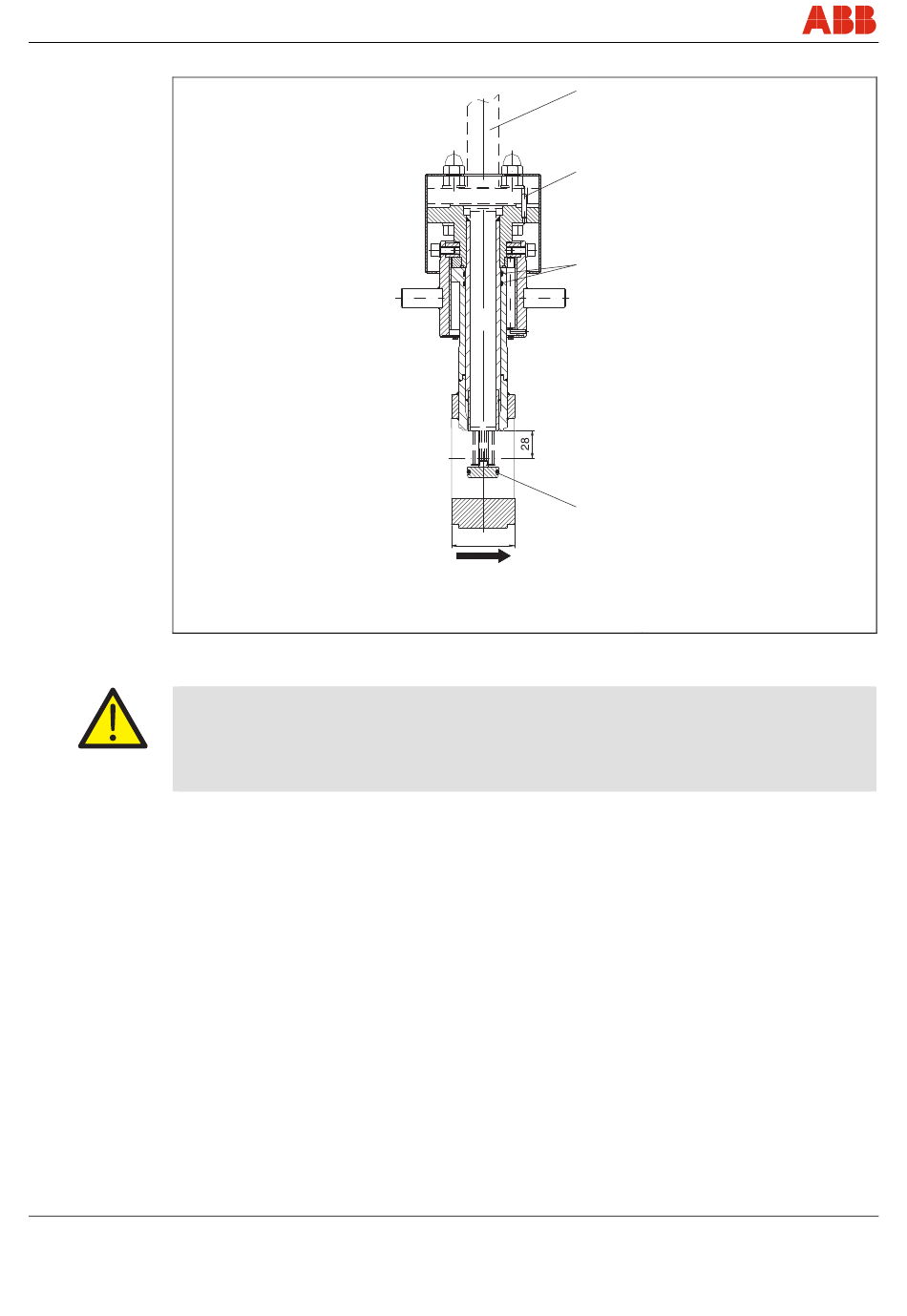

Fig. 13 : Dimensions en mm (inch). Dispositif de remplacement en version entre brides
AVERTISSEMENT
Le démontage du tube de guidage en pression de service à l'état non rincé est interdit.
Cela peut déclencher une éjection incontrôlée du fluide de mesure.
Cela peut entraîner de graves blessures pouvant s'avérer mortelles.
Amener la tuyauterie à pression atmosphérique et la rincer.
Démonter le transmetteur (voir chapitre 4.5.5 )
-
Pour le démontage du tube de guidage, desserrer les 4 vis à six pans creux de l'écrou-
raccord (Fig. 10) et extraire le tube de guidage. Si nécessaire, nettoyer les pièces.
-
Remplacer les deux joints toriques en Viton 36 x 3 mm (1,42 x 0,12) à l'intérieur de la robi-
netterie et le joint torique en Viton 26 x 3 mm (1,02 x 0,12) du tube de guidage (voir Fig. 13).
Graisser légèrement les joints toriques ainsi que le filetage de l'écrou-raccord et la bague de
friction du tube de guidage. Avec les applications à base d'oxygène, il faut exclusivement
utiliser de la graisse pour robinetterie homologuée O2 (p. ex. Krytox GPL-226).
-
Insérer le tube de guidage dans la robinetterie et monter les 4 vis à six pans creux de
l'écrou-raccord jusqu'en butée dans la position que lors du démontage.
-
Contrôler le montage correct en tournant l'écrou-raccord en position de mesure et de
démontage.
28
Sens d'écoulement
(transmetteur en position de mesure)
Sensyflow FMT400-VTS, FMT400-VTCS
Transmetteur
Goujon de centrage
(pour sens d'écoulement)
Joint torique Ø 36 x 3 (1,42 x 0,12),
Viton
Joint torique Ø 26 x 3 (1,02 x 0,12),
Viton
65
G00857
42/14-36-FR
