14 Profibus
Le Profibus DP-V0 définit un échange cyclique des données entre un maître et un esclave. Au
démarrage, uniquement un ensemble de paramètres est envoyé par le maître à l'esclave, suivi d'un
ensemble avec la configuration pour l'esclave (contenant, dans notre cas, par exemple l'emissivité). Si
ces deux phases sont terminées avec succès, le bus passe à l'état d'échange des données. A cet état, les
données d'entrée et de sortie sont échangées par cycle entre le maître et l'esclave. Uniquement les
données d'entrée sont transmises par l'esclave au maître, notre appareil ne disposant pas de sortie (vu
du côté du maître). Voir paragraphe 14.2.2
page 96.
En cas d'erreur à la phase de démarrage ou pendant l'échange des données, des données de diagnostic
sont envoyées au maître, voir paragraphe 14.2.4
Chaque appareil Profibus est accompagné d'un fichier décrivant l'appareil (fichier GSD) lu par le logiciel
de programmation du maître pour définir l'esclave.
Spécifications:
Version:
Câblage :
Taux de bauds :
Raccordement :
Plage d'adresses : 1 à 125
ID
Fichier GSD
Têtes supportées
14.1 Câblage
14.1.1 Boîtier de communication (métal)
Terminaux de la broche X1
L
L
MI3
Données d'entrée
Profibus DP-V0
RS485, 2 conducteurs, isolés électriquement
9,6 kbit/s à 12 Mbit/s (négocié automatiquement)
terminaux, Sub-D, M12
0D36
"RAY_0D36.gsd"
max. 8
1
2
3
4
5
6
, rouge
ED
, jaune
ED

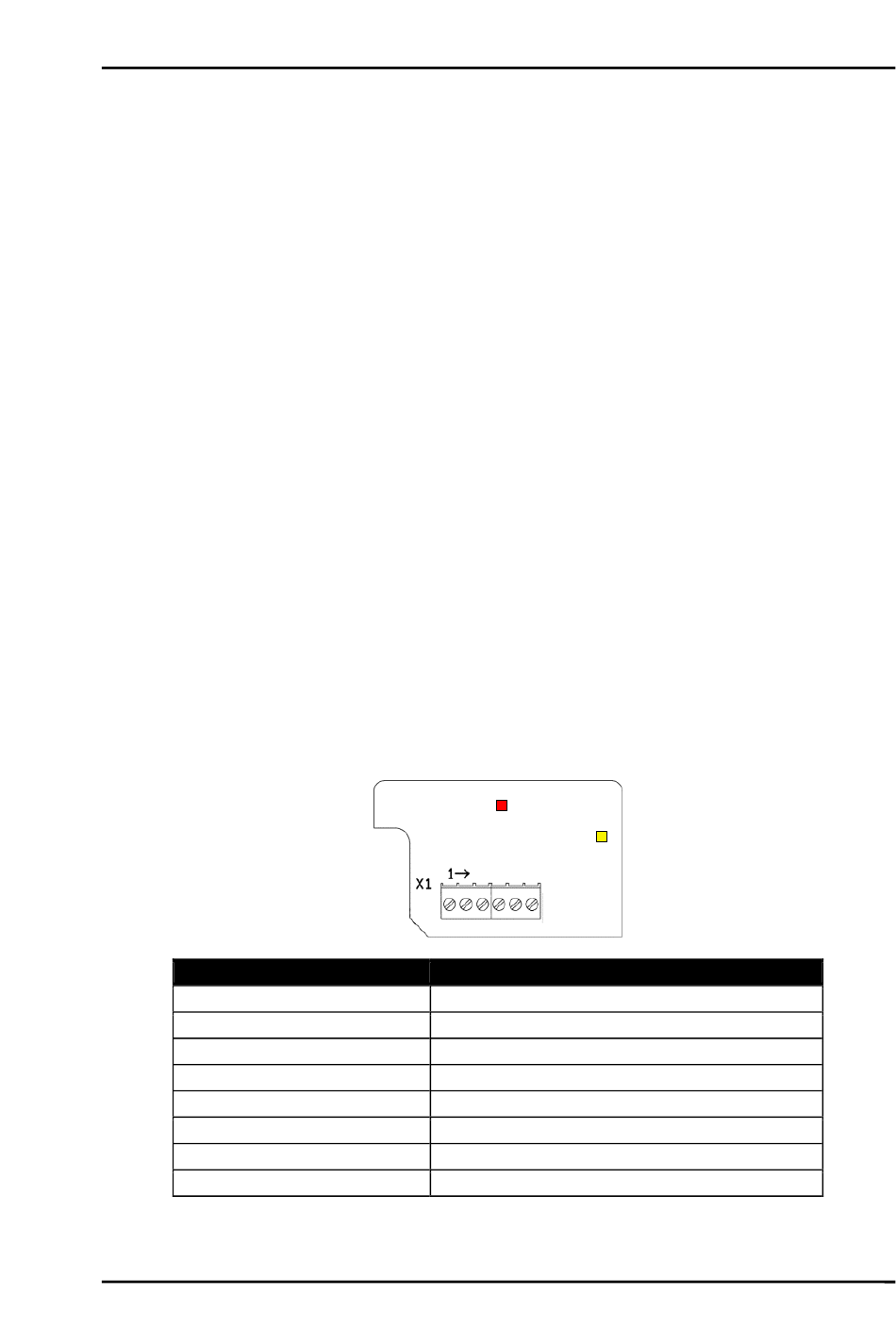

Figure 80: Terminaux de Profibus
Rev. G2 Jul 2017
en page 95 et 14.2.3
Données de diagnostic
Profibus
A (signal négatif)
B (signal positif)
Blindage
GND (sortie, utilisé pour la terminaison externe)
non affecté
+ 5 V (sortie, utilisé pour la terminaison externe)
clignotant: pas de communication de données
Allumé: communication de données
Profibus
Données de sortie
en page 96.
en
91
