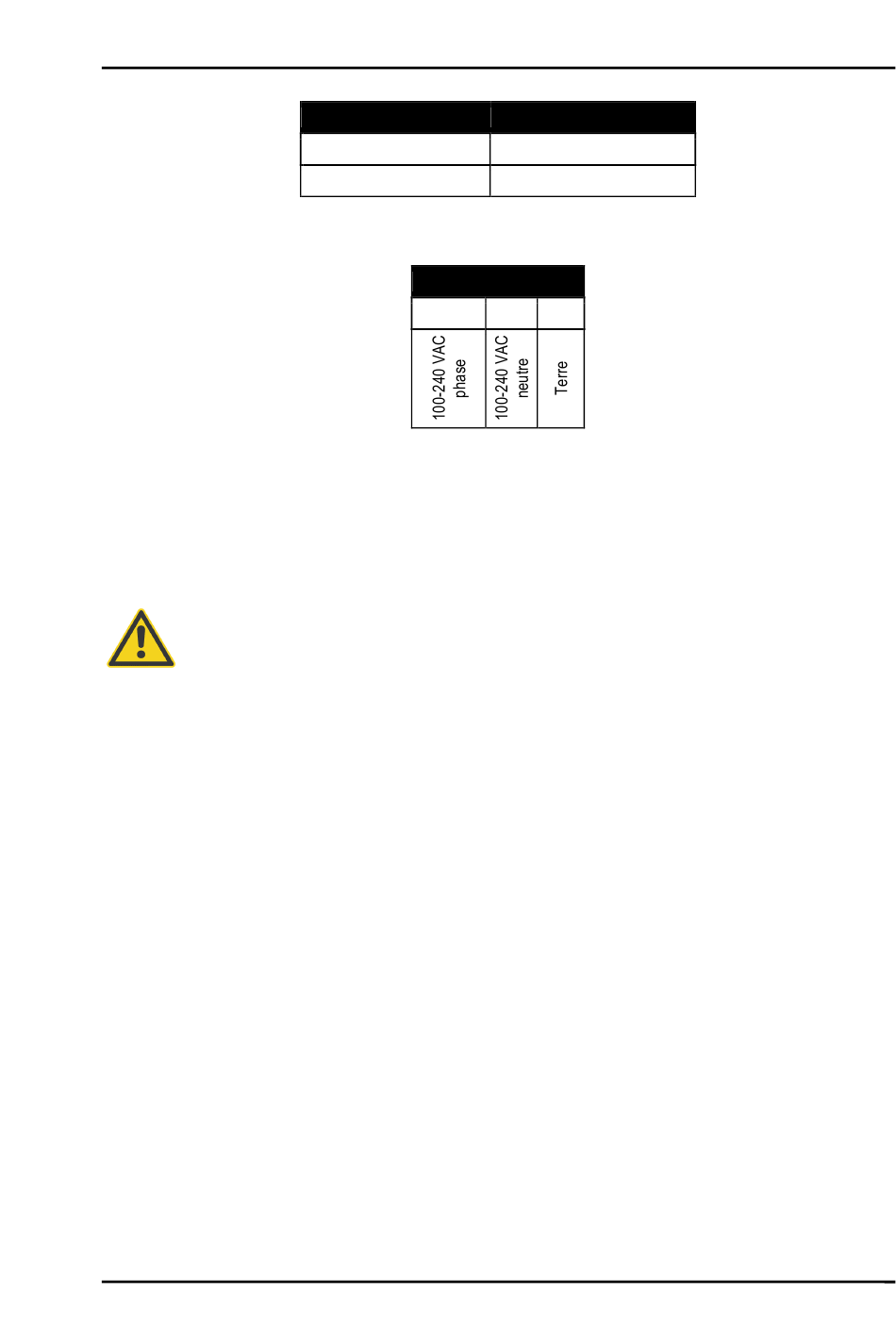

Figure 46: Position du commutateur de sélection de la tension d'alimentation
Figure 47: Raccordement de la ligne d'alimentation sur le bornier X1 de l'alimentation Ex.
Le conducteur de terre doit être légèrement plus long que les deux autres de manière à ce que, en cas
d'arrachement du câble, la phase et le neutre soit arrachés en premier.
L'alimentation secteur doit se faire par un câble à trois conducteurs de section comprise entre 1,5 et
2,5 mm
2
.
La ligne d'alimentation doit être protégée par un fusible (Type B) ou un disjoncteur
calibré de 6 à 16 A.
MI3
Position du commutateur
115
230
Bornier X1
L
Rev. G2 Jul 2017
Tension de la ligne
100 à 127 VAC, 50/60 Hz
200 à 240 VAC, 50/60 Hz
N
PE
Options
63
