Temp.
Maintien : Ce modeagit comme une fonction de maintien générée en externe.Une transition à l'entrée
FTC3 du niveau logique haut vers le niveau logique bas transférera la température actuelle vers la
sortie.Cette température sera inscrite en sortie jusqu'à une nouvelle transition du niveau haut vers le
niveau bas à l'entrée FTC3.
Temp.

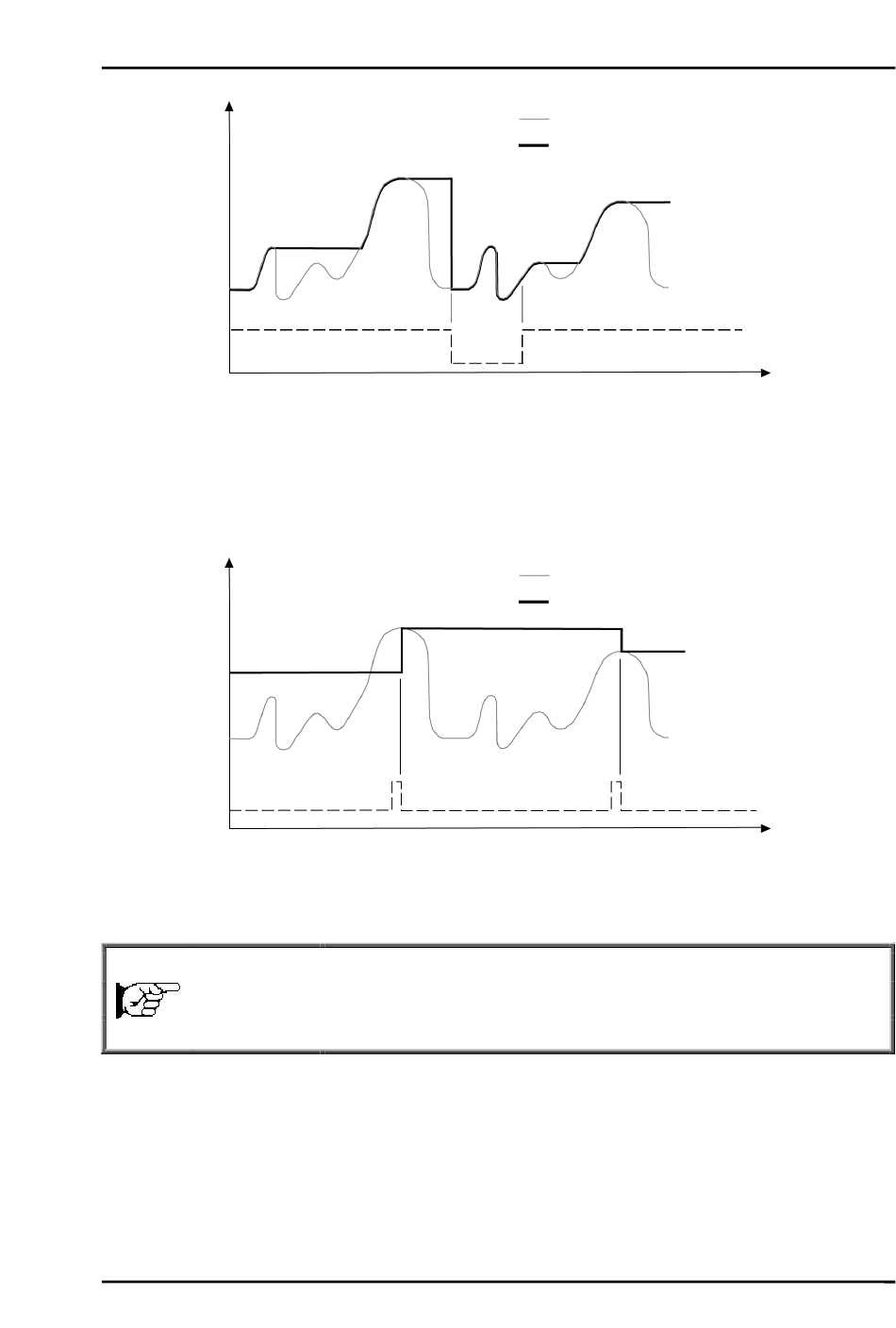

Figure 31: FTC3 pour le maintien de la température en sortie
7.5 Laser
Fonction :
Signal :
Bornes :
L'entrée FTC3 peut être utilisée pour commander le laser à distance (réservé aux capteurs équipés de
laser). Le passage d'un niveau logique haut à un niveau bas commande la mise en service des lasers.
Tous les capteurs répondent en même temps à cette commande.
MI3
Figure 30: FTC pour réinitialiser la fonction de maintien
Laser
numérique bas/haut
FTC3, GND
Rev. G2 Jul 2017
température de l'objet
température de sortie
Temps
Température de l'objet
Température de sortie
Entrées
FTC3
Déclencheur
Temps
45
