10.3.4 Collier de soufflage d'air
Le collier de soufflage d'air permet de prévenir le dépôt de poussières, d'humidité, de matières en
suspension et de vapeurs sur l'objectif. Il peut être installé devant ou derrière l'équerre de montage.
L'alimentation en air du collier de soufflage se fait par un trou taraudé 1/8" NPT. L'air passe dans le
raccord et sort de l'ouverture avant. La pression de l'air doit être comprise entre 0,6 et 1 bar. Nous
préconisons l'utilisation d'air pur, déshuilé.

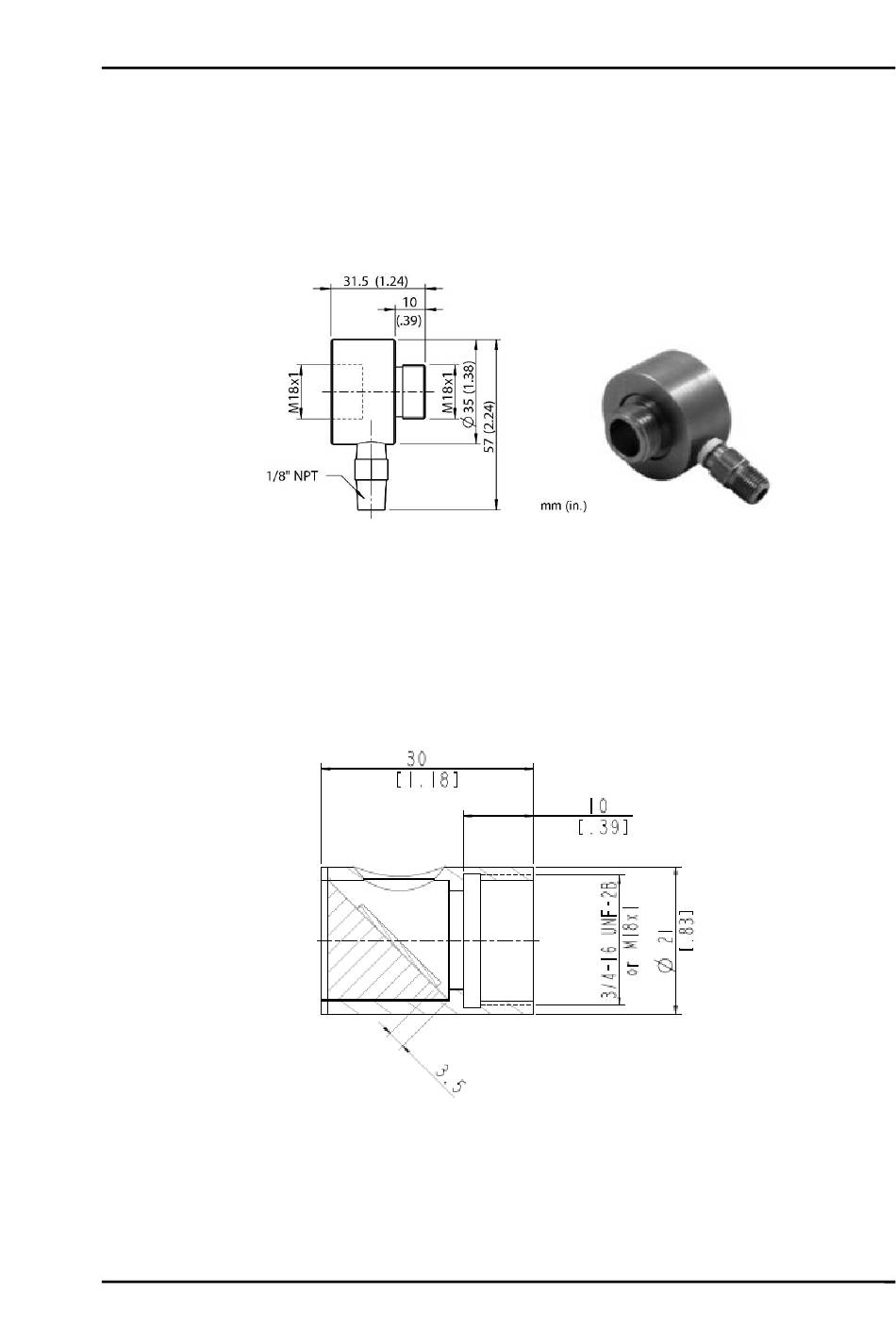

Figure 75: Dimensions du collier de soufflage d'air (XXXMI3100ADJB)
10.3.5 Miroir pour visée d'angle 90º
Le miroir pour visée d'angle 90º permet de tourner le champ de vision de 90º par rapport à l'axe du
capteur. On l'utilise principalement quand un manque de place ou un rayonnement excessif empêchent
l'alignement direct de la tête de mesure et de la cible. Le miroir doit être installé derrière l'équerre de
montage et derrière le collier de soufflage d'air et doit être vissé à fond. Dans un environnement
poussiéreux ou sale, il faut prévoir un soufflage d'air pour garder la surface du miroir propre.
Figure 76: Dimensions du miroir pour visée d'angle 90º (XXXMI3100RAM)
