1.
Retirez la sonde① et le câble du boîtier électronique après avoir débranché les fils du boîtier
électronique.
Ouvrez la prise de purge d'air ③④ et vissez à fond le raccord en plastique blanc ② sur la sonde,
2.
ne pas trop serrer !
Faites glisser le câble ⑥ au fond de la prise ④.
3.
Fermez la prise de purge d'air ③④ et rebranchez les fils du boîtier électronique et vissez l'écrou
4.
de fixation ⑤.
10.2.4 Système de refroidissement à air
La purge à air ne peut pas être installée par l'utilisateur sur les capteurs modèle LTH.
La tête de mesure peut fonctionner à température ambiante jusqu'à 200°C grâce au système de
refroidissement à air.Ce système est livré avec un adaptateur en T qui comprend un tuyau flexible de
0,8 m (ou 2,8 m) et une isolation.L'adaptateur en T permet d'installer le tuyau de refroidissement sans
devoir débrancher les fils du boîtier.
La prise de purge d'air peut être associée au miroir de renvoi à angle droit.
MI3
Tuyau de diam.
int. 3 mm, et de diam.
ext. 5 mm

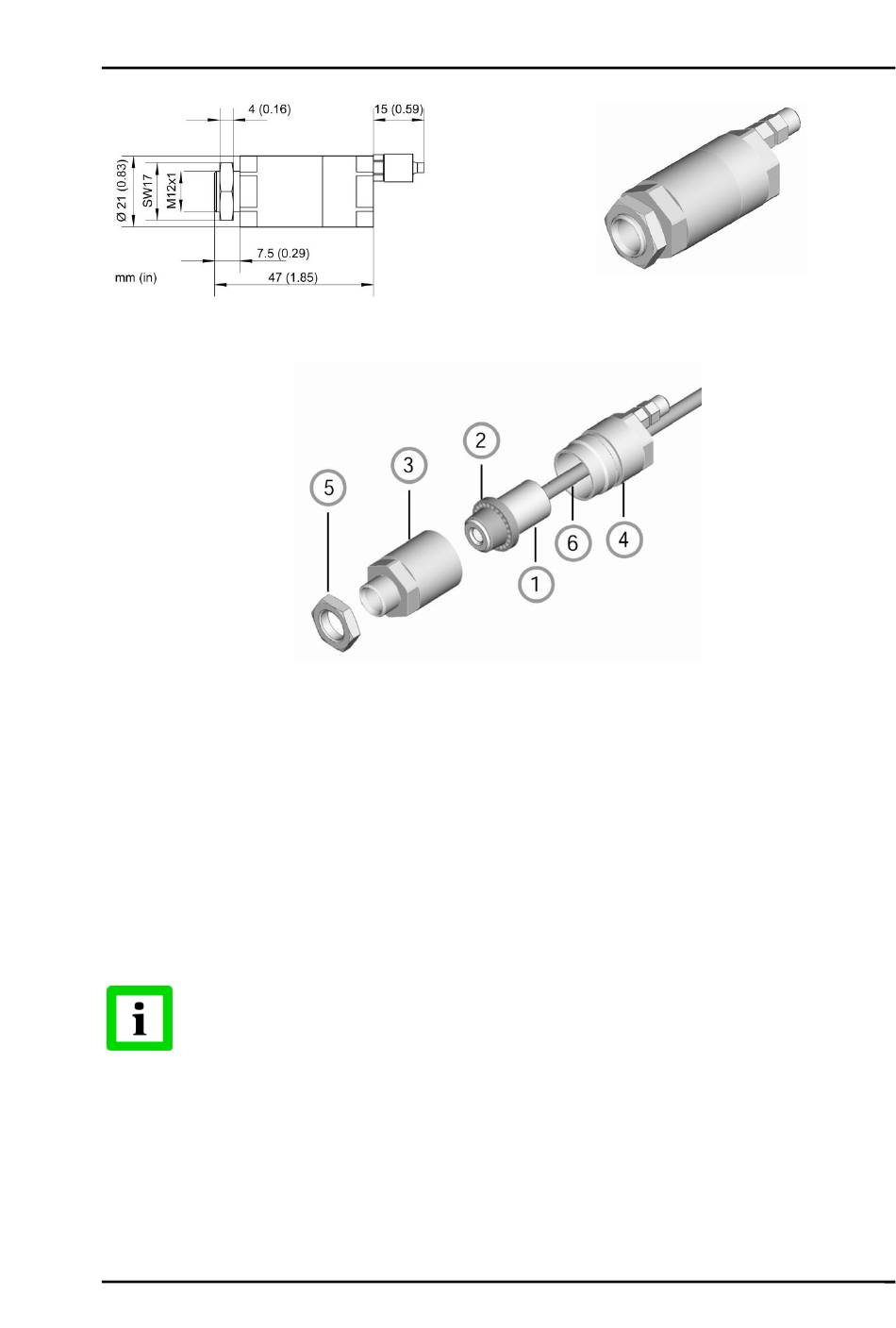

Figure 57: Prise de purge d'air (XXXMIACAJ)
Figure 58: Montage de la prise de purge d'air
Rev. G2 Jul 2017
Accessoires
Raccord - M5
file femelle
71
