13 RS485
La distance entre la sonde et un ordinateur peut atteindre 1200 m via l'interface RS485.Cela permet de
se tenir éloigné des environnements difficiles où la tête de mesure est installée et de contrôler les
mesures depuis une salle de contrôle ou un pupitre de commande où se trouve l'ordinateur, voir
paragraphe 10.1.2
Adaptateur USB/RS485
The RS485 interface allows the communication either via the standard Multidrop Software or directly
via dedicated ASCII commands, voir paragraphe 18
Spécifications:
Câblage:
Vitesse de comm: 9.6, 19.2, 38.4, 57.6, 115.2 kBit/s
Paramètres :
Raccordement :
Plaged'adresses:
13.1 Câblage
13.1.1 Boîtier de communication (métal)
Terminal
A
B
S1
MI3
en page 66.
RS485, 2 fils, semi-duplex, isolé électriquement
8 bits d'information, 1 bit d'arrêt, pas de parité, contrôle de flux : aucun (mode
semi-duplex)
terminaux
1 à 32
0 pour application autonome ou transmission radio
RS485
signal positif (RxA, D+)
signal négatif (RxB, D-)
Terminaison

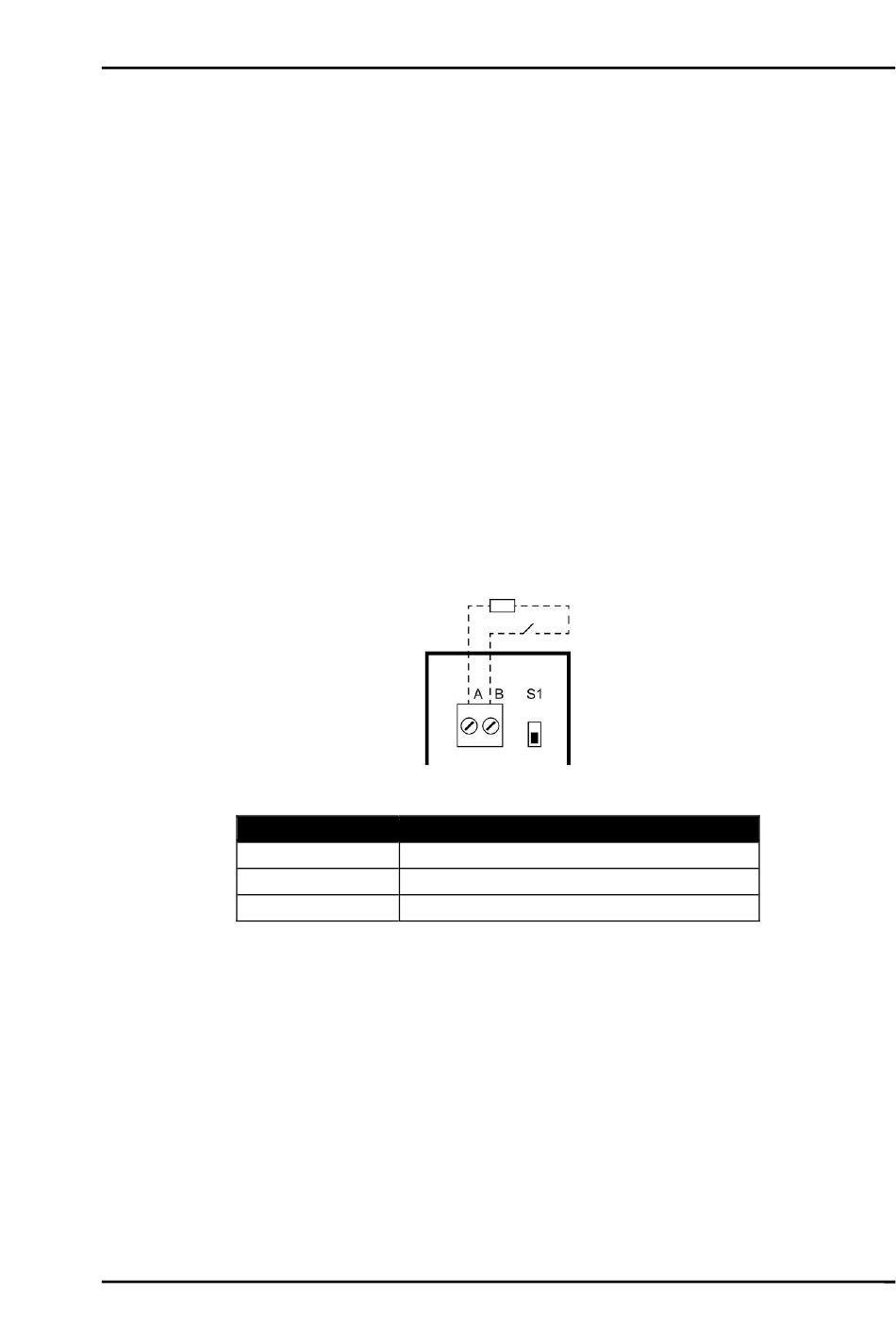

Figure 78: Câblage du module d'interface RS485 (métal)
Rev. G2 Jul 2017
ASCII programmation
Interne résistance de shuntage
(terminaison)
RS485
en page 118.
89
