SYSTÈME RADIO TQ
INTRODUCTION
Votre modèle comprend le plus récent transmetteur TQi de 2,4GHz de Traxxas avec
la fonction Mémoire du Modèle de Traxxas Link™. La conception facile à utiliser
du transmetteur provoque le plaisir instantané des passionnés des véhicules
radicommandés et, en outre, offre toute une série de fonctions de réglages
professionnels pour les utilisateurs avancés - ou pour tous ceux qui sont intéressés
à mettre à l'épreuve le rendement de leur modèle. Les canaux de direction et
d'accélération sont ajustables grâce aux fonctions Exponentiel, Point limite et
Réglage secondaire. Il y a aussi une fonction de taux double de direction et freinage.
Beaucoup des fonctions avancées sont commandées par le bouton multifonctionnel,
qui peut être programmé pour contrôler des fonctions diverses. Les consignes
détaillées (page 29) et l'arbre de menu (page 31) présents dans ce manuel vous aident
à comprendre et utiliser les fonctions avancées du nouveau système radio TQi. Pour
des renseignements supplémentaires et des vidéos savoir-faire, visitez Traxxas.com.
TERMINOLOGIE DU SYSTÈME RADIO ET ÉLECTRIQUE
Veuillez vous familiariser avec les termes utilisés par rapport aux systèmes radio
et électrique. Ils reviendront souvent à travers le présent manuel. Une explication
détaillée de la terminologie et des fonctions de votre nouveau système radio
commence à la page 29.
550 et 540 - Ces nombres se rapportent à la taille du moteur. Les moteurs 550 ont
des armatures qui sont plus longues de 30% que les moteurs 540.
Bande de fréquence - La radiofréquence utilisée par le transmetteur pour envoyer
des signaux au modèle. Ce modèle fonctionne en modulation à spectre étalé à
séquence directe de 2,4GHz.
CEP (circuit éliminateur de pile) - Le CEP peut se trouver soit dans le récepteur,
soit dans le contrôleur de vitesse électronique. Ce circuit permet l'alimentation
du récepteur et des servos par le bloc piles principal d'un modèle électrique.
Ceci élimine la nécessité d'amener un bloc séparé de 4 piles AA pour alimenter
l'équipement radio.
Courant - Le courant est une mesure du flux d'électricité passant à travers des
dispositifs électroniques, normalement exprimée en ampères. Si vous associez
un fil électrique à un tuyau d'arrosage, le courant indique combien d'eau
traverse le tuyau.
ESC (contrôleur de vitesse électronique) - Le contrôleur de vitesse électronique
est le contrôleur électronique du moteur situé à l'intérieur du modèle. Le
contrôleur EVX-2 utilise des transistors électriques MOSFET qui assurent le
contrôle proportionnel numérique précis de l'accélération. Les contrôleurs de
vitesse électroniques utilisent l'énergie plus efficacement que les contrôleurs
mécaniques, ce qui fait que les piles fonctionnent plus longtemps. Les circuits
du contrôleur de vitesse électronique empêchent la perte du contrôle de la
direction et de l'accélération au moment où les piles se déchargent.
LiPo - Abréviation pour lithium-polymère. Les blocs piles LiPo rechargeables
sont connus pour leur composition chimique spéciale qui leur permet de
gérer une grande densité d'énergie et un courant extrêmement élevé dans
un espace compact. Ce sont des piles de haute performance qui doivent être
DE TRAXXAS
i
soigneusement entretenues et manipulées. Les blocs piles LiPo sont réservés
aux utilisateurs avancés.
mAh - Abréviation du milliampère heure, mesure de la capacité d'un bloc piles.
Plus le nombre est grand, plus la pile dure avant d'être rechargée.
Modulation à spectre étalé de 2,4GHz - Ce modèle est équipé de la dernière
technologie en matière de radiocommande. À la différence des systèmes AM et
FM qui fonctionnent avec des cristaux de fréquence et sont prédisposés à des
conflits de fréquence, le système TQi choisit automatiquement une fréquence
ouverte et assure une résistance supérieure au brouillage et aux "parasites".
NiCad - Abréviation pour cadmium-nickel. Ce sont les toutes premières piles
rechargeables.Les piles NiCad ont une haute capacité de gestion du courant,
une grande capacité de stockage et peuvent durer jusqu'à 1000 cycles de
charge. Il faut observer les procédures de charge pour réduire le risque
d'apparition d'un "effet de mémoire" et raccourcir la durée de fonctionnement.
NiMH - Abréviation pour l'hydrure de nickel-métal. Les piles NiMH rechargeables
sont adaptées au haut courant et très résistantes à l'effet de "mémoire". En
général, les piles NiMH ont une capacité de stockage plus grande que les piles
NiCad. Elles peuvent durer jusqu'à 500 cycles de charge. Un chargeur de crête
conçu pour les piles NiMH est nécessaire pour le meilleur rendement.
Position neutre - La position de repos que les servos cherchent lorsque les
commandes du transmetteur sont au neutre.
Protection par arrêt thermique - Des composants électroniques thermosensibles
sont utilisés dans l'ESC pour détecter la surcharge et la surchauffe des circuits
des transistors. Si les senseurs détectent une température excessive, l'unité
s'arrête automatiquement pour empêcher que les composants électroniques
soient endommagés.
Récepteur - L'unité radio à l'intérieur du modèle qui reçoit les signaux du
transmetteur et les retransmet aux servos.
Réglage - L'ajustement fin de la position neutre des servos, qui se fait en réglant
les boutons d'accélération et de direction sur le panneau du transmetteur. Note:
Le bouton multifonctionnel doit être programmé pour servir en tant que régleur de
l'accélérateur.
Résistance - Dans un sens électrique, la résistance est une mesure de la façon
dont un objet résiste à l'écoulement du courant à travers soi-même. Lorsque
l'écoulement est restreint, l'énergie est convertie en chaleur et se perd.
Servo - Petite unité motrice du modèle qui actionne le mécanisme de direction.
système radio à 2 canaux - Le système radio TQi, se composant du récepteur, du
transmetteur et des servos. Le système utilise deux canaux : un pour actionner
l'accélérateur et un pour actionner la direction.
Transmetteur - L'unité radio mobile qui envoie au modèle des instructions sur
l'accélération et la direction.
Tension - La tension est une mesure de la différence de potentiel électrique entre
deux points, comme entre la borne positive de la pile et la terre. Pour reprendre
l'analogie avec le tuyau d'arrosage, si le courant est la quantité d'eau s'écoulant
par le tuyau, la tension correspond à la pression qui pousse l'eau par le tuyau.

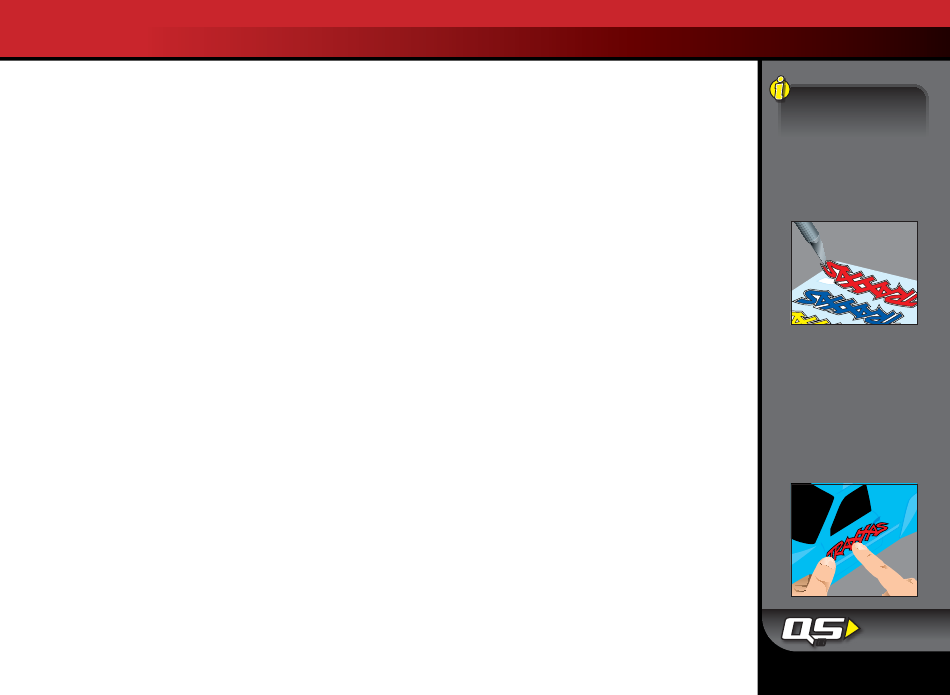

Application des décalques
Les décalques principaux de ce
modèle ont été préappliqués
en usine. Les décalques
supplémentaires sont imprimés
sur du mylar clair auto-adhésif
et sont découpés à l'emporte-
pièce en faciliter le détachement.
Utilisez un couteau simple pour
soulever le coin d'un décalque et
le détacher du support.
Pour appliquer les décalques,
mettez une extrémité sur la
surface tout en en tenant l'autre
entre les doigts, ensuite lissez gra-
duellement le décalque du doigt
sur la surface. Ceci empêchera la
formation de bulles d'air. Si vous
mettez les deux extrémités du
décalque sur la surface en même
temps et essayez ensuite de le
lisser, il y aura des bulles d'air.
Regardez les photos sur la boîte
pour apprendre la méthode typi-
que d'application des décalques.
