2.2.2
Conditions d'exploitation de la chaudière
Température de chaudière maximale :
Pression de service maximale :
Les conduites d'eau chaude sanitaire doivent satisfaire toutes les lois et
prescriptions en vigueur. Si la chaudière existante est remplacée, le bon
état de la totalité du système de tuyauterie d'eau chaude sanitaire doit
être contrôlé pour garantir un fonctionnement parfait.
2.3
Recommandations pour l'installation et le fonction-
nement
Pour la mise en place et le fonctionnement de l'installation de chauffage,
les directives suivantes doivent être respectées :
• Réglementation locale applicable à la construction concernant les
conditions d'installation.
• Réglementation locale applicable à la construction, relative aux ins-
tallations d'arrivée et d'évacuation d'air et au raccordement à la che-
minée.
• Prescriptions concernant le raccordement électrique au réseau d'ali-
mentation.
• Réglementation technique du fournisseur de gaz relative au raccor-
dement du brûleur à gaz au réseau public local.
• Prescriptions et normes relatives à l'équipement technique de sécu-
rité des installations de chauffage et d'eau chaude sanitaire.
2.3.1
Autres consignes
• L'installation d'une chaudière doit être déclarée auprès du fournis-
seur de gaz compétent et autorisée.
• La chaudière ne doit fonctionner qu'avec le système air-fumées
(LAS) spécialement conçu et autorisé pour ce modèle de chaudière.
• Le cas échéant, des autorisations spéciales sont éventuellement
nécessaires pour le système d'évacuation des fumées.
2.4
Outils, matériaux et auxiliaires
Pour l'installation et l'entretien de la chaudière, il suffit d'utiliser les
outils standards généralement utilisés dans le secteur du chauffage et
des installations de gaz et d'eau, ainsi qu'un jeu de clés à fourche
métriques et un jeu de clés à six pans creux.
Les auxiliaires suivants sont également appropriés :
• Tubes nécessaires pour le transport
• Cales en bois
• Brosses de nettoyage et/ou produits de nettoyage chimiques pour le
nettoyage chimique
2.5
Recyclage
▶ Recycler les emballages de la chaudière en respectant l'environne-
ment.
▶ Faire recycler dans des déchetteries agréées les composants qui ont
été remplacés sur l'installation de chauffage, dans le respect de
l'environnement.
Remarques concernant la protection de l'environnement et recyclage
chapitre 8, page 28.
2.6
Description du produit
Cet appareil est une chaudière à gaz basse température conçue pour la
combustion au gaz.
Elle est parfaitement opérationnelle avec l'aquastat ins-
tallé en usine. L'appareil de régulation Logamatic 2107
peut être monté en plus de l'aquastat installé en usine.
Logano G334X – 6 720 811 238 (2017/02)
220 °F (104 °C)
58 psi (4 bar)
Les principaux composants de la chaudière sont ( fig. 1) :
• Appareil de contrôle du brûleur et aquastat
• Appareil de régulation Logamatic 2107 (accessoire disponible sur
commande)
• Carénage de chaudière et panneau avant
• Corps de chauffe avec isolation thermique
• Brûleurs
Le coffret de contrôle de combustion, l'aquastat et, le cas échéant,
l'appareil de régulation Logamatic 2107 contrôlent et pilotent tous les
composants et pièces électriques de la chaudière.
Le carénage de la chaudière permet d'éviter les pertes thermiques et
sert d'isolation acoustique.
Le bloc chaudière transmet la chaleur produite par le brûleur à l'eau de
chauffage. L'isolation réduit les pertes d'énergie.
1

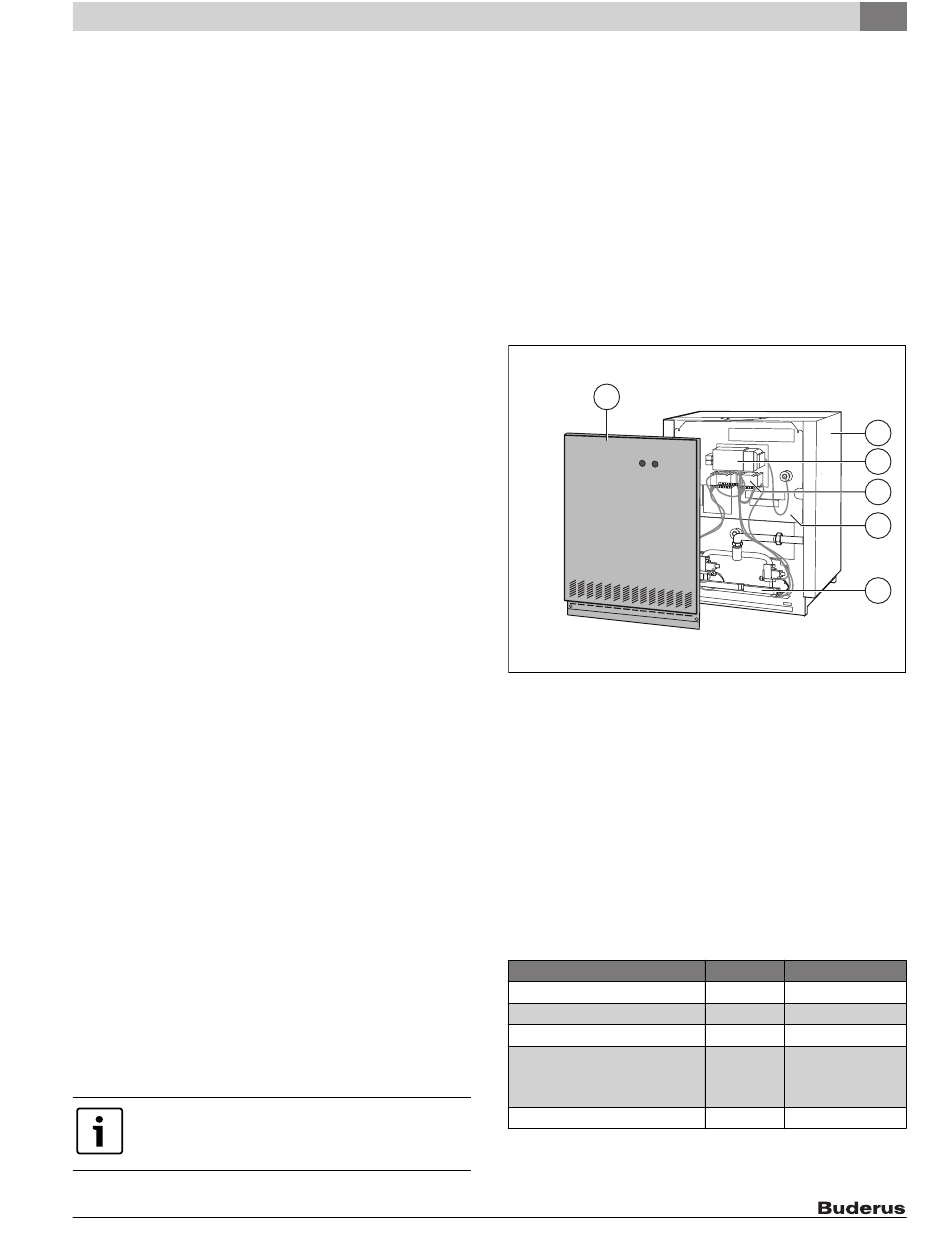

Fig. 1
Composants principaux de la chaudière G334X
[1]
Panneau avant de la chaudière
[2]
Carénage de chaudière
[3]
Aquastat
[4]
Coffret de contrôle du brûleur
[5]
Corps de chauffe avec isolation thermique
[6]
Brûleurs
2.7
Fourniture
▶ Contrôler le bon état de l'emballage au moment de la livraison.
▶ Vérifier si la livraison est complète.
La chaudière est livrée dans son emballage avec le brûleur et le bloc gaz,
le revêtement de la chaudière et la documentation technique.
Les accessoires suivants sont livrés séparément :
Composant
Chaudière
Carénage de chaudière
Coupe-tirage
• Coude 90 ° (¾ " NPT)
• Soupape de sécurité
• Vanne de vidange (½ ")
Documentation technique
Tab. 2
Fourniture
2
Description du produit
2
3
4
5
6
6 720 810 547-01.1T
Unité
Appareils usagés
1
Palette
1
Carton
1
Carton
1
Carton
1
Emballage filmé
5
