5
4

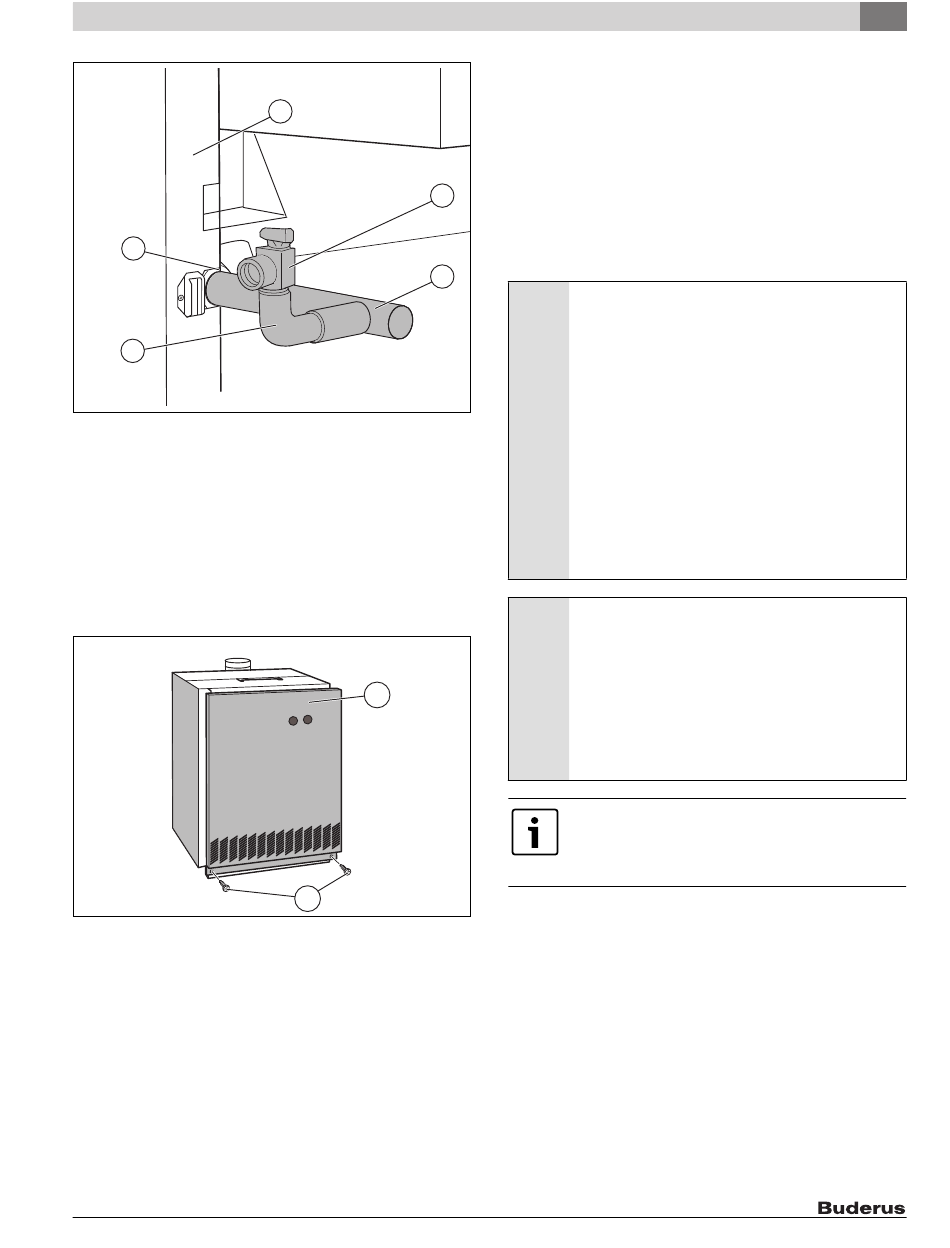

Fig. 22 Raccordement départ
[1] Chaudière
[2] Soupape de sécurité
[3] Tuyau de distribution de départ (monté en usine)
[4] Coude 90 ° (¾ " NPT)
[5] Raccordement départ
5.9 Monter la paroi avant de la chaudière
▶ Accrocher le panneau avant de la chaudière [1] en haut, le position-
ner verticalement
▶ Visser les vis de sécurité [2] en bas dans le panneau avant.
Fig. 23 Monter la paroi avant de la chaudière
[1] Panneau avant de la chaudière
[2] Vis de sécurité
Logano G334X – 6 720 811 238 (2017/02)
1
2
3
6 720 806 028-17.1T
1
2
6 720 810 547-35.1T
5.10 Montage du raccordement de l'évacuation des
fumées
5.10.1 Vérifier les orifices d'arrivée de l'air de combustion et de
ventilation
Afin de garantir une arrivée d'air de combustion et de ventilation suffi-
santes pour l'installation, prendre des mesures appropriées conformé-
ment aux prescriptions du « National Fuel Gas Code, NFPA
54 (ANSI Z223.1), chap. 5.3, Air for Combustion and Ventilation » ou
conformément aux prescriptions locales relatives à la construction. Pour
le Canada, les directives en vigueur sont : CAN/CSA B 149.1 ou 2 Instal-
lation Codes.
AVIS : Dégâts sur la chaudière et défauts dus aux orifices
manquants ou insuffisants pour l'air de combustion et la
ventilation du local d'installation !
L'aération insuffisante du local d'installation peut entraî-
ner des températures ambiantes trop élevées. Ceci
risque d'endommager la chaudière.
Une arrivée d'air de combustion insuffisante peut entraî-
ner des dysfonctionnements.
▶ Veiller à ce que les orifices d'arrivée et d'évacuation
d'air ne soient ni réduits ni fermés et que les dimen-
sions soient suffisantes.
▶ La chaudière ne doit être mise en service que si tous
les obstacles rencontrés sur site ont été éliminés.
▶ Rendre le propriétaire/l'exploitant attentif aux dé-
fauts ou sources potentielles de dangers.
AVIS : Dommages sur la chaudière en raison d'impure-
tés dans l'air de combustion.
▶ Ne jamais utiliser des produits de nettoyage conte-
nant du chlore ni d'hydrocarbures halogénés (conte-
nus par ex. dans les sprays, solvants et produits de
nettoyage, peintures, colles).
▶ Ces produits ne doivent être ni utilisés ni stockés
dans la chaufferie.
▶ Eviter de faire trop de poussière.
Si l'air de combustion risque d'être pollué (par ex. instal-
lation à proximité de piscines, de pressings ou de salons
de coiffure), le fonctionnement type ventouse est re-
commandé.
Alimentation en air de combustion type cheminée
Veiller à ce que le local d'installation dispose de deux orifices perma-
nents en communication avec plusieurs autres pièces. Lors du calcul des
sections des orifices, tenir compte de la puissance totale au foyer de
tous les appareils fonctionnant au gaz à l'intérieur des pièces reliées
entre elles. Chaque orifice doit disposer d'une section minimale d'un
pouce carré par 1000 Btu/hr (2200 mm
foyer de tous les appareils fonctionnant au gaz à l'intérieur des pièces
reliées entre elles. Veiller à ce que la section minimale de chaque orifice
ne soit pas inférieure à 100 pouces carrés (0,06 m
pas être éloigné de plus 12 pouces (300 mm) du plafond, le second de
plus de 12 pouces (300 mm) du sol du local d'installation, en se basant
sur le bord extérieur de l'orifice.
La dimension la plus petite de tous les orifices d'alimentation ou d'éva-
cuation d'air ne doit pas être inférieure à 3 pouces (80 mm).
5
Mise en place
2
/kW) de la puissance totale au
2
). Un orifice ne doit
